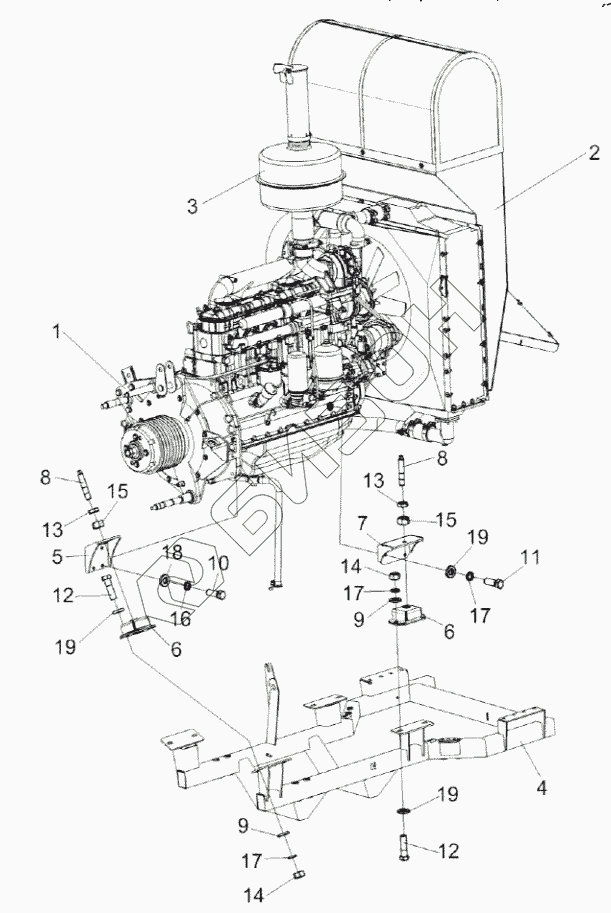

Графический каталог запасных частей к технике: Гомсельмаш ES4. Двигатель КП-4-0106010
1
2
3
4
5
6
6
7
8
8
9
9
10
11
12
12
13
13
14
14
15
15
16
17
17
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0106010 | КП-4-0106010 | Двигатель |
Загрузка ...
|
|
| 1 | КП-4-0106030 | Установка главного привода |
Загрузка ...
|
|
| 2 | КП-4-0106040 | Радиатор |
Загрузка ...
|
|
| 3 | КП-4-0106060 | Глушитель |
Загрузка ...
|
|
| 4 | КП-4-0106090 | Рама подмоторная |
Загрузка ...
|
|
| 5 | КП-4-0106130 | Опора |
Загрузка ...
|
|
| 6 | СЭУ 0400410 | Амортизатор |
Загрузка ...
|
|
| 7 | КП-4-0106130 | Опора |
Загрузка ...
|
|
| 8 | КИЛ 0116635 | Шпилька |
Загрузка ...
|
|
| 9 | УЭС 0000493 | Шайба |
Загрузка ...
|
|
| 10 | Болт М12-6eх35-7796 | Болт |
Загрузка ...
|
|
| 11 | Болт М14-6eх40-7796 | Болт |
Загрузка ...
|
|
| 12 | Болт М14-6eх50-7796 | Болт |
Загрузка ...
|
|
| 13 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 14 | Гайка М14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 16 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба 14Т 65Г-6402 | Шайба 14Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба C 12.01-11371 | Шайба |
Загрузка ...
|
|
| 19 | Шайба C 14.01-11371 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
