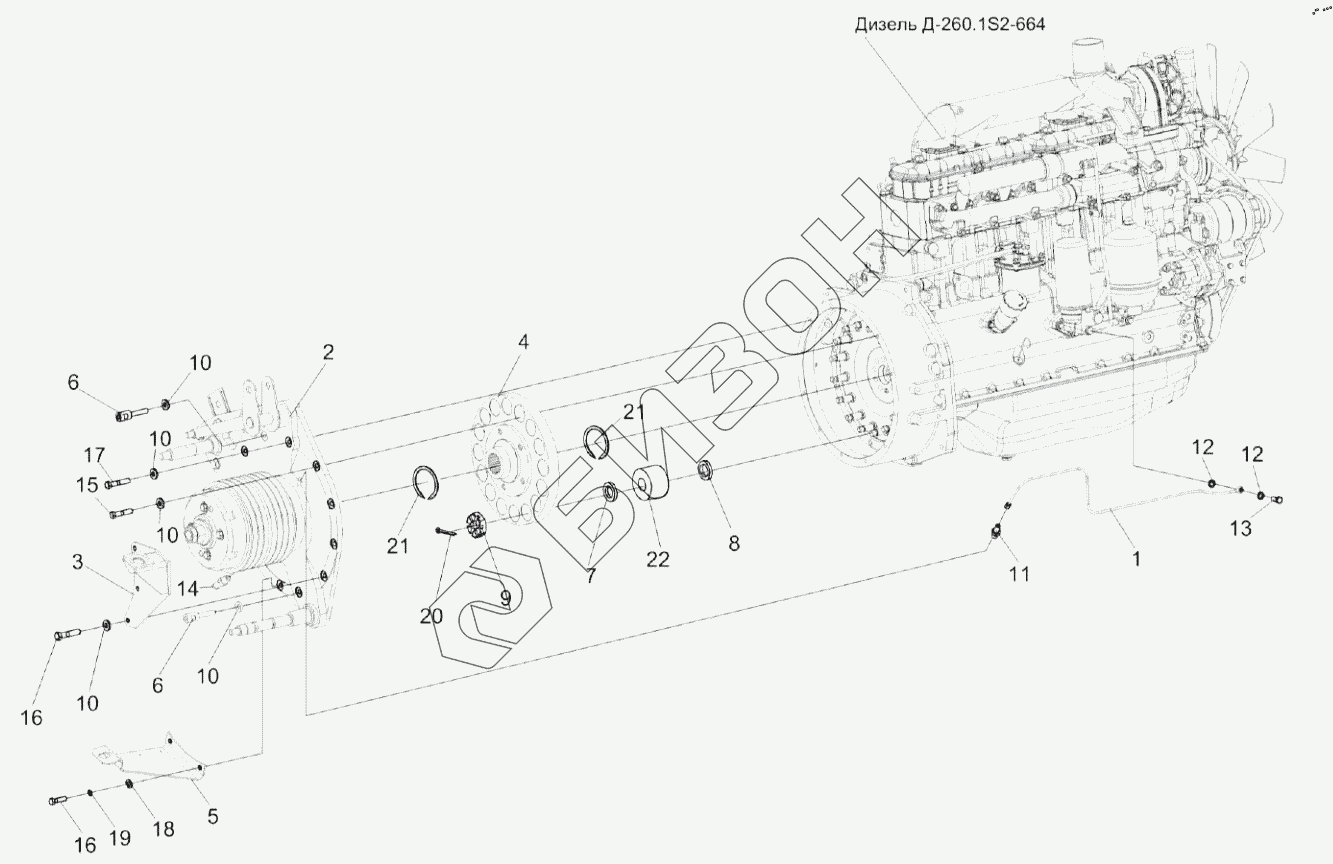

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка главного привода КП-4-0106030
1
2
3
4
5
6
6
7
8
9
10
10
10
10
10
11
12
12
13
14
15
16
16
17
18
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0106030 | КП-4-0106030 | Установка главного привода |
Загрузка ...
|
|
| 1 | КЗК 0106500 | Маслопровод |
Загрузка ...
|
|
| 2 | КП-4-0106120 | Установка вала главного привода |
Загрузка ...
|
|
| 3 | КП-4-0125140А | Кронштейн |
Загрузка ...
|
|
| 4 | УЭС-4-0400390 | Диск ведомый |
Загрузка ...
|
|
| 5 | КП-4-0106400 | Кронштейн |
Загрузка ...
|
|
| 6 | КЗК 0221606А | Болт |
Загрузка ...
|
|
| 7 | КИЛ 0116416 | Шайба |
Загрузка ...
|
|
| 8 | КИЛ 0116416-01 | Шайба |
Загрузка ...
|
|
| 9 | КИЛ 0116628 | Гайка |
Загрузка ...
|
|
| 10 | КСН 0100665 | Шайба |
Загрузка ...
|
|
| 11 | УЭС-3-0400653 | Штуцер |
Загрузка ...
|
|
| 12 | УЭС-7-0400002 | Шайба |
Загрузка ...
|
|
| 13 | УЭС-7-0400606А | Болт поворотного угольника |
Загрузка ...
|
|
| 14 | УЭС-7-0400694 | Штуцер |
Загрузка ...
|
|
| 15 | Болт М10-6eх35-7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М10-6eх45-7796 | Болт |
Загрузка ...
|
|
| 17 | Болт М10-6eх50-7796 | Болт |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба C 10.01-10450 | Шайба |
Загрузка ...
|
|
| 20 | Шплинт 4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 21 | Кольцо В60-13940 | Кольцо В60-13940 |
Загрузка ...
|
|
| 22 | 31.01-2199А | Амортизатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
