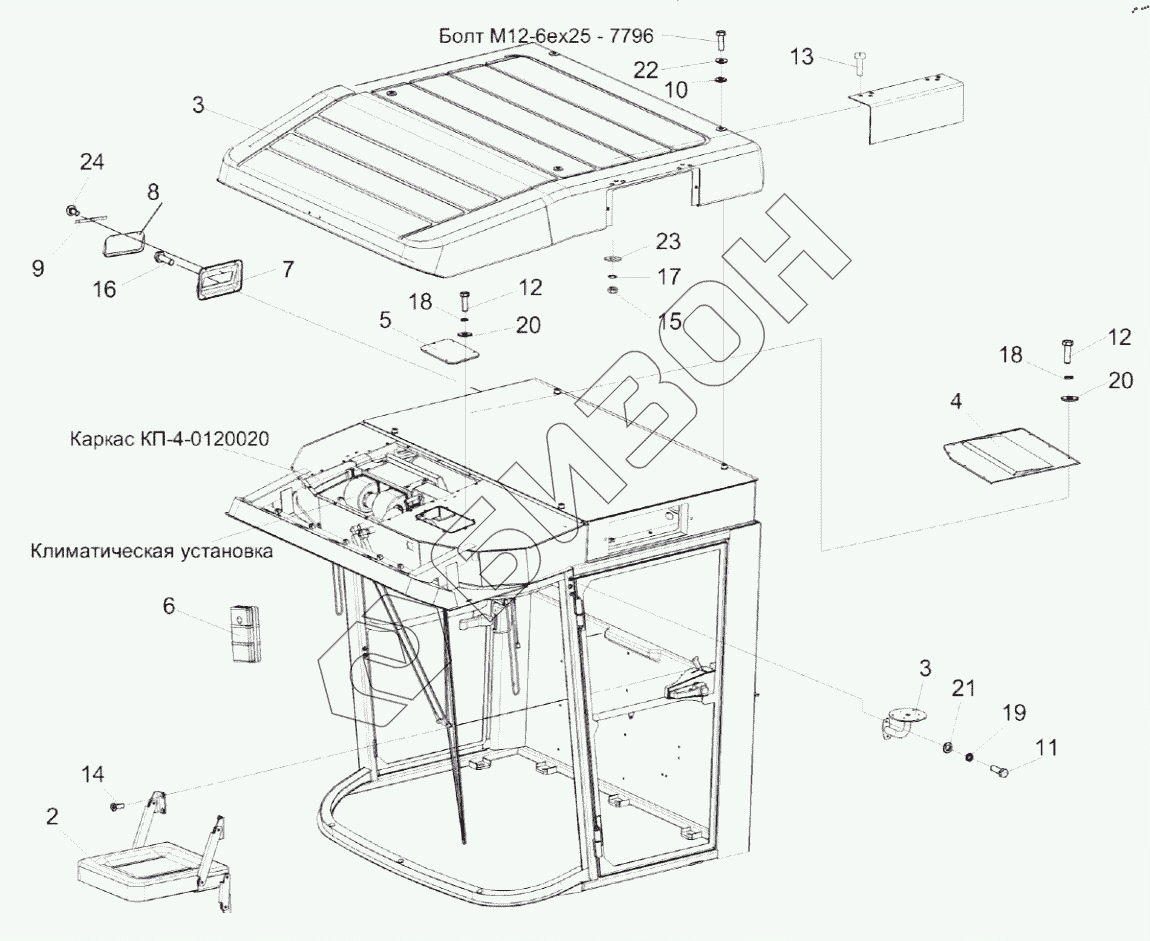

Графический каталог запасных частей к технике: Гомсельмаш ES4. Кабина КП-4-0120010
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0122170 | КВС-2-0122170 | Крыша |
Загрузка ...
|
|
| КВК 0120610 | КВК 0120610 | Клапан |
Загрузка ...
|
|
| КП-4-0120010 | КП-4-0120010 | Кабина |
Загрузка ...
|
|
| 1 | КВС-2-0122180 | Крышка |
Загрузка ...
|
|
| 2 | КВС-1-0129660 | Сиденье дополнительное |
Загрузка ...
|
|
| 3 | КП-4-0120160 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0120620 | Крышка |
Загрузка ...
|
|
| 5 | СЭУ 0200380 | Люк |
Загрузка ...
|
|
| 6 | КВС-2-0122160-01 | Облицовка |
Загрузка ...
|
|
| 7 | КЗК-12-0120017 | Корпус |
Загрузка ...
|
|
| 8 | КЗК-12-0120018 | Клапан |
Загрузка ...
|
|
| 9 | КЗК-12-0120466 | Планка |
Загрузка ...
|
|
| 10 | СЭУ 0200068 | Прокладка |
Загрузка ...
|
|
| 11 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 12 | Болт М6-6ех20-7798 | Болт М6-6ех20-7798 |
Загрузка ...
|
|
| 13 | Винт B.М4-6eх16-17473 | Винт |
Загрузка ...
|
|
| 14 | Винт B.2.М8-6eх25-17475 | Винт |
Загрузка ...
|
|
| 15 | Гайка М4-6G.6-5927 | Гайка |
Загрузка ...
|
|
| 16 | 531 035 025 | Шуруп |
Загрузка ...
|
|
| 17 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 18 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба С 6.01-6958 | Шайба |
Загрузка ...
|
|
| 21 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 22 | Шайба С12.01-6958 | Шайба |
Загрузка ...
|
|
| 23 | Шайба С.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 24 | Заклепка 565 030 012 | Заклепка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
