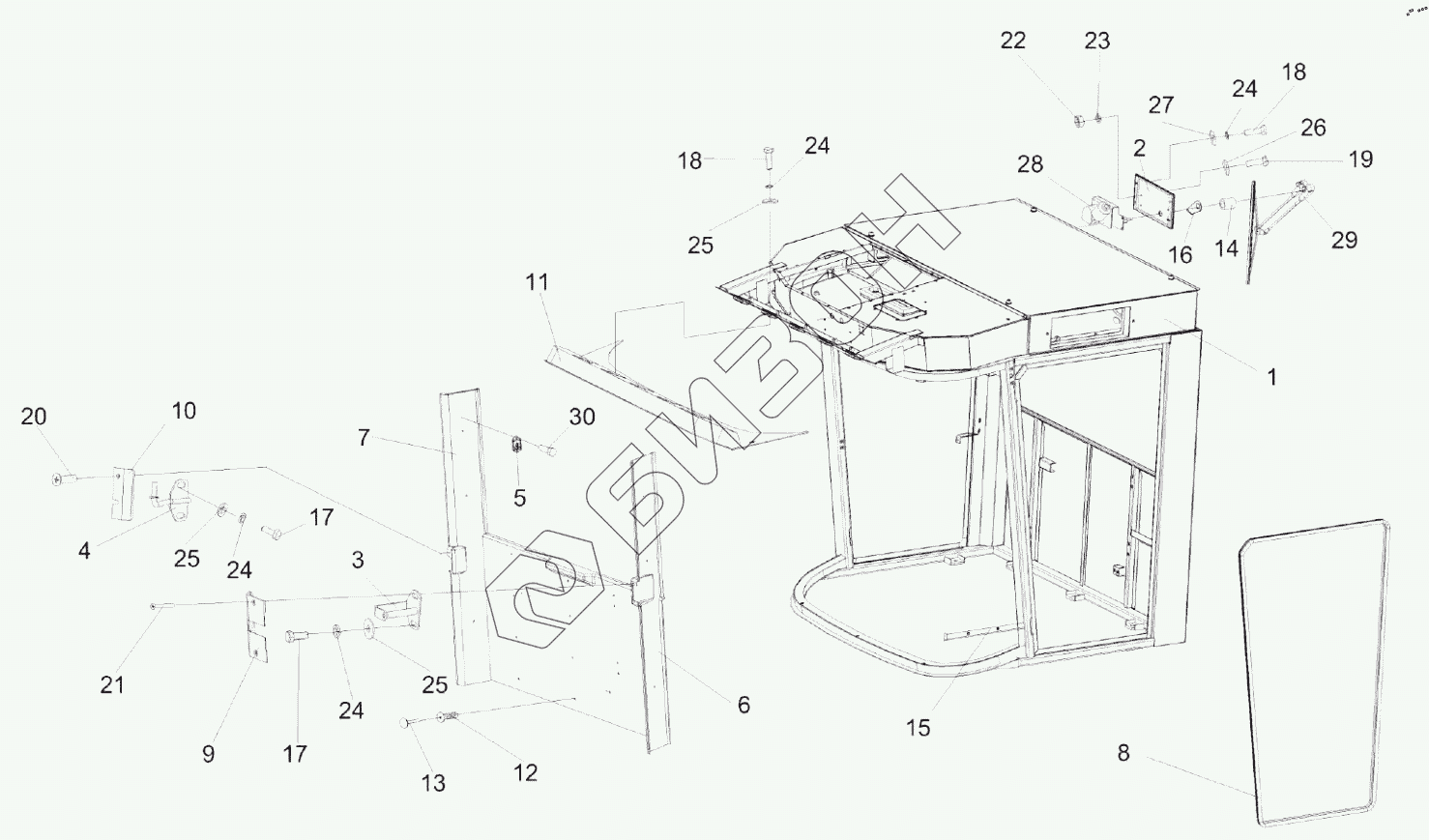

Графический каталог запасных частей к технике: Гомсельмаш ES4. Кабина КП-4-0120010
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
24
24
24
25
25
25
26
27
28
29
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0120090 | КП-4-0120090 | Установка стеклоочистителя |
Загрузка ...
|
|
| КП-4-0120010 | КП-4-0120010 | Кабина |
Загрузка ...
|
|
| 1 | КП-4-0120020 | Каркас |
Загрузка ...
|
|
| 2 | КВК 0120580 | Крышка |
Загрузка ...
|
|
| 3 | КЗК-12-0120320 | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-3219-0120100 | Кронштейн |
Загрузка ...
|
|
| 5 | А 30.09.011 | Крючок для одежды |
Загрузка ...
|
|
| 6 | КВС-2-0122160-01 | Облицовка |
Загрузка ...
|
|
| 7 | КВС-2-0122021-01 | Облицовка |
Загрузка ...
|
|
| 8 | КЗК-12-0131003 | Уплотнение T-70 |
Загрузка ...
|
|
| 9 | КЗК-12-0120008 | Крышка |
Загрузка ...
|
|
| 10 | КЗК-12-0120009 | Крышка |
Загрузка ...
|
|
| 11 | КВС-2-0122029 | Молдинг |
Загрузка ...
|
|
| 12 | КЗК-12-0120077 | Держатель |
Загрузка ...
|
|
| 13 | КЗК-12-0120078 | Фиксатор |
Загрузка ...
|
|
| 14 | СЭУ 0200828 | Втулка |
Загрузка ...
|
|
| 15 | СЭУ 0201401 | Порог |
Загрузка ...
|
|
| 16 | УЭС 0200484 | Кронштейн |
Загрузка ...
|
|
| 17 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 18 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 19 | Болт М6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 20 | Винт B.2.М5-6eх30-17475 | Винт |
Загрузка ...
|
|
| 21 | Винт B.2.М5-6eх40-17475 | Винт |
Загрузка ...
|
|
| 22 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 26 | Шайба С.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 27 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 28 | 192 090 021 | Моторедуктор |
Загрузка ...
|
|
| 29 | 303.00.00 | Пантографное устройство |
Загрузка ...
|
|
| 29 | 302.01.00 | Рычаг |
Загрузка ...
|
|
| 29 | 500.04.00 | Щетка |
Загрузка ...
|
|
| 30 | 531 035 025 | Шуруп |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
