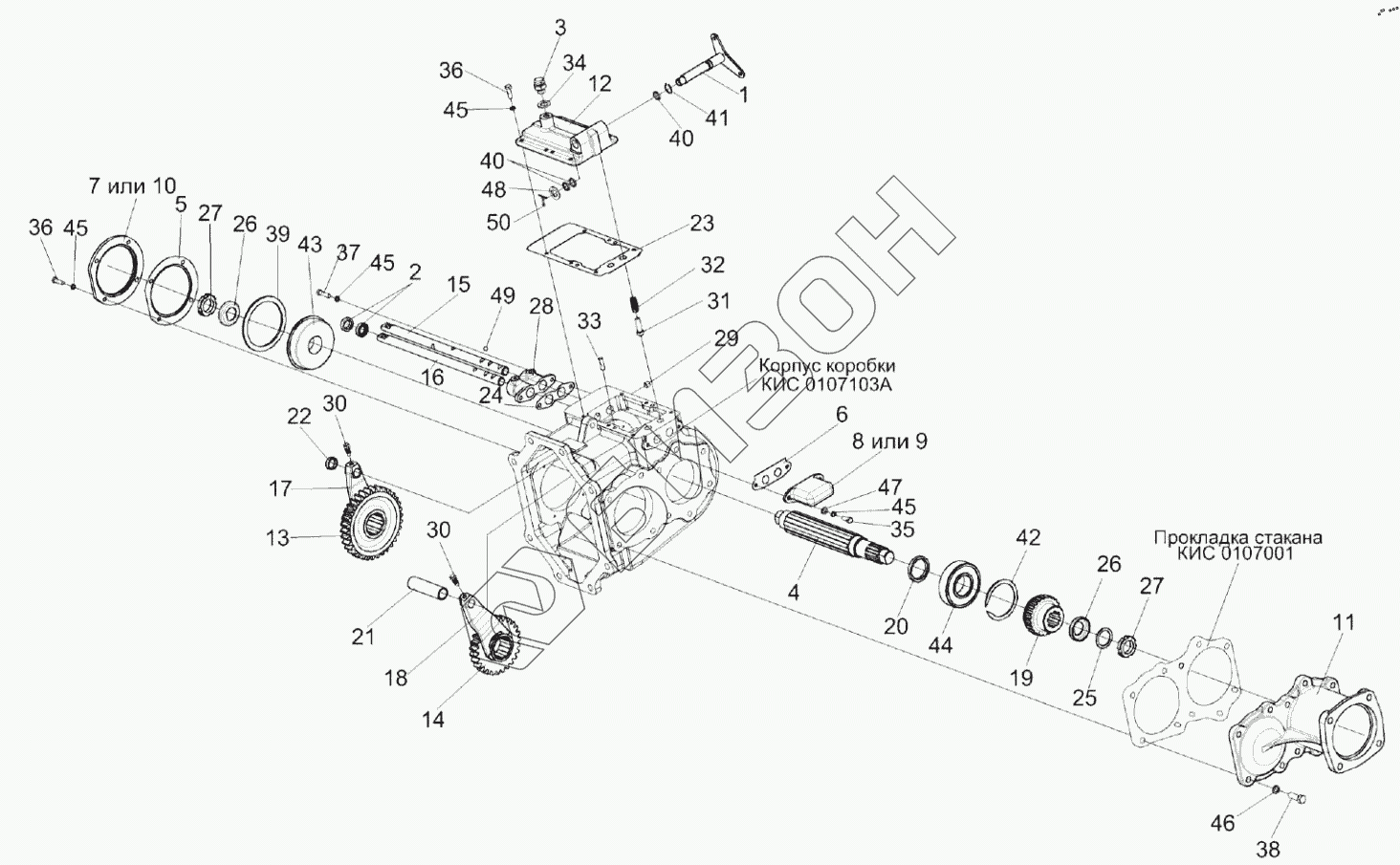

Графический каталог запасных частей к технике: Гомсельмаш ES4. Коробка передач КГС 0107020
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
40
41
42
43
44
45
45
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КГС 0107020 | КГС 0107020 | Коробка передач |
Загрузка ...
|
|
| 1 | КИС 0107040А | Валик |
Загрузка ...
|
|
| 2 | Манжета CR 19x30x7 HMS5 RG | Манжета |
Загрузка ...
|
|
| 2 | Манжета BAFUDX7 19-30-7 | Манжета |
Загрузка ...
|
|
| 3 | РФ 00.01.000 | Сапун |
Загрузка ...
|
|
| 4 | КГС 0107608 | Вал |
Загрузка ...
|
|
| 5 | КИС 0107002А | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0107004 | Прокладка крышки штока |
Загрузка ...
|
|
| 7 | КИС 0107017 | Крышка подшипника |
Загрузка ...
|
|
| 8 | КИС 0107019 | Крышка |
Загрузка ...
|
|
| 9 | КИС 0107101 | Крышка |
Загрузка ...
|
|
| 10 | КИС 0107105А | Крышка подшипника |
Загрузка ...
|
|
| 11 | КИС 0107108 | Стакан |
Загрузка ...
|
|
| 12 | КИС 0107111 | Крышка |
Загрузка ...
|
|
| 13 | КГС 0107607 | Блок шестерен |
Загрузка ...
|
|
| 14 | КГС 0107606 | Шестерня |
Загрузка ...
|
|
| 15 | КИС 0107606 | Шток |
Загрузка ...
|
|
| 16 | КИС 0107607 | Шток переключения II передачи |
Загрузка ...
|
|
| 17 | КИС 0107611 | Вилка |
Загрузка ...
|
|
| 18 | КИС 0107612 | Вилка |
Загрузка ...
|
|
| 19 | КИС 0107613 | Полумуфта |
Загрузка ...
|
|
| 20 | КИС 0107617 | Кольцо упорное |
Загрузка ...
|
|
| 21 | КИС 0107803 | Ограничитель |
Загрузка ...
|
|
| 22 | КИС 0107803-01 | Ограничитель |
Загрузка ...
|
|
| 23 | 00388А | Прокладка |
Загрузка ...
|
|
| 24 | 00389 | Прокладка |
Загрузка ...
|
|
| 25 | 41258 | Кольцо |
Загрузка ...
|
|
| 26 | 44-41149 | Шайба замочная |
Загрузка ...
|
|
| 27 | 44-60362А | Гайка |
Загрузка ...
|
|
| 28 | КГС 0107101 | Кронштейн |
Загрузка ...
|
|
| 29 | 60670 | Пробка |
Загрузка ...
|
|
| 30 | 60671Б | Болт штока |
Загрузка ...
|
|
| 31 | 61165А | Фиксатор |
Загрузка ...
|
|
| 32 | КЗК-12-0107691 | Пружина |
Загрузка ...
|
|
| 33 | 61327 | Штифт |
Загрузка ...
|
|
| 34 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 35 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 36 | Болт М8-6ех25-7796 | Болт М8-6ех25-7796 |
Загрузка ...
|
|
| 37 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 38 | Болт М12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 39 | Кольцо упорное 110-2893 | Кольцо упорное 110-2893 |
Загрузка ...
|
|
| 40 | Кольцо 016-020-25-2-2-18829/9833 | Кольцо 016-020-25-2-2-18829/9833 |
Загрузка ...
|
|
| 41 | Кольцо В20-13942 | Кольцо В20-13942 |
Загрузка ...
|
|
| 42 | Кольцо В78-13940 | Кольцо В78-13940 |
Загрузка ...
|
|
| 43 | Подшипник 50408-2893 | Подшипник |
Загрузка ...
|
|
| 44 | Подшипник 309-8338 | Подшипник 309-8338 |
Загрузка ...
|
|
| 45 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 46 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 47 | Шайба С.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 48 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 49 | Шарик 10-200-3722 | Шарик |
Загрузка ...
|
|
| 50 | Шплинт 3,2х25-397 | Шплинт 3,2х25-397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
