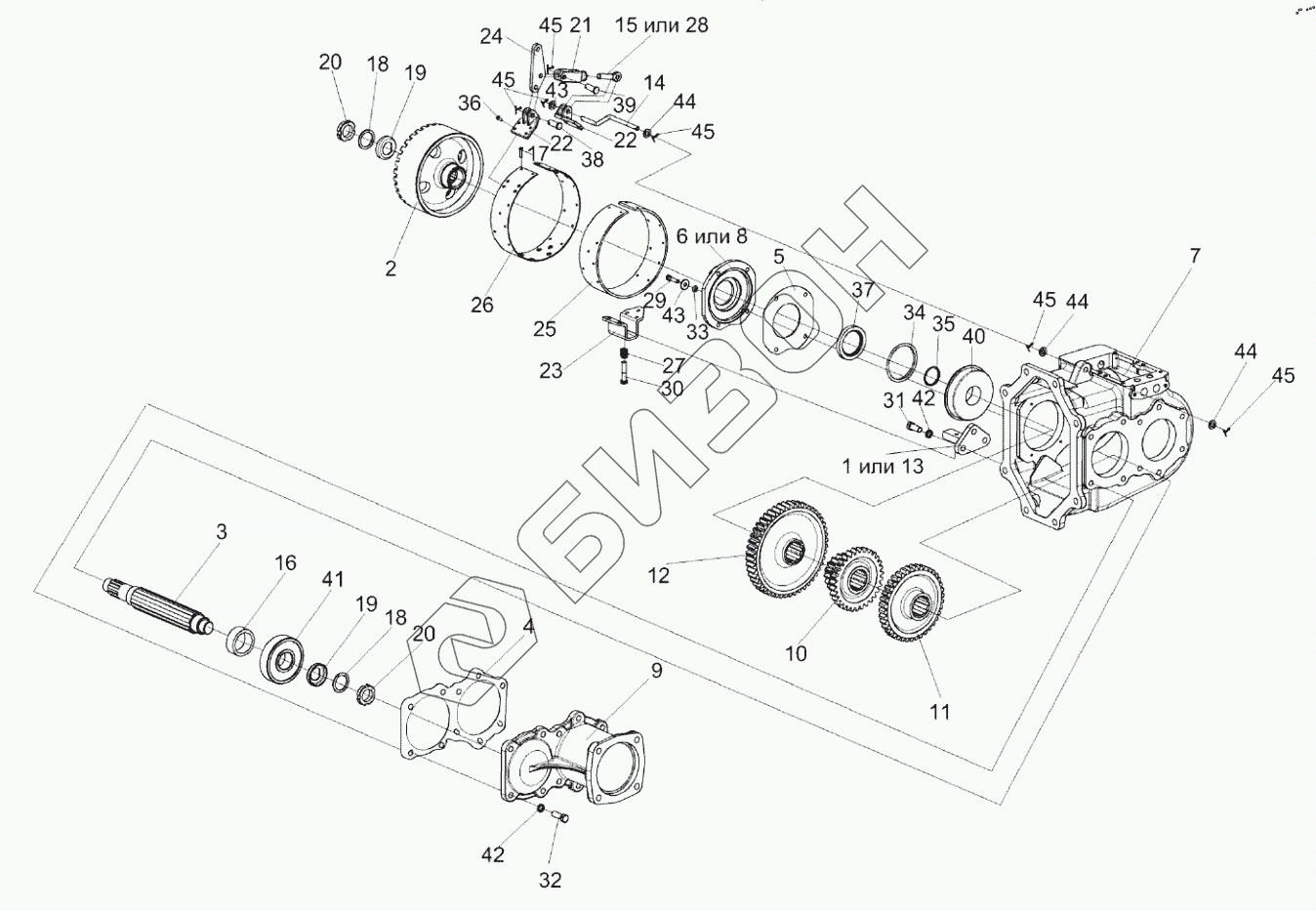

Графический каталог запасных частей к технике: Гомсельмаш ES4. Коробка передач КГС 0107020
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
44
44
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 54-4-1-6 | 54-4-1-6 | Лента тормоза |
Загрузка ...
|
|
| КГС 0107020 | КГС 0107020 | Коробка передач |
Загрузка ...
|
|
| 1 | КИС 0107070 | Палец тормоза |
Загрузка ...
|
|
| 2 | КЗК 0107101 | Шкив |
Загрузка ...
|
|
| 3 | КГС 0107608 | Вал |
Загрузка ...
|
|
| 4 | КИС 0107001 | Прокладка |
Загрузка ...
|
|
| 5 | КИС 0107003А | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0107016 | Крышка подшипника |
Загрузка ...
|
|
| 7 | КИС 0107103А | Корпус |
Загрузка ...
|
|
| 8 | КИС 0107104А | Крышка |
Загрузка ...
|
|
| 9 | КИС 0107108 | Стакан |
Загрузка ...
|
|
| 10 | КГС 0107604 | Блок шестерен |
Загрузка ...
|
|
| 11 | КГС 0107603 | Шестерня |
Загрузка ...
|
|
| 12 | КИС 0107605 | Шестерня |
Загрузка ...
|
|
| 13 | КИС 0107615 | Палец тормоза |
Загрузка ...
|
|
| 14 | КИС 0107631 | Ось |
Загрузка ...
|
|
| 15 | КИС 0107632 | Ушко |
Загрузка ...
|
|
| 16 | КИС 0107804 | Втулка |
Загрузка ...
|
|
| 17 | 00448 | Заклепка |
Загрузка ...
|
|
| 18 | 41258 | Кольцо |
Загрузка ...
|
|
| 19 | 44-41149 | Шайба замочная |
Загрузка ...
|
|
| 20 | 44-60362А | Гайка |
Загрузка ...
|
|
| 21 | 20101 | Вилка |
Загрузка ...
|
|
| 22 | 20122 | Накладка |
Загрузка ...
|
|
| 23 | 41521А | Скоба |
Загрузка ...
|
|
| 24 | 44С-41175А | Рычаг |
Загрузка ...
|
|
| 25 | 54-00252 | Лента |
Загрузка ...
|
|
| 26 | 54-50542 | Лента |
Загрузка ...
|
|
| 27 | 61003А | Пружина |
Загрузка ...
|
|
| 28 | 61004 | Ушко |
Загрузка ...
|
|
| 29 | Болт М8-6ех30-7796 | Болт М8-6ех30-7796 |
Загрузка ...
|
|
| 30 | Болт 3М10-6ех45-7796 | Болт 3М10-6ех45-7796 |
Загрузка ...
|
|
| 31 | Болт М12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 32 | Болт М12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 33 | Кольцо 008-012-25-2-2-18829/9833 | Кольцо 008-012-25-2-2-18829/9833 |
Загрузка ...
|
|
| 34 | Кольцо упорное 120-2893 | Кольцо упорное 120-2893 |
Загрузка ...
|
|
| 35 | Кольцо 038-044-36-2-2-18829/9833 | Кольцо 038-044-36-2-2-18829/9833 |
Загрузка ...
|
|
| 36 | Заклепка 6х18-10300 | Заклепка |
Загрузка ...
|
|
| 37 | Манжета 2.2-55х80-1-8752 | Манжета 2.2-55х80-1-8752 |
Загрузка ...
|
|
| 38 | Ось 6-10 b12х30-9650 | Ось |
Загрузка ...
|
|
| 39 | Ось 6-10 b12х32-9650 | Ось |
Загрузка ...
|
|
| 40 | Подшипник 50409– 2893 | Подшипник |
Загрузка ...
|
|
| 41 | Подшипник 408А-8338 | Подшипник 408А-8338 |
Загрузка ...
|
|
| 42 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 43 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 44 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 45 | Шплинт 2,5х18-3970 | Шплинт |
Загрузка ...
|
