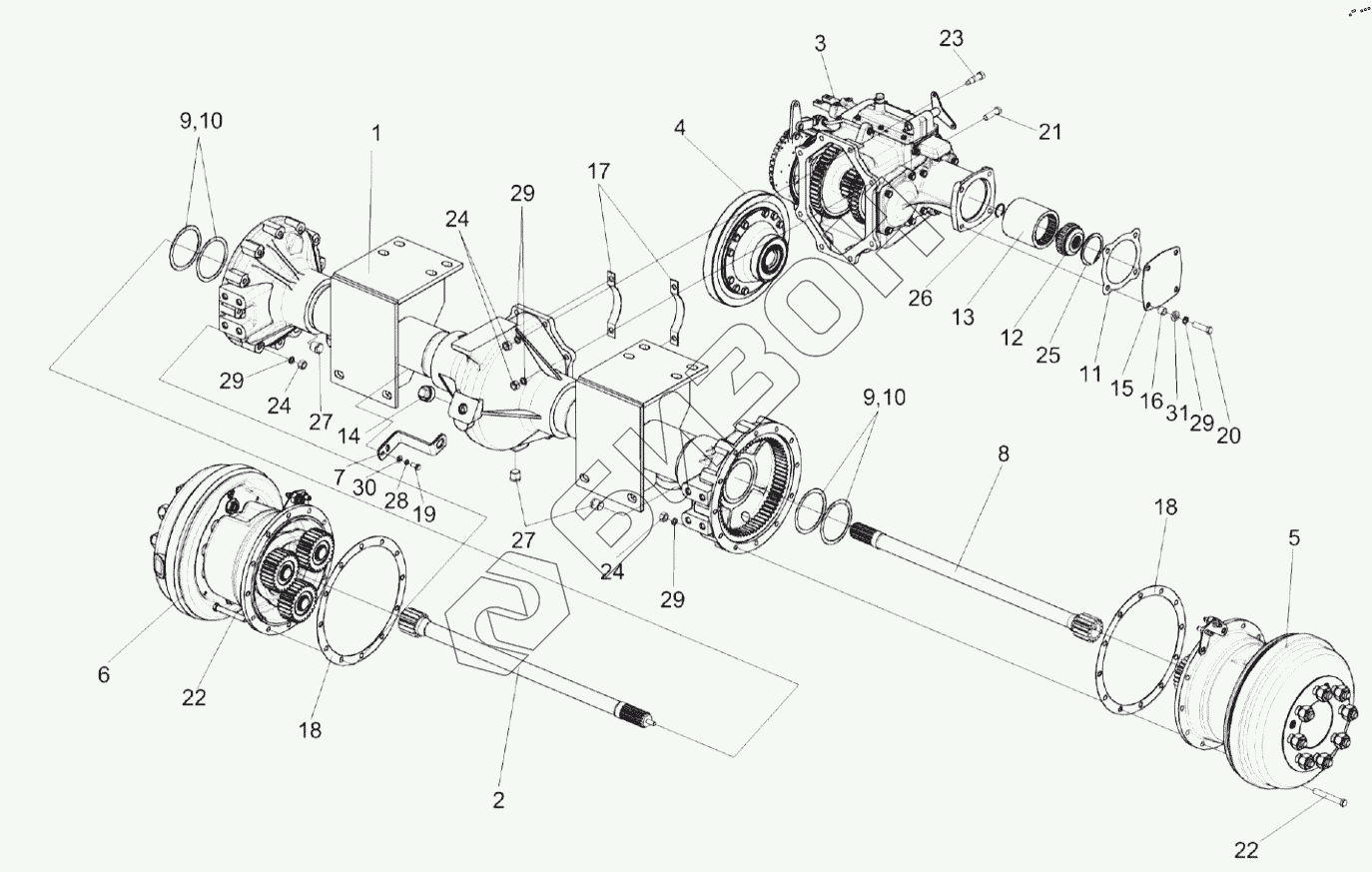

Графический каталог запасных частей к технике: Гомсельмаш ES4. Мост ведущих колес КПС-4-0107300
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
24
25
26
27
27
28
29
29
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0107300 | КПС-4-0107300 | Мост ведущих колес |
Загрузка ...
|
|
| 1 | КПС-4-0107010А | Кожух моста |
Загрузка ...
|
|
| 2 | КПС-4-0107050 | Полуось |
Загрузка ...
|
|
| 3 | КГС 0107020 | Коробка передач |
Загрузка ...
|
|
| 4 | КИЛ 0107160А | Дифференциал |
Загрузка ...
|
|
| 5 | КПС-4-0107320 | Редуктор бортовой |
Загрузка ...
|
|
| 6 | КПС-4-0107320-01 | Редуктор бортовой |
Загрузка ...
|
|
| 7 | КПС-4-0107501 | Кронштейн |
Загрузка ...
|
|
| 8 | КПС-4-0107601-01 | Полуось |
Загрузка ...
|
|
| 9 | КИЛ 0107401 | Прокладка |
Загрузка ...
|
|
| 10 | КИЛ 0107401-01 | Прокладка |
Загрузка ...
|
|
| 11 | КИС 0107005 | Прокладка |
Загрузка ...
|
|
| 12 | КИС 0107621А | Муфта гидромотора |
Загрузка ...
|
|
| 13 | КИС 0107813 | Полумуфта плавающая |
Загрузка ...
|
|
| 14 | КЗК 0107102 | Пробка |
Загрузка ...
|
|
| 15 | 3518020-44041 | Крышка |
Загрузка ...
|
|
| 16 | 3518020-48006 | Втулка |
Загрузка ...
|
|
| 17 | 41664 | Пластина |
Загрузка ...
|
|
| 18 | 54-00044 | Прокладка |
Загрузка ...
|
|
| 19 | Болт М10-6eх20-7796 | Болт М10-6eх20-7796 |
Загрузка ...
|
|
| 20 | Болт 3М14-6eх50-7796 | Болт |
Загрузка ...
|
|
| 21 | Болт М14-6eх55-7796 | Болт |
Загрузка ...
|
|
| 22 | Болт М14-6eх95-7796 | Болт |
Загрузка ...
|
|
| 23 | Болт 1аМ14-6gх55-7817 | Болт |
Загрузка ...
|
|
| 24 | Гайка М14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 25 | Кольцо В78-13940 | Кольцо В78-13940 |
Загрузка ...
|
|
| 26 | Кольцо В37-13943 | Кольцо В37-13943 |
Загрузка ...
|
|
| 27 | Пробка КГ 3/4" | Пробка КГ 3/4" |
Загрузка ...
|
|
| 28 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба 14Т 65Г-6402 | Шайба 14Т 65Г-6402 |
Загрузка ...
|
|
| 30 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | Шайба C.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
