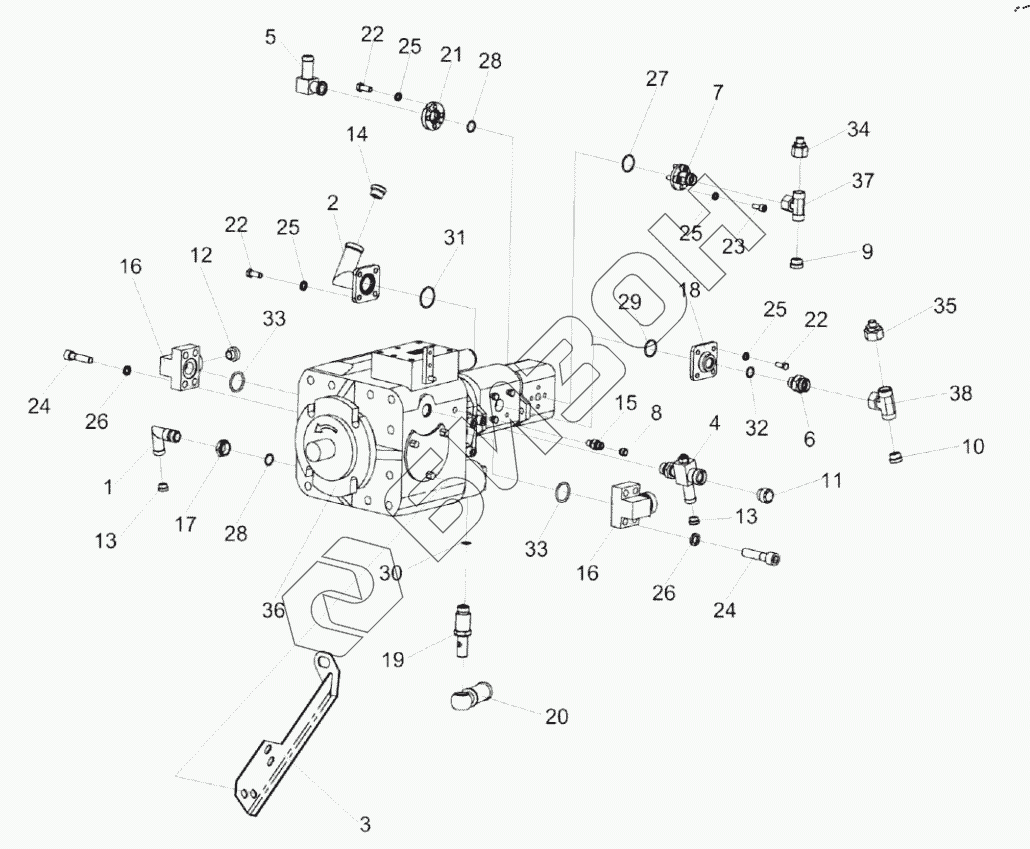

Графический каталог запасных частей к технике: Гомсельмаш ES4. Насос трехсекционный КПС-4-0601100
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
16
17
18
19
20
21
22
22
22
23
24
24
25
25
25
25
26
26
27
28
28
29
30
31
32
33
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0601100 | КПС-4-0601100 | Насос трехсекционный |
Загрузка ...
|
|
| 1 | КПС-4-0601620 | Угольник ввертный |
Загрузка ...
|
|
| 2 | КПС-4-0601680А | Фланец |
Загрузка ...
|
|
| 3 | КВС-1-0129510А | Кронштейн |
Загрузка ...
|
|
| 4 | КЗК-12-0601330 | Крестовина |
Загрузка ...
|
|
| 5 | КИЛ-1-0138060 | Угольник |
Загрузка ...
|
|
| 6 | КПС-4-0601601 | Штуцер |
Загрузка ...
|
|
| 7 | КПС-4-0601606 | Фланец |
Загрузка ...
|
|
| 8 | ЗПГ0600001 | Заглушка |
Загрузка ...
|
|
| 9 | ЗПГ0600001-04 | Заглушка |
Загрузка ...
|
|
| 10 | ЗПГ0600001-06 | Заглушка |
Загрузка ...
|
|
| 11 | ЗПГ0600001-08 | Заглушка |
Загрузка ...
|
|
| 12 | ЗПГ0600001-10 | Заглушка |
Загрузка ...
|
|
| 13 | ЗПГ0600003-01 | Заглушка |
Загрузка ...
|
|
| 14 | ЗПГ0600003-03 | Заглушка |
Загрузка ...
|
|
| 15 | КГС0108607 | Штуцер |
Загрузка ...
|
|
| 16 | КЗК-12-0601609 | Фланец |
Загрузка ...
|
|
| 17 | КИЛ0108602 | Контргайка |
Загрузка ...
|
|
| 18 | КИЛ0118661 | Фланец |
Загрузка ...
|
|
| 19 | КПС-5-0601602 | Штуцер |
Загрузка ...
|
|
| 20 | МКС 0108140 | Угольник |
Загрузка ...
|
|
| 21 | УЭС0603627 | Полуфланец |
Загрузка ...
|
|
| 22 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 23 | Винт М8-6eх20-11738 | Винт |
Загрузка ...
|
|
| 24 | Винт М12-6eх50-11738 | Винт |
Загрузка ...
|
|
| 25 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 27 | Кольцо 017-021-25-2-2-18829/ 9833 | Кольцо |
Загрузка ...
|
|
| 28 | Кольцо 019-023-25-2-2-18829/9833 | Кольцо 019-023-25-2-2-18829/9833 |
Загрузка ...
|
|
| 29 | Кольцо 030-034-25-2-2-18829/9833 | Кольцо 030-034-25-2-2-18829/9833 |
Загрузка ...
|
|
| 30 | Кольцо 030-035-30-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 31 | Кольцо 038-042-25-2-2-18829/9833 | Кольцо 038-042-25-2-2-18829/9833 |
Загрузка ...
|
|
| 32 | Кольцо уплотнительное 16,5Х2,5 70 NBR | Кольцо уплотнительное |
Загрузка ...
|
|
| 33 | ГСТ 90.00.003 | Кольцо уплотнительное |
Загрузка ...
|
|
| 34 | Переходник RED15/08LOMDCF | Переходник |
Загрузка ...
|
|
| 35 | Переходник RED18/08LOMDCF | Переходник |
Загрузка ...
|
|
| 36 | (PVH112/MH1 L1D1A A1E16AB)+(GP2.5K25/2K12L-A333AA-F) | Тандем насосов |
Загрузка ...
|
|
| 37 | Тройник ET15LOMDCF | Тройник |
Загрузка ...
|
|
| 38 | Тройник ET18LOMDCF | Тройник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
