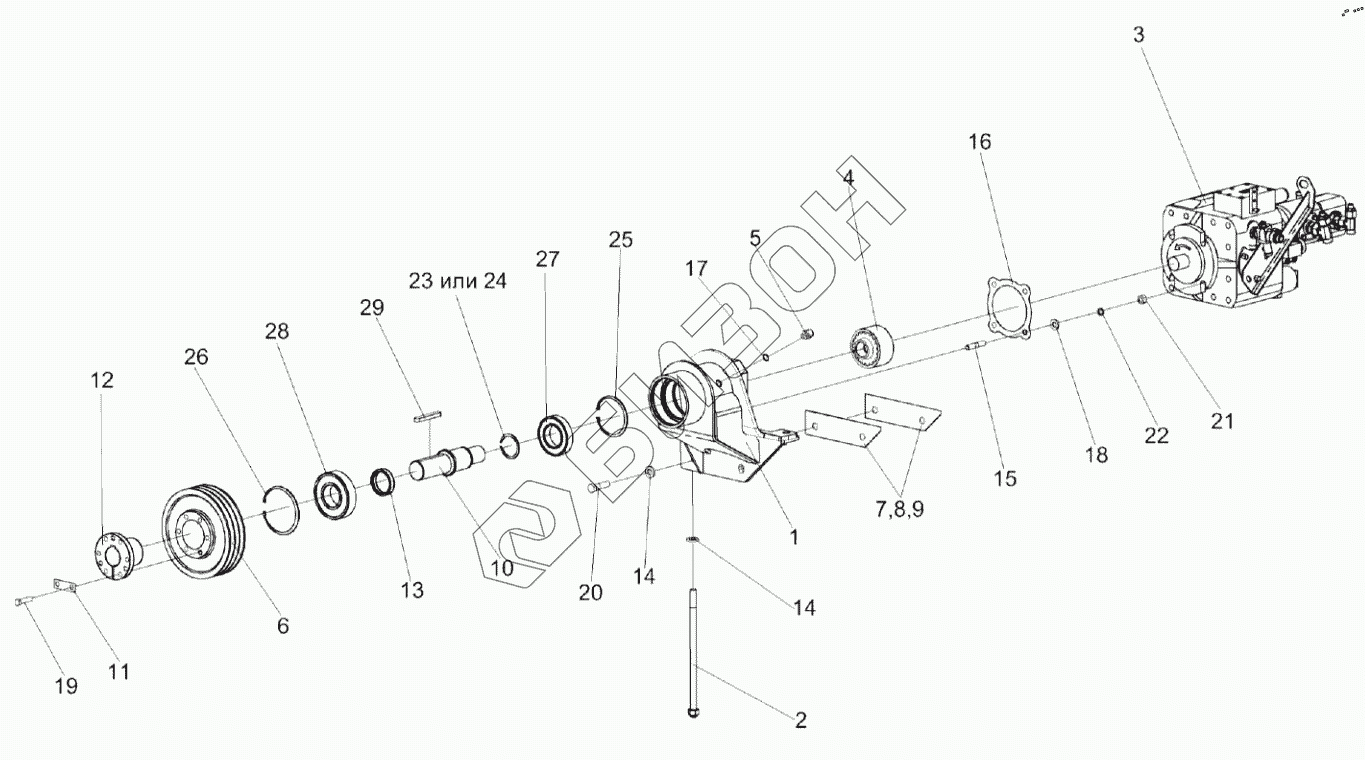

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка тандема насосов КПС-4-0125200
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-1-0133050 | КВС-1-0133050 | Вал |
Загрузка ...
|
|
| КПС-4-0125200 | КПС-4-0125200 | Установка тандема насосов |
Загрузка ...
|
|
| 1 | КПС-4-0125210 | Опора |
Загрузка ...
|
|
| 2 | КПС-4-0125220 | Болт |
Загрузка ...
|
|
| 3 | КПС-4-0601100 | Насос трехсекционный |
Загрузка ...
|
|
| 4 | КЗК 0222100 | Муфта |
Загрузка ...
|
|
| 5 | РФ 0001000 | Сапун |
Загрузка ...
|
|
| 6 | КПС-4-0125101 | Шкив |
Загрузка ...
|
|
| 7 | КПС-4-0125409 | Прокладка |
Загрузка ...
|
|
| 8 | КПС-4-0125409-01 | Прокладка |
Загрузка ...
|
|
| 9 | КПС-4-0125409-02 | Прокладка |
Загрузка ...
|
|
| 10 | КВС-1-0133605 | Вал |
Загрузка ...
|
|
| 11 | КВС-1-0133408А | Пластина |
Загрузка ...
|
|
| 12 | КВС-1-0133609-01 | Ступица |
Загрузка ...
|
|
| 13 | КВС-1-0133805 | Кольцо |
Загрузка ...
|
|
| 14 | КВС-1-0148627 | Шайба |
Загрузка ...
|
|
| 15 | КГС 0104639 | Шпилька |
Загрузка ...
|
|
| 16 | КИС 0107005 | Прокладка |
Загрузка ...
|
|
| 17 | КИС 0118005 | Прокладка |
Загрузка ...
|
|
| 18 | УЭС 0000493 | Шайба |
Загрузка ...
|
|
| 19 | Болт М12-6eх50-7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М16-6eх60-7796 | Болт |
Загрузка ...
|
|
| 21 | Гайка М14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 22 | Шайба 14Т 65Г-6402 | Шайба 14Т 65Г-6402 |
Загрузка ...
|
|
| 23 | Кольцо В60-13940 | Кольцо В60-13940 |
Загрузка ...
|
|
| 24 | Кольцо В60-13942 | Кольцо В60-13942 |
Загрузка ...
|
|
| 25 | Кольцо В110-13943 | Кольцо |
Загрузка ...
|
|
| 26 | Кольцо В130-13943 | Кольцо |
Загрузка ...
|
|
| 27 | Подшипник 180212-8882 | Подшипник |
Загрузка ...
|
|
| 28 | Подшипник 180312С17-8882 | Подшипник |
Загрузка ...
|
|
| 29 | Шпонка 16х10х100-23360 | Шпонка |
Загрузка ...
|
