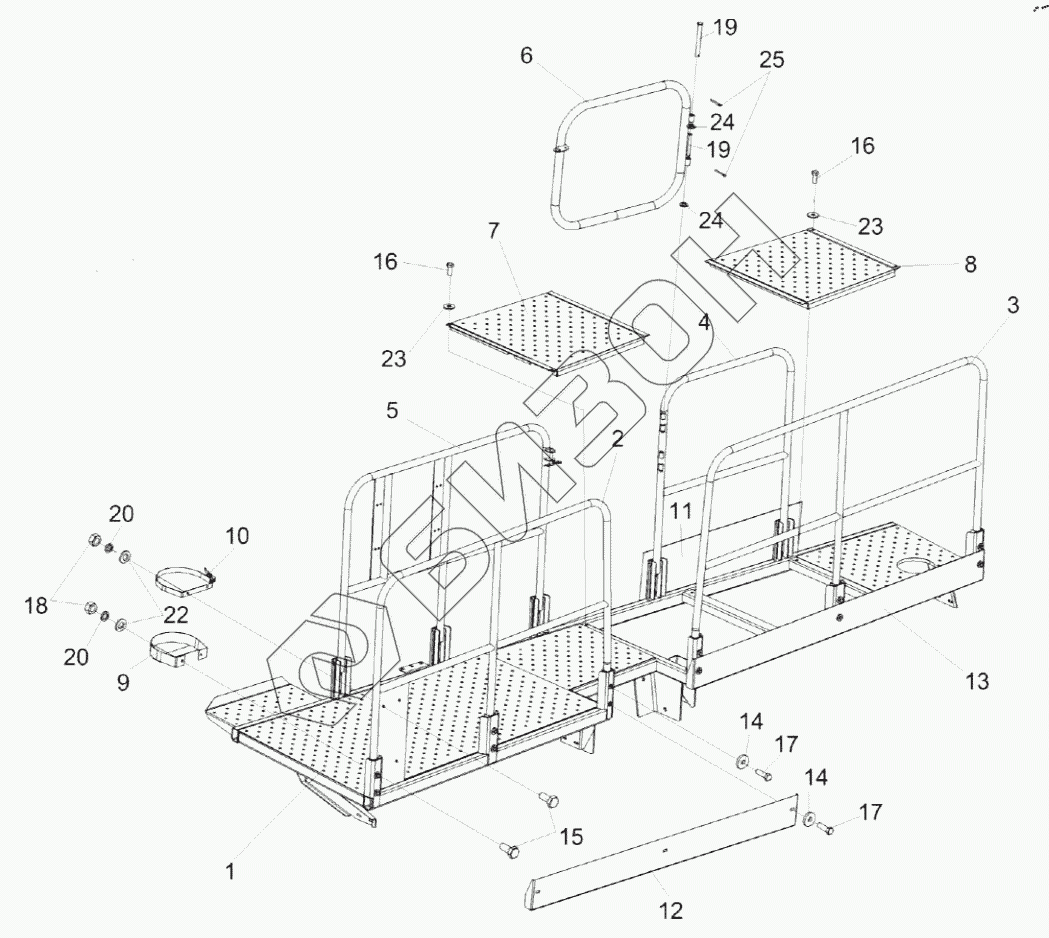

Графический каталог запасных частей к технике: Гомсельмаш ES4. Площадка обслуживания КП-4-0135050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
16
17
17
18
19
19
20
20
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0135050 | КП-4-0135050 | Площадка обслуживания |
Загрузка ...
|
|
| 1 | КП-4-0135070 | Площадка обслуживания |
Загрузка ...
|
|
| 2 | КП-4-0135080 | Ограждение |
Загрузка ...
|
|
| 3 | КП-4-0135090 | Ограждение |
Загрузка ...
|
|
| 4 | КП-4-0135110 | Ограждение |
Загрузка ...
|
|
| 5 | КП-4-0135120 | Ограждение |
Загрузка ...
|
|
| 6 | КПС-4-0135130 | Калитка |
Загрузка ...
|
|
| 7 | КП-4-0135180 | Люк |
Загрузка ...
|
|
| 8 | КП-4-0135190 | Люк |
Загрузка ...
|
|
| 9 | КЗР 0200250 | Обод |
Загрузка ...
|
|
| 10 | КЗР 0200260 | Хомут |
Загрузка ...
|
|
| 11 | КП-4-0135401А | Лист |
Загрузка ...
|
|
| 12 | КП-4-0135433 | Панель |
Загрузка ...
|
|
| 13 | КП-4-0135434 | Панель |
Загрузка ...
|
|
| 14 | КЗР 0221417 | Шайба |
Загрузка ...
|
|
| 15 | Болт М6-6eх14-7798 | Болт М6-6eх14-7798 |
Загрузка ...
|
|
| 16 | Болт DIN 6921-М8х20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 17 | Болт М10-6eх30-7796 | Болт |
Загрузка ...
|
|
| 18 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 19 | Ось 6-10 b12х90-9650 | Ось |
Загрузка ...
|
|
| 20 | Шайба 6Т 65Г-6402 | Шайба 6Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 23 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 24 | Шайба С 10.01-10450 | Шайба |
Загрузка ...
|
|
| 25 | Шплинт 3,2х16-397 | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
