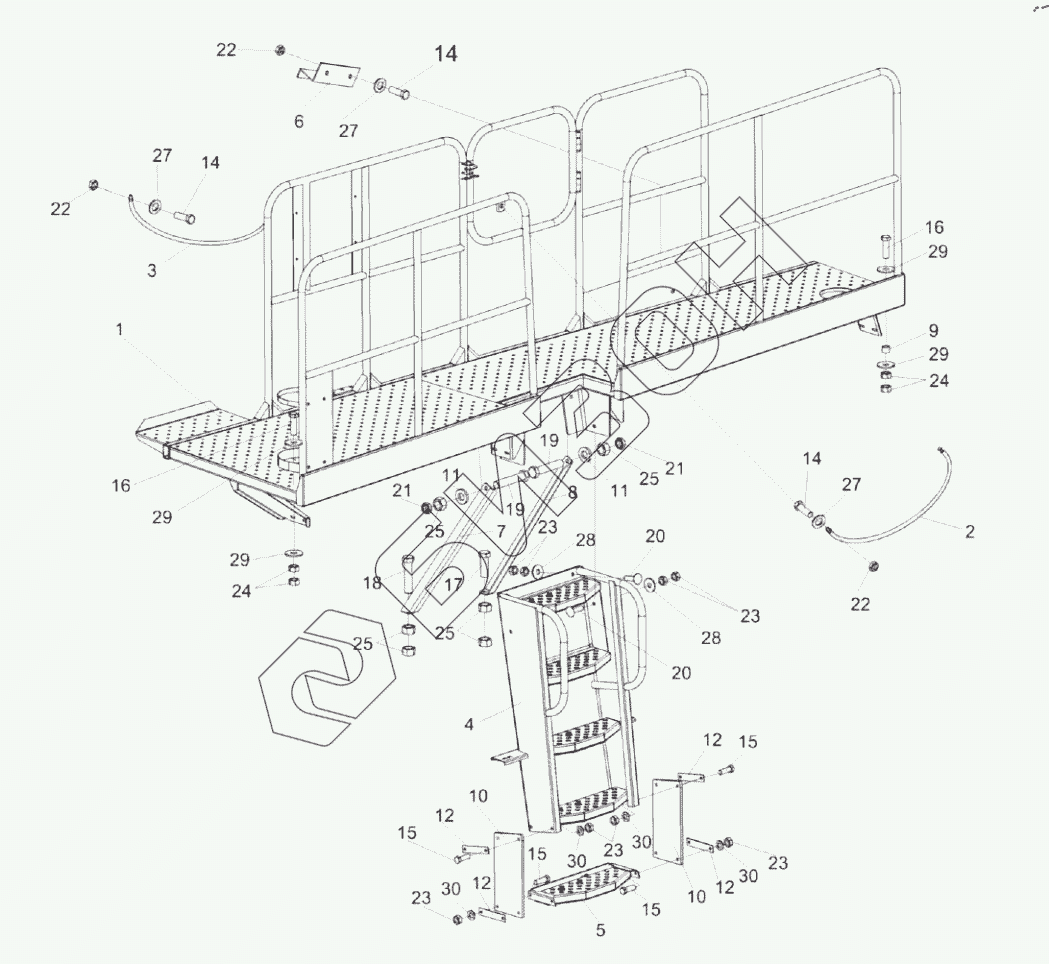

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка площадки обслуживания КП-4-0135000
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
12
12
14
14
14
15
15
15
15
16
16
17
18
19
19
20
20
21
21
22
22
22
23
23
23
23
23
24
24
25
25
25
25
27
27
27
28
28
29
29
29
29
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0136030 | КП-4-0136030 | Трап |
Загрузка ...
|
|
| КП-4-0135000 | КП-4-0135000 | Установка площадки обслуживания |
Загрузка ...
|
|
| 1 | КП-4-0135050 | Площадка обслуживания |
Загрузка ...
|
|
| 2 | КП-4-0135150 | Цепь |
Загрузка ...
|
|
| 3 | КП-4-0135150-01 | Цепь |
Загрузка ...
|
|
| 4 | КП-4-0136030 | Трап |
Загрузка ...
|
|
| 5 | КЗК-12-0117310 | Подножка |
Загрузка ...
|
|
| 6 | КП-4-0135402 | Кронштейн |
Загрузка ...
|
|
| 7 | КПС-4-0135415А | Опора |
Загрузка ...
|
|
| 8 | КПС-4-0135416А | Опора |
Загрузка ...
|
|
| 9 | КПС-4-0135601 | Втулка |
Загрузка ...
|
|
| 10 | КП-4-0136001 | Пластина |
Загрузка ...
|
|
| 11 | КВС-1-0148627 | Шайба |
Загрузка ...
|
|
| 12 | КЗ 0125432А | Планка |
Загрузка ...
|
|
| 14 | Болт DIN 6921-М8х20-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 15 | Болт М10-6eх30-7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 17 | Болт М16-6eх45-7796 | Болт |
Загрузка ...
|
|
| 18 | Болт М16-6eх70-7796 | Болт |
Загрузка ...
|
|
| 19 | Болт М16-6eх80-7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М10-6eх35-7802 | Болт |
Загрузка ...
|
|
| 21 | Гайка М16-6G-2526 | Гайка М16-6G-2526 |
Загрузка ...
|
|
| 22 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 23 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 24 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 25 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 29 | Шайба С 12.01-6958 | Шайба |
Загрузка ...
|
|
| 30 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
