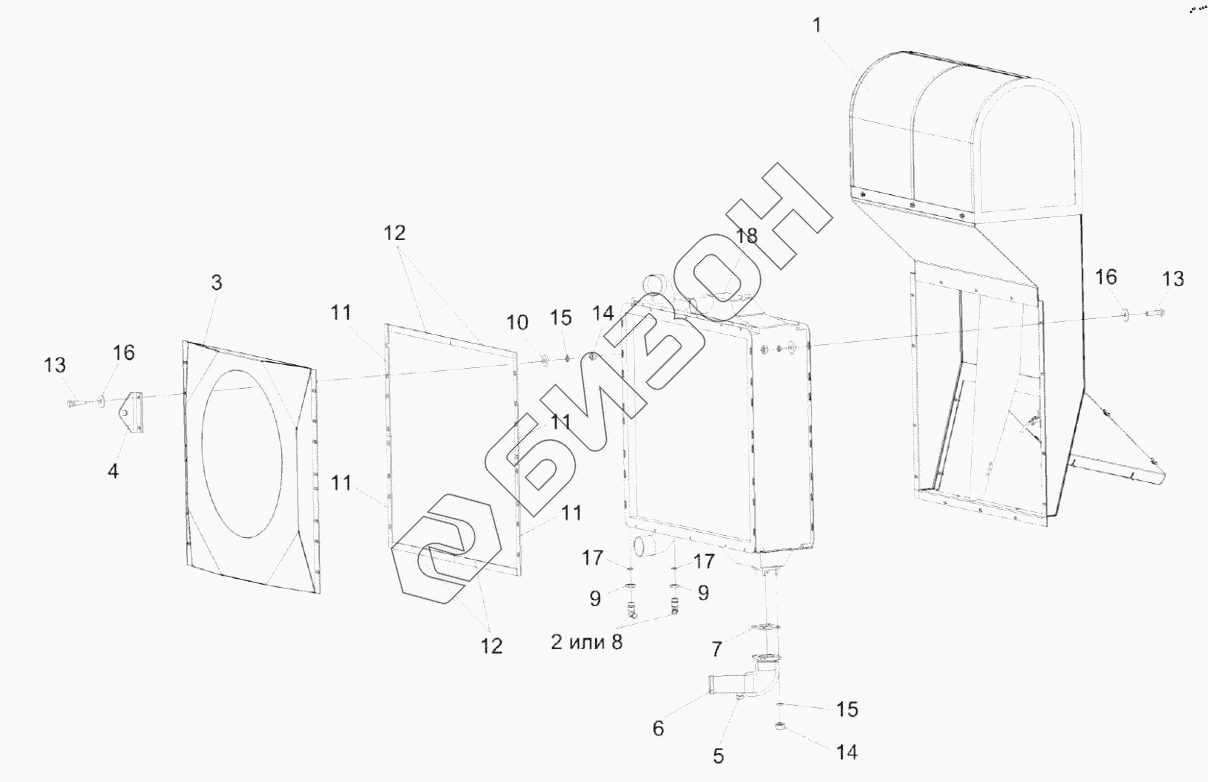

Графический каталог запасных частей к технике: Гомсельмаш ES4. Радиатор КП-4-0106040
1
2
3
4
5
6
7
8
9
9
10
11
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0106040 | КП-4-0106040 | Радиатор |
Загрузка ...
|
|
| 1 | КП-4-0106100 | Воздухозаборник |
Загрузка ...
|
|
| 2 | УЭС 0400310 | Угольник ввертный |
Загрузка ...
|
|
| 3 | КП-4-0106401 | Диффузор |
Загрузка ...
|
|
| 4 | КПС-4-0106439 | Кронштейн |
Загрузка ...
|
|
| 5 | КЗК-10-0106602 | Пробка |
Загрузка ...
|
|
| 6 | УЭС 0400013-01 | Патрубок |
Загрузка ...
|
|
| 7 | УЭС 0400014 | Прокладка |
Загрузка ...
|
|
| 8 | УЭС 0400301 | Угольник вверный |
Загрузка ...
|
|
| 9 | УЭС 0400612 | Гайка |
Загрузка ...
|
|
| 10 | УЭС-7-0400405 | Шайба |
Загрузка ...
|
|
| 11 | УЭС-7-0404002А | Пластина |
Загрузка ...
|
|
| 12 | УЭС-7-0404003А | Пластина |
Загрузка ...
|
|
| 13 | Болт М8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 16 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 17 | Кольцо 021-025-25-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 18 | Б 250АК.1301.0000 | Радиатор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
