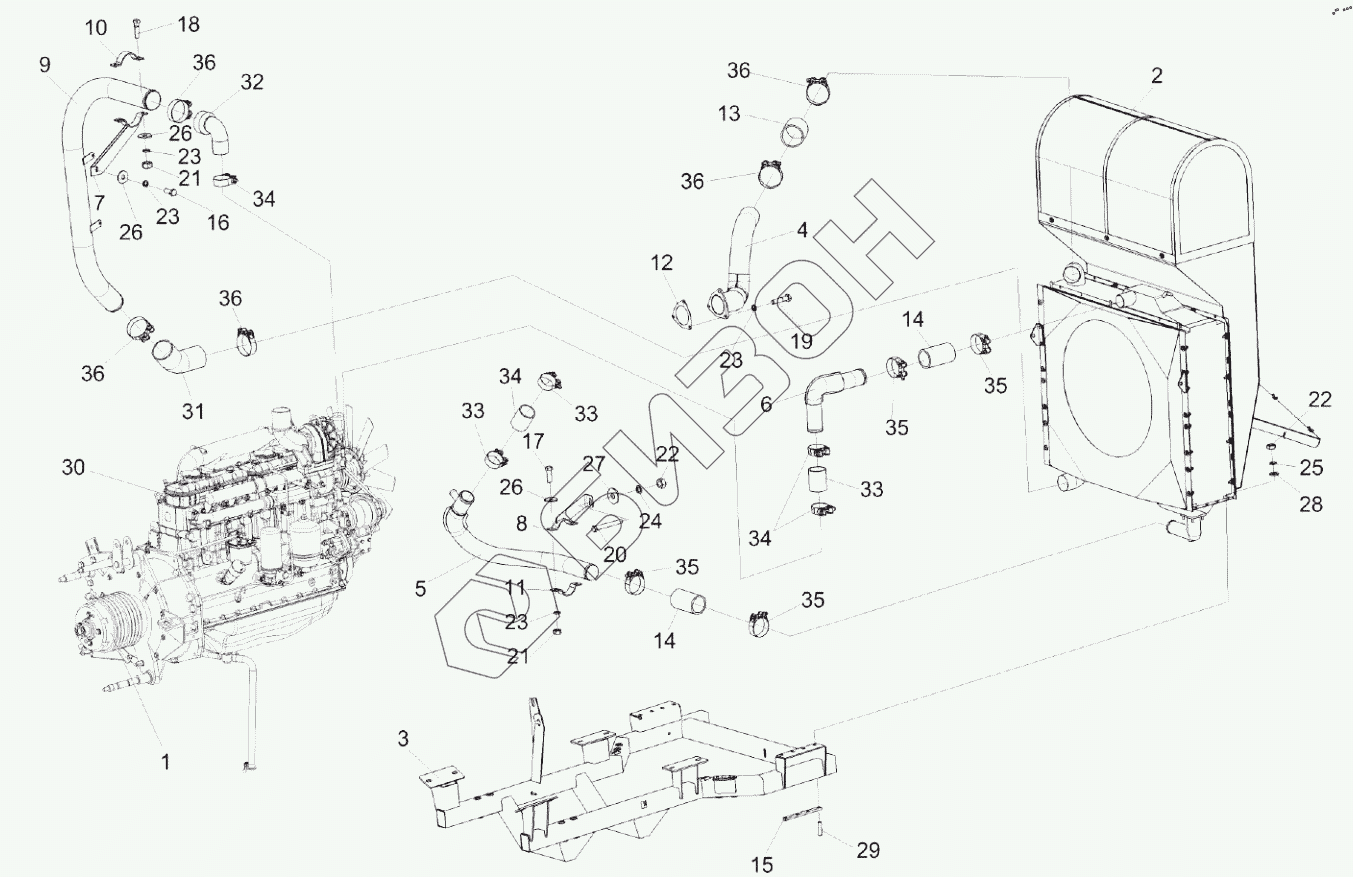

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка радиатора КП-4-0106040
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
23
23
23
23
24
25
26
26
26
27
28
29
30
31
32
33
33
33
34
34
34
35
35
35
35
36
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0106010 | КП-4-0106010 | Двигатель |
Загрузка ...
|
|
| 1 | КП-4-0106030 | Установка главного привода |
Загрузка ...
|
|
| 2 | КП-4-0106040 | Радиатор |
Загрузка ...
|
|
| 3 | КП-4-0106090 | Рама подмоторная |
Загрузка ...
|
|
| 4 | КП-4-0106160 | Труба |
Загрузка ...
|
|
| 5 | КП-4-0106170 | Труба водяная нижняя |
Загрузка ...
|
|
| 6 | КП-4-0106180А | Труба водяная верхняя |
Загрузка ...
|
|
| 7 | КП-4-0106220 | Хомут |
Загрузка ...
|
|
| 8 | КП-4-0106230 | Хомут |
Загрузка ...
|
|
| 9 | КП-4-0106260 | Труба воздушная |
Загрузка ...
|
|
| 10 | КП-4-0106403-01 | Хомут |
Загрузка ...
|
|
| 11 | КВС-2-0150404Б-01 | Хомут |
Загрузка ...
|
|
| 12 | КЗК 0106001 | Прокладка |
Загрузка ...
|
|
| 13 | КЗК-812-0106007 | Рукав 76х87,5-0,29-10362 |
Загрузка ...
|
|
| 14 | КЗК-12-3-0106015 | Рукав 60х73-0,49-10362 |
Загрузка ...
|
|
| 15 | УЭС-7-0400503 | Пластина |
Загрузка ...
|
|
| 16 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 17 | Болт М8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 18 | Болт М8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 19 | Болт М8-6eх35-7796 | Болт |
Загрузка ...
|
|
| 20 | Болт М10-6eх85-7796 | Болт |
Загрузка ...
|
|
| 21 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 22 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 23 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
|
| 25 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба С8.01-6958 | Шайба |
Загрузка ...
|
|
| 27 | Шайба С 10.01-6958 | Шайба |
Загрузка ...
|
|
| 28 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 29 | Шпилька 2 М10-6eх25-22034 | Шпилька |
Загрузка ...
|
|
| 30 | Д-260.1S2-664 | Дизель |
Загрузка ...
|
|
| 31 | VENA SIL TURBO ELBOW 135° Ф75 100Х100 | Патрубок |
Загрузка ...
|
|
| 32 | VENA SIL TURBO REDUCER ELBOW 90° Ф76/51 100Х100 | Патрубок |
Загрузка ...
|
|
| 33 | 55-66-80-0,2(2) | Рукав-деталь 55-66-80-0,22 |
Загрузка ...
|
|
| 34 | GBS M 61/20 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 35 | GBS M 71/25 W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 36 | GBS M 82/25 W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
