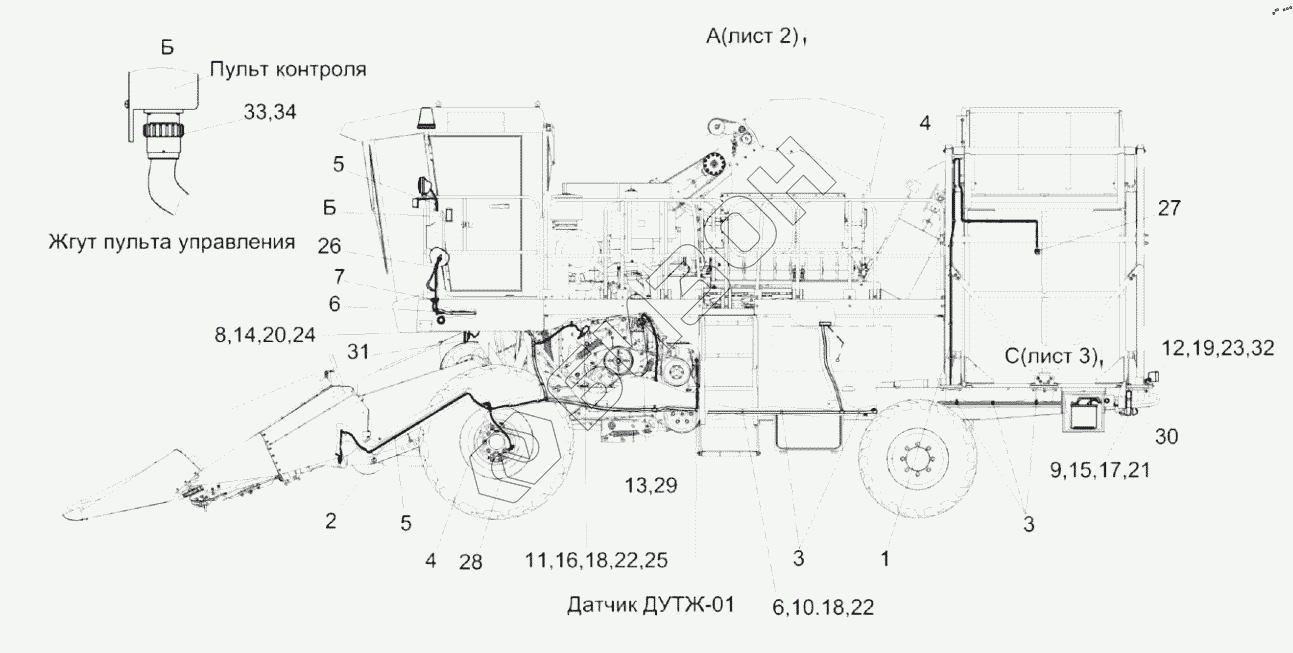

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка электрооборудования КП-4-0721000Б
1
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0721000Б | КП-4-0721000Б | Установка электрооборудования |
Загрузка ...
|
|
| 1 | КП-4-0700540 | Жгут бункера |
Загрузка ...
|
|
| 2 | КП-4-0700780А | Жгут промежуточный |
Загрузка ...
|
|
| 3 | КВС-1-0700800 | Хомут |
Загрузка ...
|
|
| 4 | КЗР 0700800 | Хомут |
Загрузка ...
|
|
| 5 | КЗР 0700800-02 | Хомут |
Загрузка ...
|
|
| 6 | КЗР 0700800-04 | Хомут |
Загрузка ...
|
|
| 7 | КИС 0140061-03 | Втулка |
Загрузка ...
|
|
| 8 | Болт М8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 9 | Винт B.М4-6eх10-17473 | Винт |
Загрузка ...
|
|
| 10 | Винт B.М5-6eх10-17473 | Винт |
Загрузка ...
|
|
| 11 | Винт B.М5-6eх50-17473 | Винт |
Загрузка ...
|
|
| 12 | Винт B.М6-6eх20-17473 | Винт |
Загрузка ...
|
|
| 13 | Винт B2.М5-6eх40-17475 | Винт |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка М4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 16 | Гайка М5-6G.6-5927 | Гайка |
Загрузка ...
|
|
| 17 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 18 | Шайба 5 65Г-6402 | Шайба 5 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 20 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 21 | Шайба C.4.01-11371 | Шайба |
Загрузка ...
|
|
| 22 | Шайба C.5.01-11371 | Шайба |
Загрузка ...
|
|
| 23 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 24 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 25 | ВП15К21А231-54У2.8 | Выключатель путевой |
Загрузка ...
|
|
| 26 | 980 59 14 | Крепление кабельное |
Загрузка ...
|
|
| 27 | CSN IC81P5-31P-40-LZS4 | Датчик |
Загрузка ...
|
|
| 28 | ПрП-1М | Преобразователь первичный ПрП-1М |
Загрузка ...
|
|
| 29 | ПС 400-3723200 | Розетка переносной лампы |
Загрузка ...
|
|
| 30 | СЗХР-01 | Сигнализатор заднего хода разнотональный |
Загрузка ...
|
|
| 31 | С313 | Звуковой сигнал безрупорный |
Загрузка ...
|
|
| 32 | 7313.3716 | Фонарь задний |
Загрузка ...
|
|
| 33 | 0-0206837-1 | Колодка гнездовая |
Загрузка ...
|
|
| 34 | 0-0182930-1 | Хомут кабельный 0-0182930-1 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
