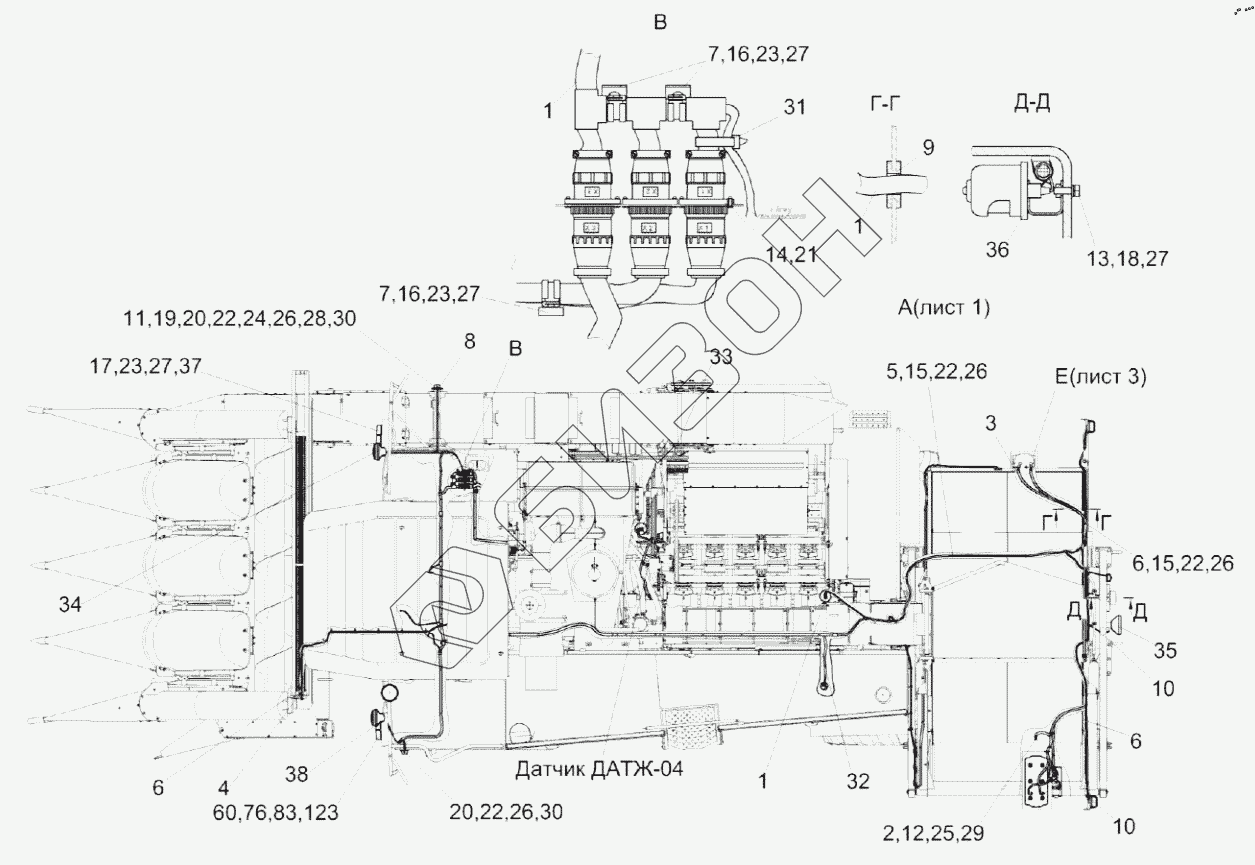

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка электрооборудования КП-4-0721000Б
1
1
1
2
3
4
5
6
6
6
7
7
8
9
10
10
11
12
13
14
15
15
16
16
17
18
19
20
20
21
22
22
22
22
23
23
23
24
25
26
26
26
26
27
27
27
27
28
29
30
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0721000Б | КП-4-0721000Б | Установка электрооборудования |
Загрузка ...
|
|
| 1 | КП-4-0700530Д | Жгут основной |
Загрузка ...
|
|
| 2 | КП-4-0700560 | Жгут "массы" |
Загрузка ...
|
|
| 3 | КП-4-0700580 | Жгут аккумуляторов промежуточный |
Загрузка ...
|
|
| 4 | КП-4-0700790 | Жгут промежуточный |
Загрузка ...
|
|
| 5 | КВС-1-0700800 | Хомут |
Загрузка ...
|
|
| 6 | КЗР 0700800-02 | Хомут |
Загрузка ...
|
|
| 7 | КЗР 0700800-04 | Хомут |
Загрузка ...
|
|
| 8 | КПС-4-0134428А | Кронштейн |
Загрузка ...
|
|
| 9 | КЗР 0700023 | Втулка |
Загрузка ...
|
|
| 10 | КИС 0140061-03 | Втулка |
Загрузка ...
|
|
| 11 | Болт М8-6eх16-7798 | Болт |
Загрузка ...
|
|
| 12 | Болт М12-6eх20-7796 | Болт М12-6eх20-7796 |
Загрузка ...
|
|
| 13 | Болт М6-6eх20-7798 | Болт М6-6eх20-7798 |
Загрузка ...
|
|
| 14 | Винт B.М4-6eх10-17473 | Винт |
Загрузка ...
|
|
| 15 | Винт B.М5-6eх10-17473 | Винт |
Загрузка ...
|
|
| 16 | Винт B.М6-6eх10-17473 | Винт |
Загрузка ...
|
|
| 17 | Винт B.М6-6eх20-17473 | Винт |
Загрузка ...
|
|
| 18 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 19 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 20 | Гайка М5-6G.6-5927 | Гайка |
Загрузка ...
|
|
| 21 | Шайба 4 65Г-6402 | Шайба 4 65Г – 6402 |
Загрузка ...
|
|
| 22 | Шайба 5 65Г-6402 | Шайба 5 65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба 8 65Г-6402 | Шайба 8 65Г- 6402 |
Загрузка ...
|
|
| 25 | Шайба 12 65Г-6402 | Шайба 12 65Г-6402 |
Загрузка ...
|
|
| 26 | Шайба C.5.01-11371 | Шайба |
Загрузка ...
|
|
| 27 | Шайба C.6.01-11371 | Шайба C.6.01-11371 |
Загрузка ...
|
|
| 28 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 29 | Шайба C.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 30 | Фонарь знака автопоезда | Фонарь знака автопоезда |
Загрузка ...
|
|
| 31 | Лента стяжная зубчатая | Лента стяжная зубчатая |
Загрузка ...
|
|
| 32 | 2-0160981-2 | Лента стяжная |
Загрузка ...
|
|
| 33 | ПрП-1М | Преобразователь первичный ПрП-1М |
Загрузка ...
|
|
| 34 | 8703.302/6-01 | Фара дорожная |
Загрузка ...
|
|
| 35 | РАУС 14.3711010-16 | Фара рабочая |
Загрузка ...
|
|
| 36 | ФП 131 БР-10 | Фонарь освещения заднего номерного знака |
Загрузка ...
|
|
| 37 | 3723.3712 | Фонарь передний многофункциональный |
Загрузка ...
|
|
| 38 | 8703.302/06-01 | Фара дорожная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
