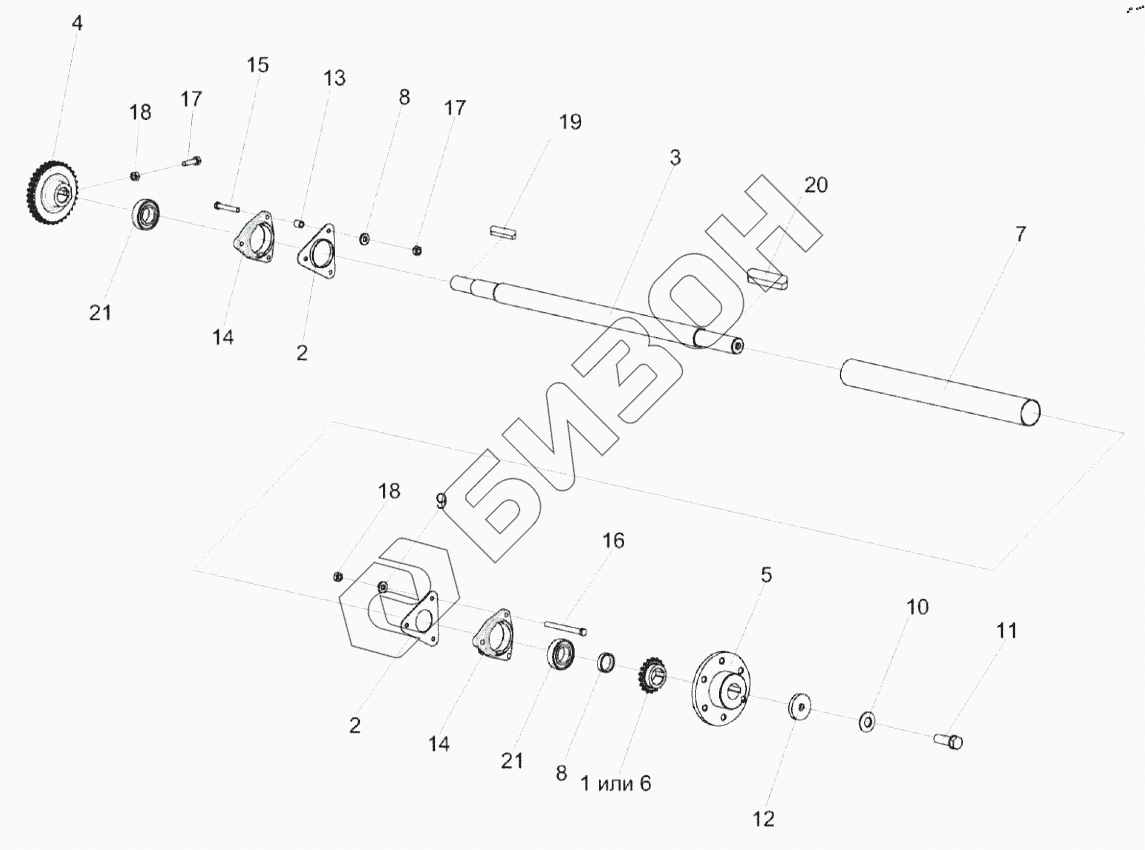

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка контрпривода заднего КПС-4-0125700
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
17
18
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0125700 | КПС-4-0125700 | Установка контрпривода заднего |
Загрузка ...
|
|
| 1 | КПС-4-0104320 | Звездочка |
Загрузка ...
|
|
| 2 | КПС-4-0125170 | Фланец |
Загрузка ...
|
|
| 3 | КПС-4-0100602 | Вал |
Загрузка ...
|
|
| 4 | КПС-4-0100603 | Звездочка |
Загрузка ...
|
|
| 5 | КПС-4-0100605 | Ступица |
Загрузка ...
|
|
| 6 | КПС-4 0104624 | Звездочка |
Загрузка ...
|
|
| 7 | КПС-4-0125001 | Кожух |
Загрузка ...
|
|
| 8 | КПС-4-0125803 | Втулка |
Загрузка ...
|
|
| 9 | КСН 0100665-01 | Шайба |
Загрузка ...
|
|
| 10 | КЗР 0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 11 | КЗР 0350606А-01 | Болт |
Загрузка ...
|
|
| 12 | КЗР 0350607 | Шайба |
Загрузка ...
|
|
| 13 | КПС-4-0125804 | Втулка |
Загрузка ...
|
|
| 14 | Н.027.106 | Корпус подшипника |
Загрузка ...
|
|
| 15 | Болт М10-6eх65-7796 | Болт |
Загрузка ...
|
|
| 16 | Болт М10-6eх110-7796 | Болт |
Загрузка ...
|
|
| 17 | Винт B.М10-6eх30.22H-1485 | Винт |
Загрузка ...
|
|
| 18 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 19 | Шпонка 12х8х70-23360 | Шпонка 12х8х70-23360 |
Загрузка ...
|
|
| 20 | Шпонка 14х9х110-23360 | Шпонка |
Загрузка ...
|
|
| 21 | Подшипник 1580209С17 | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
