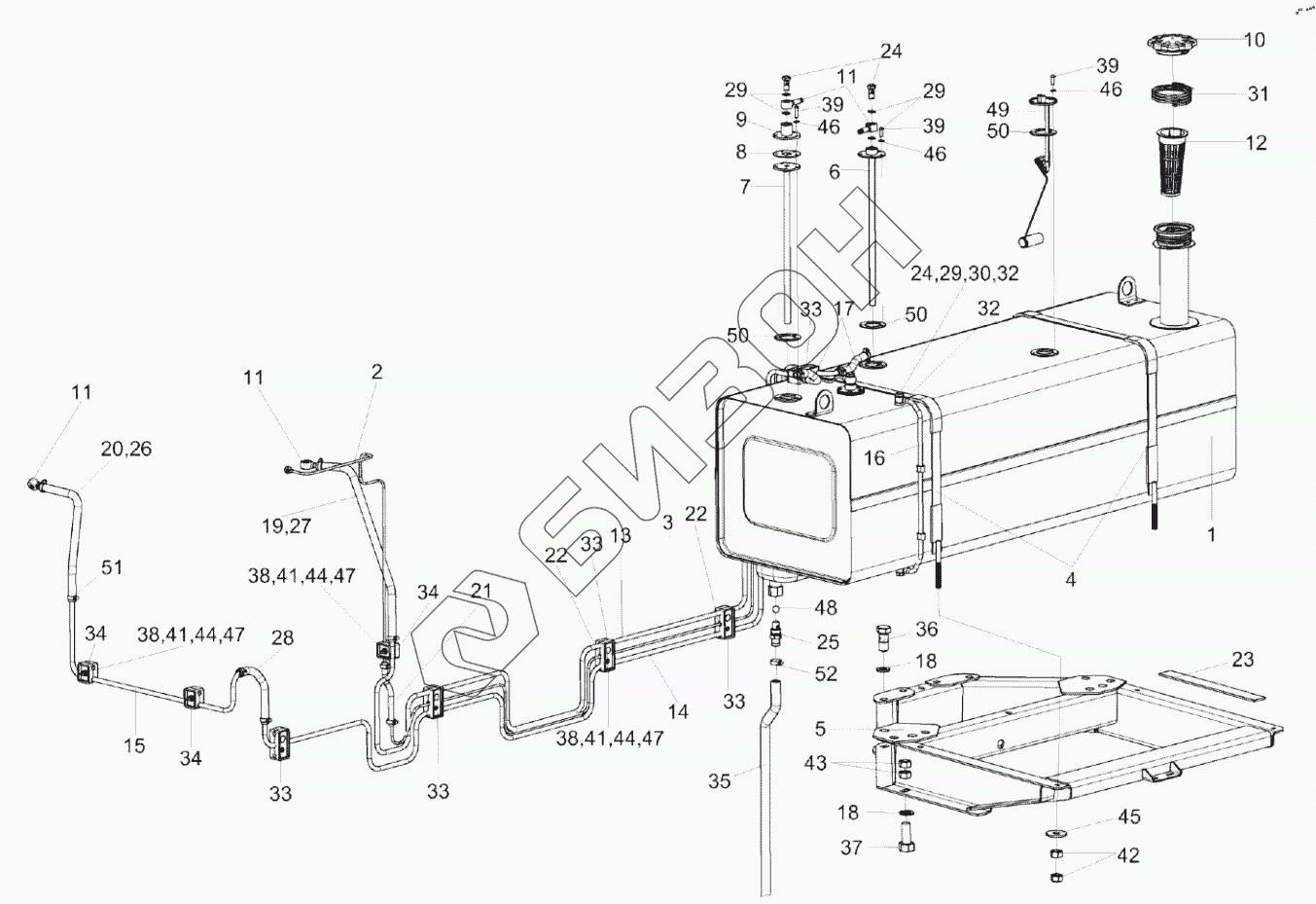

Графический каталог запасных частей к технике: Гомсельмаш ES4. Установка топливного бака КП-4-0126000
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
24
25
26
27
28
29
29
29
30
31
32
32
33
33
33
33
33
34
34
34
35
36
37
38
38
38
39
39
39
41
41
41
42
43
44
44
44
45
46
46
46
47
47
47
48
49
50
50
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0126000 | КП-4-0126000 | Установка топливного бака |
Загрузка ...
|
|
| КПС-4-0126090 | КПС-4-0126090 | Трубка уровня |
Загрузка ...
|
|
| 1 | КП-4-0126010 | Бак топливный |
Загрузка ...
|
|
| 2 | КП-4-0126020 | Топливопровод сливной |
Загрузка ...
|
|
| 3 | КП-4-0126030 | Топливопровод сливной |
Загрузка ...
|
|
| 4 | КПС-4-0126060 | Хомут |
Загрузка ...
|
|
| 5 | КПС-4-0126080А | Подрамник бака |
Загрузка ...
|
|
| 6 | КПС-4-0126140 | Труба |
Загрузка ...
|
|
| 7 | КПС-4-0126150 | Труба |
Загрузка ...
|
|
| 8 | КВС-1-0103360 | Клапан |
Загрузка ...
|
|
| 9 | КВС-1-0103370 | Корпус |
Загрузка ...
|
|
| 10 | КИС 0108610 | Крышка |
Загрузка ...
|
|
| 11 | УЭС 0500200 | Штуцер |
Загрузка ...
|
|
| 12 | 150.50.026 | Фильтр 1606 |
Загрузка ...
|
|
| 13 | КП-4-0126801 | Топливопровод заборный |
Загрузка ...
|
|
| 14 | КП-4-0126802 | Топливопровод сливной |
Загрузка ...
|
|
| 15 | КП-4-0126805 | Топливопровод сливной |
Загрузка ...
|
|
| 16 | КПС-4-0126005 | Трубка |
Загрузка ...
|
|
| 17 | КВК-5-0103002 | Рукав |
Загрузка ...
|
|
| 18 | КВС-1-0148627 | Шайба |
Загрузка ...
|
|
| 19 | КЗК-10-0126005 | Рукав |
Загрузка ...
|
|
| 20 | КЗК-10-0126003 | Рукав 12х20-10362 |
Загрузка ...
|
|
| 21 | КЗК-10-1-0126001 | Рукав |
Загрузка ...
|
|
| 22 | КЗР 0600009 | Прокладка |
Загрузка ...
|
|
| 23 | КПС-4-0126003 | Прокладка |
Загрузка ...
|
|
| 24 | КИС 0118623А | Болт специальный |
Загрузка ...
|
|
| 25 | МКС 0108612 | Штуцер |
Загрузка ...
|
|
| 26 | УЭС-6-0400619 | Оплетка |
Загрузка ...
|
|
| 27 | УЭС-6-0400619 | Оплетка |
Загрузка ...
|
|
| 28 | СКС 0123009 | Рукав |
Загрузка ...
|
|
| 29 | УЭС 0500003-01 | Шайба |
Загрузка ...
|
|
| 30 | УЭС 0500201 | Угольник поворотный |
Загрузка ...
|
|
| 31 | УЭС 0500602 | Пружина |
Загрузка ...
|
|
| 32 | УЭС 0500804 | Кольцо |
Загрузка ...
|
|
| 33 | УЭС 0602009А | Брус |
Загрузка ...
|
|
| 34 | УЭС 0602012А | Брус |
Загрузка ...
|
|
| 35 | РНД 0200012-38 | Рукав |
Загрузка ...
|
|
| 36 | Болт М16-6ех50-7796 | Болт М16-6ех50-7796 |
Загрузка ...
|
|
| 37 | Болт М16-6ех65-7796 | Болт |
Загрузка ...
|
|
| 38 | Болт М8-6ех35-7802 | Болт |
Загрузка ...
|
|
| 39 | Винт B.М5-6eх14-17473 | Винт |
Загрузка ...
|
|
| 40 | Винт B.М5-6eх20-17473 | Винт |
Загрузка ...
|
|
| 41 | Гайка М8-6G-2526 | Гайка М8-6G-2526 |
Загрузка ...
|
|
| 42 | Гайка М12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 43 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 44 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 45 | Шайба С 12.01-6958 | Шайба |
Загрузка ...
|
|
| 46 | Шайба C.5.01-11371 | Шайба |
Загрузка ...
|
|
| 47 | Шайба C.8.01-11371 | Шайба |
Загрузка ...
|
|
| 48 | Шарик 14,288-60-3722 | Шарик |
Загрузка ...
|
|
| 49 | ДУМП-08И АДЮИ | Датчик |
Загрузка ...
|
|
| 50 | Прокладка 200-3806026 | Прокладка |
Загрузка ...
|
|
| 51 | Хомут червячный TORRO 12-22/9 C7W3 | Хомут червячный TORRO 12-22/9 C7W3 |
Загрузка ...
|
|
| 52 | Хомут червячный TORRO 25-40/9 C7W2 | Хомут червячный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
