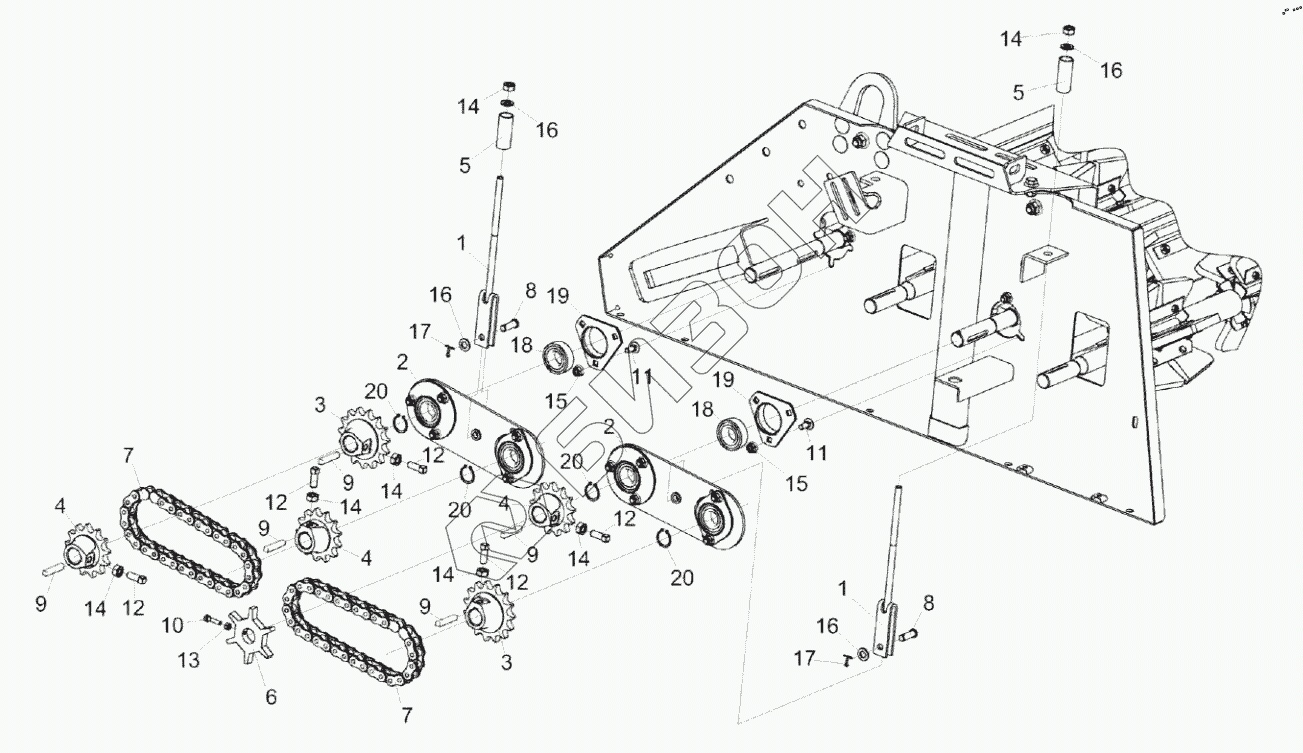

Графический каталог запасных частей к технике: Гомсельмаш ES4. Устройство прижимное КП-4-0102490А
1
1
2
2
3
3
4
4
4
5
5
6
7
7
8
8
9
9
9
9
9
10
11
11
12
12
12
12
12
13
14
14
14
14
14
14
14
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0102490А | КП-4-0102490А | Устройство прижимное |
Загрузка ...
|
|
| 1 | КП-4-0102360 | Вилка |
Загрузка ...
|
|
| 2 | КП-4-0102900 | Рычаг |
Загрузка ...
|
|
| 3 | КПС-4-0102667А | Звездочка |
Загрузка ...
|
|
| 4 | КПС-4-0102667А-01 | Звездочка |
Загрузка ...
|
|
| 5 | КПС-4-0102804А | Втулка |
Загрузка ...
|
|
| 6 | КЗР 0217604-01 | Звездочка |
Загрузка ...
|
|
| 7 | ЦЕП 0004098 | Цепь |
Загрузка ...
|
|
| 8 | Ось 6-10 b12х30.10кп.Ц9.хр-9650 | Ось |
Загрузка ...
|
|
| 9 | Шпонка 2-8х7х45-23360 | Шпонка |
Загрузка ...
|
|
| 10 | Болт М6-6eх25-7798 | Болт |
Загрузка ...
|
|
| 11 | Болт М8-6eх20-7802 | Болт |
Загрузка ...
|
|
| 12 | Винт B.М10-6eх25.22H.019-1485 | Винт |
Загрузка ...
|
|
| 13 | Гайка М6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 14 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка DIN 6923 М8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 16 | Шайба C.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 17 | Шплинт 3,2х16.019-397 | Шплинт |
Загрузка ...
|
|
| 18 | Подшипник 1726205-2RS1 | Подшипник |
Загрузка ...
|
|
| 19 | PFD 52 | Корпус |
Загрузка ...
|
|
| 20 | Кольцо В25-13942 | Кольцо В25-13942 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
