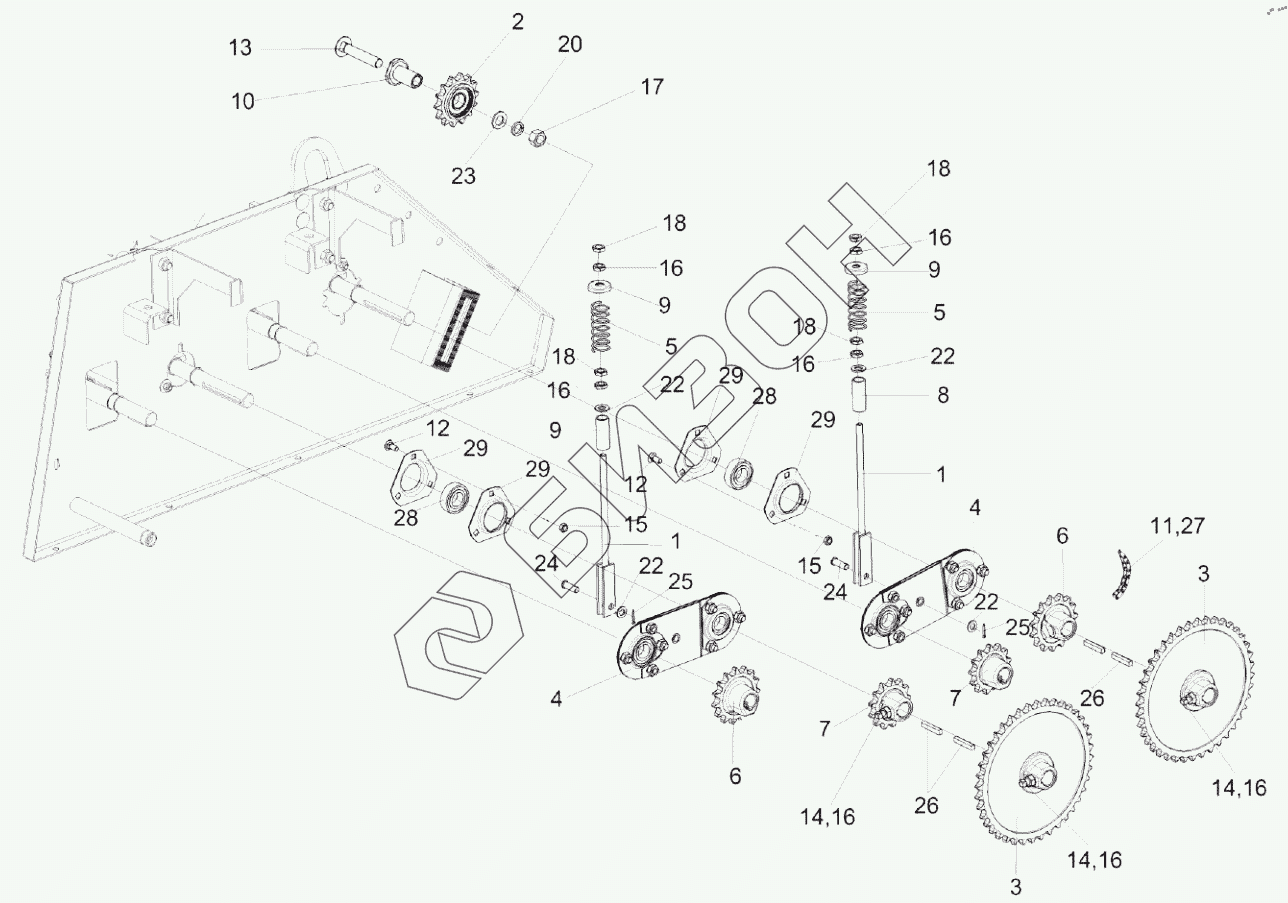

Графический каталог запасных частей к технике: Гомсельмаш ES4. Устройство прижимное КП-4-0102490А
1
1
2
3
3
4
4
5
5
6
6
7
7
8
9
9
9
10
11
12
12
13
14
14
14
15
15
16
16
16
16
16
16
16
17
18
18
18
18
20
22
22
22
22
23
24
24
25
25
26
26
27
28
28
29
29
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0102490А | КП-4-0102490А | Устройство прижимное |
Загрузка ...
|
|
| 1 | КП-4-0102360 | Вилка |
Загрузка ...
|
|
| 2 | КПС-4-0102580 | Звездочка |
Загрузка ...
|
|
| 3 | КПС-4-0102760-01 | Звездочка |
Загрузка ...
|
|
| 4 | КП-4-0102900 | Рычаг |
Загрузка ...
|
|
| 5 | КПС-4-0102656А | Пружина |
Загрузка ...
|
|
| 6 | КПС-4-0102667А | Звездочка |
Загрузка ...
|
|
| 7 | КПС-4-0102667А-01 | Звездочка |
Загрузка ...
|
|
| 8 | КПС-4-0102804А | Втулка |
Загрузка ...
|
|
| 9 | КПС-4-0108459А | Упор |
Загрузка ...
|
|
| 10 | КГК 1200602 | Втулка |
Загрузка ...
|
|
| 11 | ЦЕП 0004098 | Цепь |
Загрузка ...
|
|
| 12 | Болт М8-6ех20-7802 | Болт М8-6ех20-7802 |
Загрузка ...
|
|
| 13 | Болт М16-6ех90-7802 | Болт |
Загрузка ...
|
|
| 14 | Винт В.М10-6ех25-1485 | Винт |
Загрузка ...
|
|
| 15 | Гайка DIN 6923 M8-8-A-A3G | Гайка |
Загрузка ...
|
|
| 16 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 17 | Гайка М16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 18 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 20 | Шайба 16 65Г-6402 | Шайба 16 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба С.10.01-11371 | Шайба С.10.01-11371 |
Загрузка ...
|
|
| 23 | Шайба С.16.01-11371 | Шайба С.16.01-11371 |
Загрузка ...
|
|
| 24 | Ось 6-10 b12х30-9650 | Ось |
Загрузка ...
|
|
| 25 | Шплинт 3,2х16-397 | Шплинт |
Загрузка ...
|
|
| 26 | Шпонка 2-8х7х45-23360 | Шпонка |
Загрузка ...
|
|
| 27 | 12 А-1 ISO 606 | Звено соединительное |
Загрузка ...
|
|
| 28 | Подшипник 1726205-2RS1 | Подшипник |
Загрузка ...
|
|
| 29 | PFD 52 | Корпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
