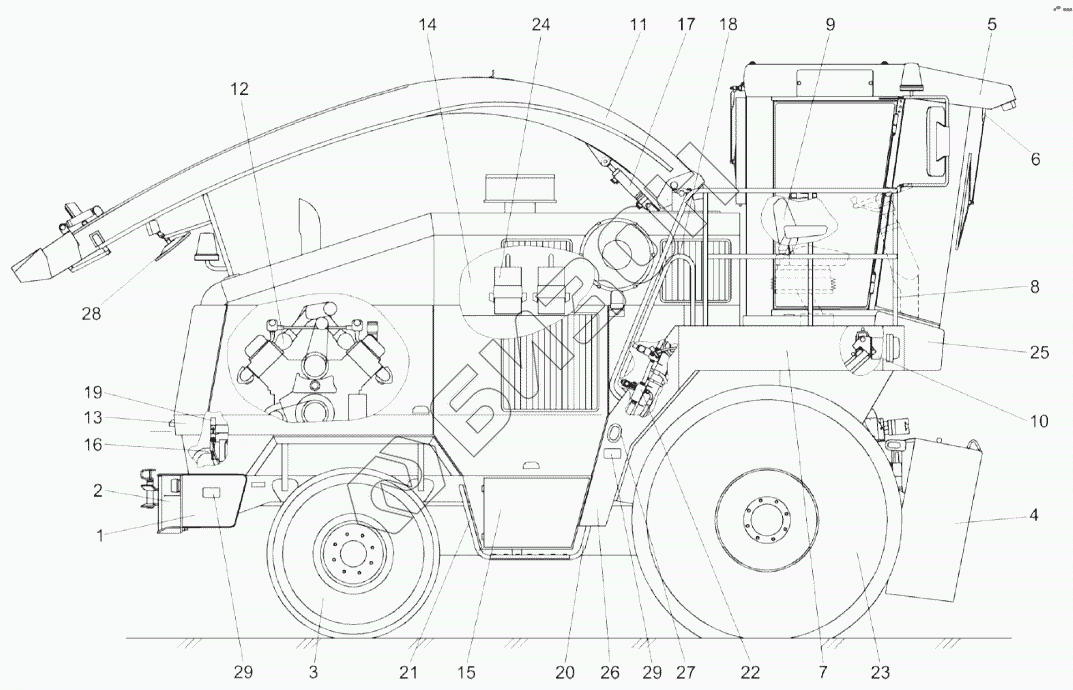

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Измельчитель самоходный КВС-2-0100000-01
/1.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0100000-01 | КВС-2-0100000-01 | Измельчитель самоходный |
Загрузка ...
|
|
| 1 | КВС-2-0101020 | Установка аккумуляторов |
Загрузка ...
|
|
| 2 | КВС-2-0101500 | Шасси |
Загрузка ...
|
|
| 3 | КВС-2-0108000-01 | Колесо |
Загрузка ...
|
|
| 4 | КВС-2-0110010-01 | Установка аппарата питающе-измельчающего |
Загрузка ...
|
|
| 4 | КВС-2-0110010-03 | Установка аппарата питающе-измельчающего |
Загрузка ...
|
|
| 5 | КВС-2-0122000 | Кабина |
Загрузка ...
|
|
| 6 | КВС-2-0122030 | Установка стеклоомывателей |
Загрузка ...
|
|
| 7 | КВС-2-0124000 | Площадка входа |
Загрузка ...
|
|
| 8 | КВС-2-0125080 | Поручень |
Загрузка ...
|
|
| 9 | КВС-2-0129000А-03 | Площадка управления |
Загрузка ...
|
|
| 10 | КВС-2-0129040 | Установка управления коробкой диапазонов |
Загрузка ...
|
|
| 11 | КВС-2-0144200 | Силосопровод |
Загрузка ...
|
|
| 12 | КВС-2-0150000В | Установка дизеля ОМ 502LA |
Загрузка ...
|
|
| 13 | КВС-2-0160000-01 | Установка капотов |
Загрузка ...
|
|
| 14 | КВС-2-0169000-02 | Установка настилов и ограждений |
Загрузка ...
|
|
| 15 | КВС-2-0173000 | Ящик |
Загрузка ...
|
|
| 16 | КВС-2-0601000В | Гидросистема привода ходовой части |
Загрузка ...
|
|
| 17 | КВС-2-0602500 | Гидроцилиндр |
Загрузка ...
|
|
| 18 | КВС-1-0100200 | Поручень |
Загрузка ...
|
|
| 19 | КВС-1-0129530А | Привод управления |
Загрузка ...
|
|
| 20 | КВС-1-0175010 | Подножка |
Загрузка ...
|
|
| 21 | КВС-1-0175030 | Опора |
Загрузка ...
|
|
| 22 | КВС-5-0602000 | Гидросистема рабочих органов и рулевого управления |
Загрузка ...
|
|
| 23 | КЗК-10-0110000-01 | Колесо |
Загрузка ...
|
|
| 24 | КЗР0201780Б | Противооткатный упор |
Загрузка ...
|
|
| 25 | КВС-2-0100350 | Бампер |
Загрузка ...
|
|
| 26 | СЭУ-3-1000320А-01 | Трап |
Загрузка ...
|
|
| 27 | УЭС1000005 | Уплотнение |
Загрузка ...
|
|
| 28 | ВРЕИ.203621.009 | Зеркало наружное |
Загрузка ...
|
|
| 29 | 3212.3731 | Световозвращатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
