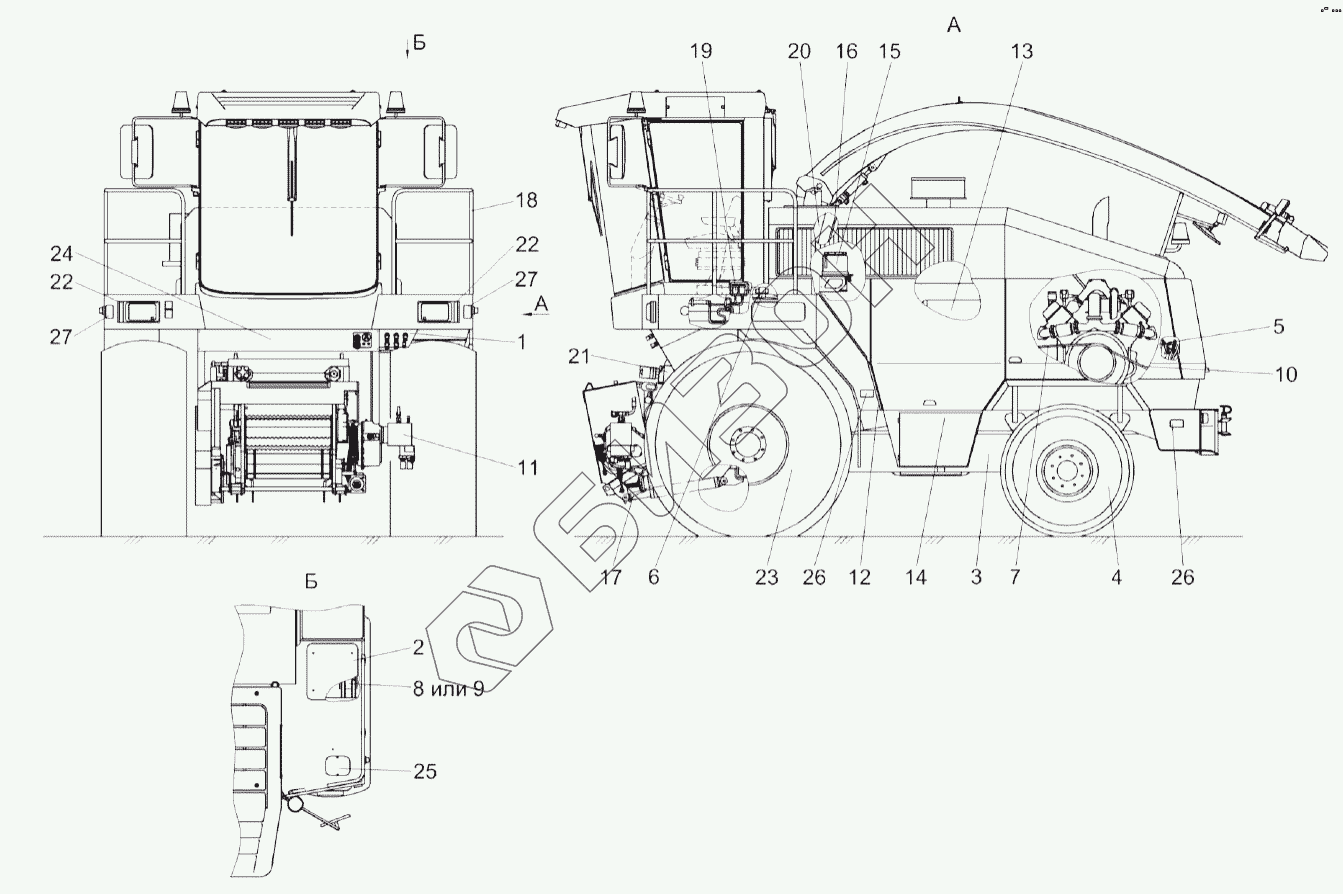

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Измельчитель самоходный КВС-2-0100000-01
/2.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0100000-01 | КВС-2-0100000-01 | Измельчитель самоходный |
Загрузка ...
|
|
| 1 | КВС-2-0100260А | Панель |
Загрузка ...
|
|
| 2 | КВС-2-0100440 | Люк |
Загрузка ...
|
|
| 3 | КВС-2-0103700 | Установка топливного оборудования |
Загрузка ...
|
|
| 4 | КВС-2-0108000 | Колесо |
Загрузка ...
|
|
| 5 | КВС-2-0121000Б | Установка климатическая |
Загрузка ...
|
|
| 6 | КВС-2-0121050 | Установка испарителя |
Загрузка ...
|
|
| 7 | КВС-2-0130000-01 | Привод измельчающего барабана |
Загрузка ...
|
|
| 8 | КВС-2-0131500-03 | Установка гидросистемы привода питающего аппарата и адаптеров |
Загрузка ...
|
|
| 9 | КВС-2-0131500-04 | Установка гидросистемы привода питающего аппарата и адаптеров |
Загрузка ...
|
|
| 10 | КВС-2-0133000А | Привод гидростата |
Загрузка ...
|
|
| 11 | КВС-2-0604210 | Гидромотор привода питающего аппарата |
Загрузка ...
|
|
| 12 | КВС-2-0702010Б-01 | Электрошкаф |
Загрузка ...
|
|
| 13 | КВС-2-0800000 | Пневмосистема |
Загрузка ...
|
|
| 14 | КВС-2-0900000А | Установка ОВК |
Загрузка ...
|
|
| 15 | КВС-2-0900700 | Установка централизованной системы смазки |
Загрузка ...
|
|
| 16 | КВС-1-0100400 | Шторка |
Загрузка ...
|
|
| 17 | КВС-1-0105000А | Механизм вывешивания |
Загрузка ...
|
|
| 18 | КВС-1-0125020 | Поручень |
Загрузка ...
|
|
| 19 | КВС-1-0129100 | Установка трубопроводов и стояночных тормозов |
Загрузка ...
|
|
| 20 | КВС-1-0140000 | Установка ускорителя выброса |
Загрузка ...
|
|
| 21 | КВС-1-0148000 | Устройство доизмельчающее |
Загрузка ...
|
|
| 22 | КЗК0100260-01 | Маска |
Загрузка ...
|
|
| 23 | КЗК-10-0110000 | Колесо |
Загрузка ...
|
|
| 24 | КВС-2-0100403 | Панель |
Загрузка ...
|
|
| 25 | КВС-1-0100447 | Крышка |
Загрузка ...
|
|
| 26 | 3212.3731 | Световозвращатель |
Загрузка ...
|
|
| 27 | 3222.3731 | Световозвращатель 3222.3731 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
