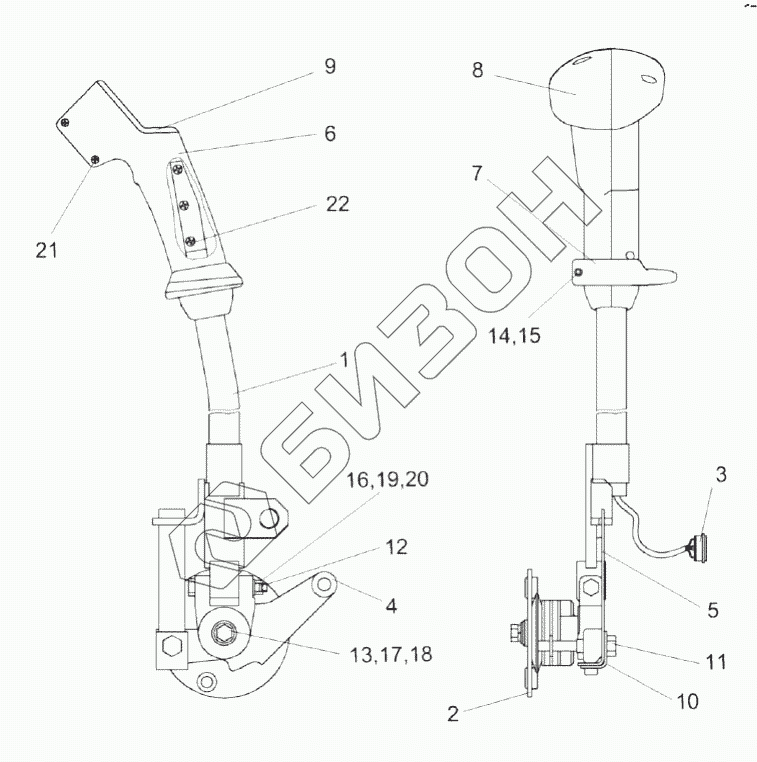

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Привод КВС-5-0129550
/132.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-5-0129550 | КВС-5-0129550 | Привод |
Загрузка ...
|
|
| 1 | КВС-5-0129430 | Рычаг |
Загрузка ...
|
|
| 2 | КВС-1-0129800 | Ось |
Загрузка ...
|
|
| 3 | КВС-5-0724000 | Установка электрооборудования привода |
Загрузка ...
|
|
| 4 | КВС-1-0129203 | Рычаг |
Загрузка ...
|
|
| 5 | КВС-1-0129496 | Пружина |
Загрузка ...
|
|
| 6 | КВС-5-0129053 | Корпус |
Загрузка ...
|
|
| 7 | КЗК-12-0119054 | Упор |
Загрузка ...
|
|
| 8 | КВС-5-0129065 | Корпус |
Загрузка ...
|
|
| 9 | КВС-5-0129066 | Панель |
Загрузка ...
|
|
| 10 | УЭС0300412 | Пластина |
Загрузка ...
|
|
| 11 | УЭС0300624 | Болт |
Загрузка ...
|
|
| 12 | УЭС0300659 | Болт |
Загрузка ...
|
|
| 13 | БолтМ8-6eх20-7796 | Болт М8-6eх20-7796 |
Загрузка ...
|
|
| 14 | ВинтB.М3-6eх20-17473 | Винт B.М3-6eх20-17473 |
Загрузка ...
|
|
| 15 | ГайкаМ3-6G-5927 | Гайка М3-6G-5927 |
Загрузка ...
|
|
| 16 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 17 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаC8.01-6958 | Шайба C 8.01-6958 |
Загрузка ...
|
|
| 19 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 20 | Шплинт1,6х12-397 | Шплинт 1,6х12-397 |
Загрузка ...
|
|
| 21 | Шуруп3,0х12 | Шуруп 3,0х12 |
Загрузка ...
|
|
| 22 | Шуруп3,5х12 | Шуруп 3,5х12 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
