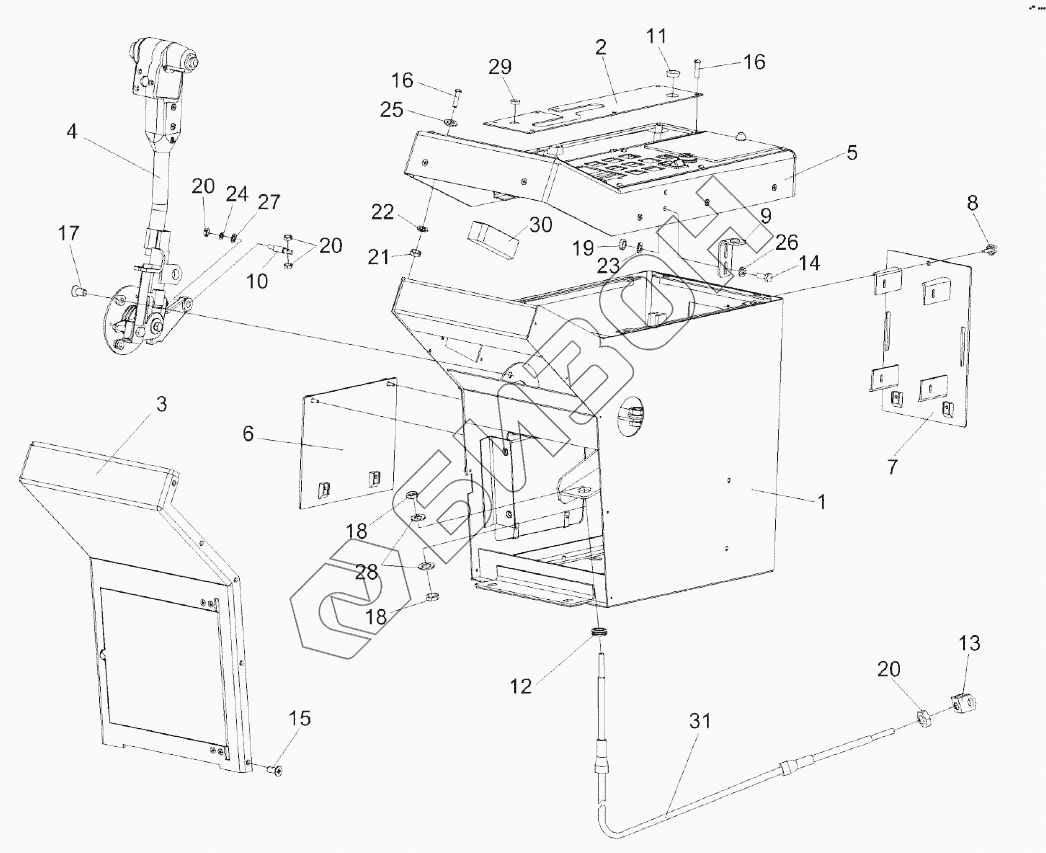

Графический каталог запасных частей к технике: Гомсельмаш FS80-2. Пульт управления КВС-2-0129050В-03
/131.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КВС-2-0129050В-03 | КВС-2-0129050В-03 | Пульт управления |
Загрузка ...
|
|
| 1 | КВС-2-0129360А | Корпус |
Загрузка ...
|
|
| 2 | КВС-2-0129540 | Панель |
Загрузка ...
|
|
| 3 | КВС-2-0129740 | Панель |
Загрузка ...
|
|
| 4 | КВС-5-0129550 | Привод |
Загрузка ...
|
|
| 5 | КВС-1-0129710 | Крышка |
Загрузка ...
|
|
| 6 | КВС-1-0129770 | Крышка |
Загрузка ...
|
|
| 7 | КВС-1-0129830 | Крышка |
Загрузка ...
|
|
| 8 | РСМ-10.04.20.630 | Ручка |
Загрузка ...
|
|
| 9 | КВС-1-0129431 | Кронштейн |
Загрузка ...
|
|
| 10 | КВС-1-0129628 | Ось |
Загрузка ...
|
|
| 11 | КЗК0120012 | Заглушка |
Загрузка ...
|
|
| 12 | КИС0140061-01 | Втулка |
Загрузка ...
|
|
| 13 | УЭС0301601-01 | Вилка |
Загрузка ...
|
|
| 14 | БолтМ6-6eх16-7798 | Болт М6-6eх16-7798 |
Загрузка ...
|
|
| 15 | Винт2-4х10.01-10619 | Винт 2-4х10.01-10619 |
Загрузка ...
|
|
| 16 | ВинтВ.М5-6eх20-17473 | Винт В.М5-6eх20-17473 |
Загрузка ...
|
|
| 17 | ВинтВ2.М8-6eх16-17475 | Винт В2.М8-6eх16-17475 |
Загрузка ...
|
|
| 18 | ГайкаМ16х1,5-LH-2526 | Гайка М16х1,5-LH-2526 |
Загрузка ...
|
|
| 19 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 20 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 21 | ГайкаМ5-6G-5927 | Гайка М5-6G-5927 |
Загрузка ...
|
|
| 22 | Шайба5.65Г-6402 | Шайба 5.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 25 | ШайбаС.5.01-11371 | Шайба С.5.01-11371 |
Загрузка ...
|
|
| 26 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 27 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 28 | ШайбаС.18.01-11371 | Шайба С.18.01-11371 |
Загрузка ...
|
|
| 29 | РСМ-10.04.20.045 | Заглушка |
Загрузка ...
|
|
| 30 | 80-8203010 | Пепельница |
Загрузка ...
|
|
| 31 | 113-075-07000 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
