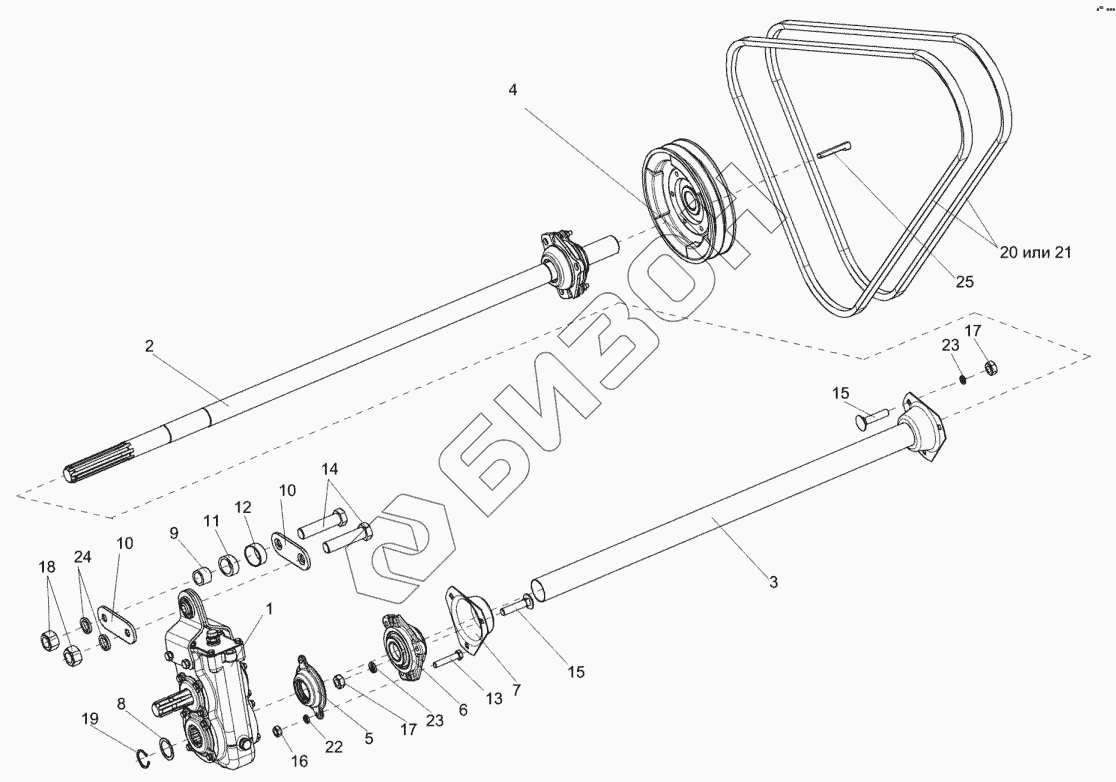

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Установка контрпривода
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ЖКЛ1200010 | ЖКЛ1200010 | Опора |
Загрузка ...
|
|
| 1 | ПКК0409000 | Редуктор |
Загрузка ...
|
|
| 2 | ПКК0464000 | Контрпривод |
Загрузка ...
|
|
| 3 | ПКК0465000 | Кожух |
Загрузка ...
|
|
| 4 | КИС0204010А | Шкив |
Загрузка ...
|
|
| 5 | КИС0600020 | Крышка |
Загрузка ...
|
|
| 6 | КИС0600030 | Корпус |
Загрузка ...
|
|
| 7 | КИС0204402В | Чашка |
Загрузка ...
|
|
| 8 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 9 | ЖКЛ0000003 | Втулка |
Загрузка ...
|
|
| 10 | ЖКЛ0000407 | Пластина |
Загрузка ...
|
|
| 11 | ЖКЛ0000611 | Втулка |
Загрузка ...
|
|
| 12 | ЖКЛ0000801 | Корпус |
Загрузка ...
|
|
| 13 | БолтМ8-6ех40-7796 | Болт М8-6ех40-7796 |
Загрузка ...
|
|
| 14 | БолтМ16-6ех65-7796 | Болт М16-6ех65-7796 |
Загрузка ...
|
|
| 15 | БолтМ10-6ех45-7802 | Болт М10-6ех45-7802 |
Загрузка ...
|
|
| 16 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 17 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 18 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 19 | В38-13940 | Кольцо В38-13940 |
Загрузка ...
|
|
| 20 | НС2500 | Ремень НС 2500 |
Загрузка ...
|
|
| 21 | С(В)-2500IПСх-1284.1 | Ремень С(В)-2500 I ПСх-1284.1 |
Загрузка ...
|
|
| 22 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 23 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 24 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 25 | Шпонка12х8х70-24068 | Шпонка 12х8х70-24068 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
