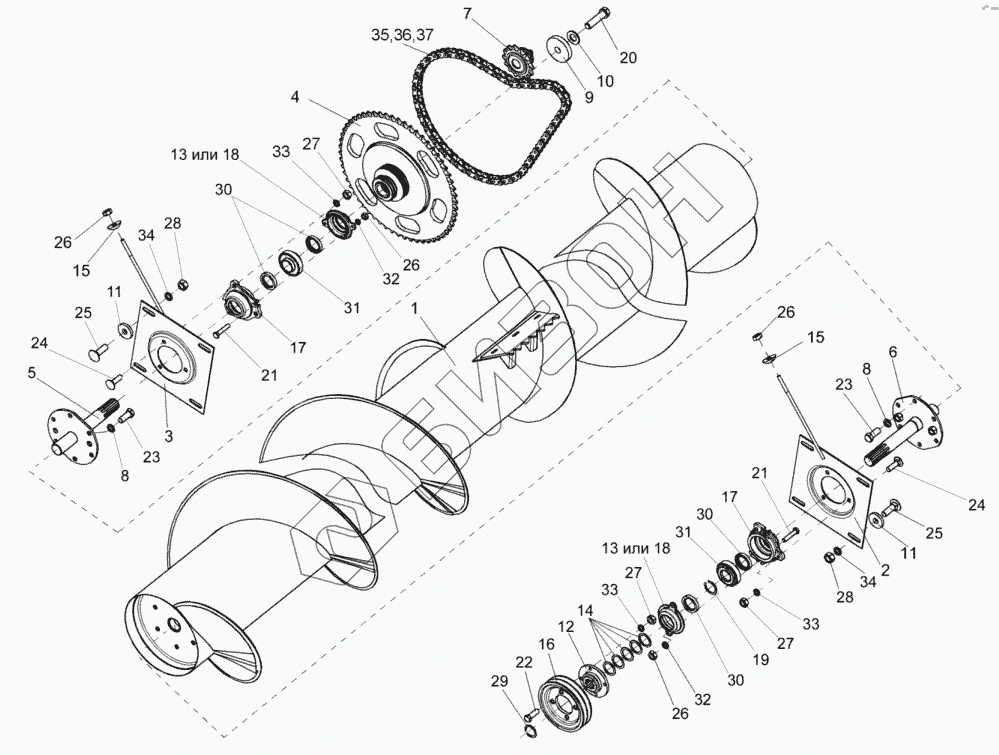

Графический каталог запасных частей к технике: Гомсельмаш КДП-3000 Палессе FT40. Установка шнека
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
26
26
27
27
27
28
28
29
30
30
30
31
31
32
32
33
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0600020 | КИС0600020 | Крышка |
Загрузка ...
|
|
| КИС0202150 | КИС0202150 | Шкив |
Загрузка ...
|
|
| КИС0600030 | КИС0600030 | Корпус |
Загрузка ...
|
|
| 1 | ПКК0462010А | Шнек |
Загрузка ...
|
|
| 2 | КИС0202080Б | Плита шнека |
Загрузка ...
|
|
| 3 | КИС0202080Б-01 | Плита шнека |
Загрузка ...
|
|
| 4 | КИС0202090А-01 | Муфта фрикционная |
Загрузка ...
|
|
| 5 | КИС0202130 | Опора |
Загрузка ...
|
|
| 6 | КИС0202140 | Опора |
Загрузка ...
|
|
| 7 | МКС0533000 | Устройство натяжное |
Загрузка ...
|
|
| 8 | КЗР0103439 | Шайба |
Загрузка ...
|
|
| 9 | КЗР0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 10 | КЗР0350607 | Шайба |
Загрузка ...
|
|
| 11 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 12 | КИС0202611 | Ступица |
Загрузка ...
|
|
| 13 | КИС0600003 | Крышка |
Загрузка ...
|
|
| 14 | КИС0600419 | Шайба регулировочная |
Загрузка ...
|
|
| 15 | КУЖ0100106А | Шайба специальная |
Загрузка ...
|
|
| 16 | МКС0530101 | Шкив |
Загрузка ...
|
|
| 17 | Н.026.088 | Корпус подшипника |
Загрузка ...
|
|
| 18 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 19 | Н.026.507 | Кольцо |
Загрузка ...
|
|
| 20 | УЭС0100603А-05 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6ех40-7796 | Болт М8-6ех40-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех30-7796 | Болт М10-6ех30-7796 |
Загрузка ...
|
|
| 23 | БолтМ12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 24 | БолтМ10-6ех35-7802 | Болт М10-6ех35-7802 |
Загрузка ...
|
|
| 25 | БолтМ12-6ех40-7802 | Болт М12-6ех40-7802 |
Загрузка ...
|
|
| 26 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 27 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 28 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 29 | В38-13940 | Кольцо В38-13940 |
Загрузка ...
|
|
| 30 | Манжета2.2-40х60-1-8752 | Манжета 2.2-40х60-1-8752 |
Загрузка ...
|
|
| 31 | 11208-28428 | Подшипник 11208-28428 |
Загрузка ...
|
|
| 32 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 33 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 34 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 35 | Пр-25,4-60-13568 | Цепь |
Загрузка ...
|
|
| 36 | С-Пр-25,4-6000А-13568 | Звено С-Пр-25,4-6000А-13568 |
Загрузка ...
|
|
| 37 | П-Пр-25,4-6000А-13568 | Звено П-Пр-25,4-6000А-13568 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
