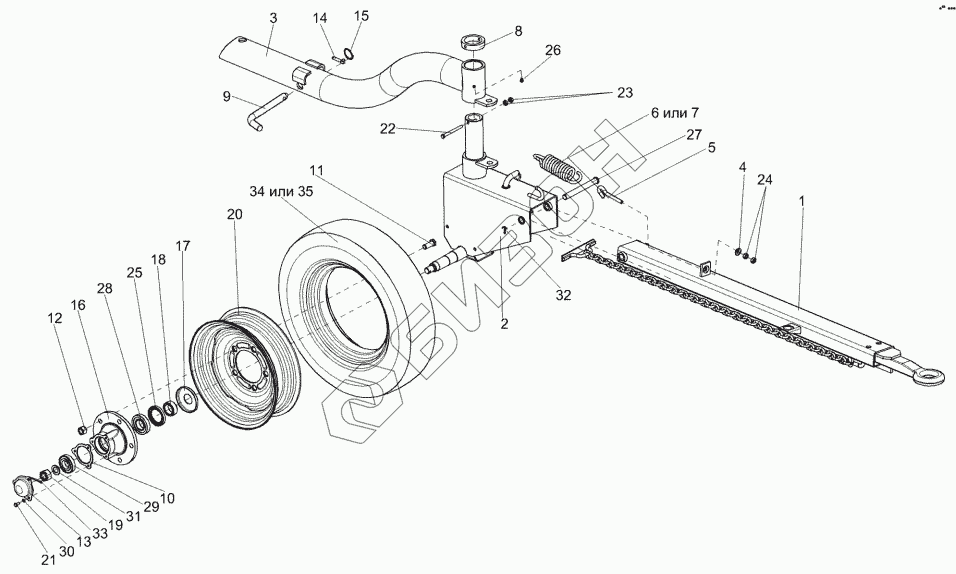

Графический каталог запасных частей к технике: Гомсельмаш КГС-0200000. Тележка передняя КИС 0208000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0208110 | КИС0208110 | Каркас со ступицей |
Загрузка ...
|
|
| КИС0208000А | КИС0208000А | Тележка передняя |
Загрузка ...
|
|
| КПР6102020 | КПР6102020 | Колесо |
Загрузка ...
|
|
| 1 | КЗР0393010 | Дышло |
Загрузка ...
|
|
| 2 | КИС0208030А | Каркас |
Загрузка ...
|
|
| 3 | КИС0208040А | Рычаг |
Загрузка ...
|
|
| 4 | КИС0208101 | Шайба |
Загрузка ...
|
|
| 5 | КИС0208601 | Захват |
Загрузка ...
|
|
| 6 | КИС0208606 | Пружина |
Загрузка ...
|
|
| 7 | КИС0208609 | Пружина |
Загрузка ...
|
|
| 8 | КИС0208806 | Накладка |
Загрузка ...
|
|
| 9 | КИС0209604 | Фиксатор |
Загрузка ...
|
|
| 10 | А.04.02.014 | Прокладка |
Загрузка ...
|
|
| 11 | А.04.02.017-01 | Болт переднего колеса |
Загрузка ...
|
|
| 12 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 13 | КРН0800415 | Крышка |
Загрузка ...
|
|
| 14 | КСЛ0107615 | Чека |
Загрузка ...
|
|
| 15 | КСЛ0107616 | Кольцо |
Загрузка ...
|
|
| 16 | Н.130.02.201-02 | Ступица |
Загрузка ...
|
|
| 17 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 18 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 19 | Н.130.03.602 | Гайка |
Загрузка ...
|
|
| 20 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 21 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 22 | БолтМ10-6ех105-7796 | Болт М10-6ех105-7796 |
Загрузка ...
|
|
| 23 | ГайкаМ10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 25 | 1.2-55х80-1-8752 | Манжета 1.2-55х80-1-8752 |
Загрузка ...
|
|
| 26 | 1.2-19853 | Масленка |
Загрузка ...
|
|
| 27 | 6-20b12х180-9650 | Ось 6-20b12х180-9650 |
Загрузка ...
|
|
| 28 | 7207А-27365 | Подшипник 7207А-27365 |
Загрузка ...
|
|
| 29 | 7208А-27365 | Подшипник |
Загрузка ...
|
|
| 30 | Шайба8.65Г-6402 | Шайба 8.65Г-6402 |
Загрузка ...
|
|
| 31 | ШайбаС.24.01-11371 | Шайба С.24.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт4х32-397 | Шплинт 4х32-397 |
Загрузка ...
|
|
| 33 | Шплинт5х40-397 | Шплинт 5х40-397 |
Загрузка ...
|
|
| 34 | Шина | Шина 28LR26 |
Загрузка ...
|
|
| 35 | Шина | Шина 28LR26 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
