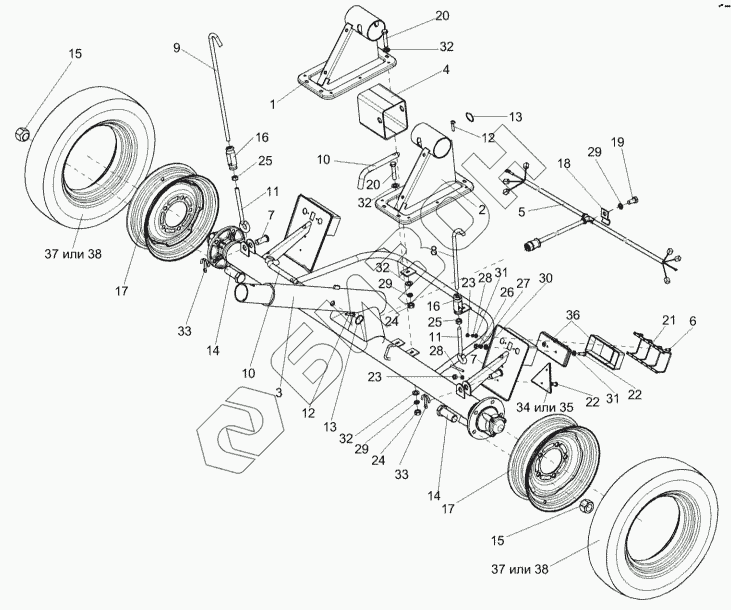

Графический каталог запасных частей к технике: Гомсельмаш КГС-0200000. Тележка задняя КИС 0209000А-02
1
2
3
4
5
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
20
21
22
22
23
23
24
24
25
25
26
27
28
28
29
29
29
30
31
31
32
32
32
32
33
33
34
35
36
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС0209020 | КИС0209020 | Натяжное устройство |
Загрузка ...
|
|
| КИС0209000А-02 | КИС0209000А-02 | Тележка задняя |
Загрузка ...
|
|
| КПР6102020 | КПР6102020 | Колесо |
Загрузка ...
|
|
| КИС0209020-01 | КИС0209020-01 | Натяжное устройство |
Загрузка ...
|
|
| 1 | КИС0209130А | Стойка |
Загрузка ...
|
|
| 2 | КИС0209130А-01 | Стойка |
Загрузка ...
|
|
| 3 | КИС0209160-01 | Рама со ступицами |
Загрузка ...
|
|
| 4 | КИС0209190 | Подставка |
Загрузка ...
|
|
| 5 | КИС0700200-02 | Жгут задней тележки |
Загрузка ...
|
|
| 6 | КЗР0392020 | Решетка |
Загрузка ...
|
|
| 7 | КИС0209602 | Палец |
Загрузка ...
|
|
| 8 | КИС0209603 | Захват верхний |
Загрузка ...
|
|
| 9 | КИС0209603-01 | Захват верхний |
Загрузка ...
|
|
| 10 | КИС0209604 | Фиксатор |
Загрузка ...
|
|
| 11 | КИС0209607 | Захват нижний |
Загрузка ...
|
|
| 12 | КСЛ0107615 | Чека |
Загрузка ...
|
|
| 13 | КСЛ0107616 | Кольцо |
Загрузка ...
|
|
| 14 | А.04.02.017-01 | Болт переднего колеса |
Загрузка ...
|
|
| 15 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 16 | AM46.02.201-01 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 17 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 18 | 887-8609035 | Скоба |
Загрузка ...
|
|
| 19 | БолтМ8-6ех16-7796 | Болт М8-6ех16-7796 |
Загрузка ...
|
|
| 20 | БолтМ8-6ех40-7796 | Болт М8-6ех40-7796 |
Загрузка ...
|
|
| 21 | ВинтВ.М4-6ех12-17473 | Винт В.М4-6ех12-17473 |
Загрузка ...
|
|
| 22 | ВинтВ.М6-6ех20-17473 | Винт В.М6-6ех20-17473 |
Загрузка ...
|
|
| 23 | ГайкаМ6-6G-5915 | Гайка М6-6G-5915 |
Загрузка ...
|
|
| 24 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 25 | ГайкаМ16-6G-5915 | Гайка М16-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ4-6G-5927 | Гайка М4-6G-5927 |
Загрузка ...
|
|
| 27 | Шайба4.65Г-6402 | Шайба 4.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба6Т.65Г-6402 | Шайба 6Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаС.4.01-11371 | Шайба С.4.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаС.6.01-11371 | Шайба С.6.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаС.8.01-11371 | Шайба С.8.01-11371 |
Загрузка ...
|
|
| 33 | Шплинт5х45-397 | Шплинт 5х45-397 |
Загрузка ...
|
|
| 34 | 3232.3731 | Световозвращатель |
Загрузка ...
|
|
| 35 | ФП401А | Световозвращатель |
Загрузка ...
|
|
| 36 | 7313.3716 | Фонарь задний |
Загрузка ...
|
|
| 37 | Шина | Шина 28LR26 |
Загрузка ...
|
|
| 38 | Шина | Шина 28LR26 |
Загрузка ...
|
