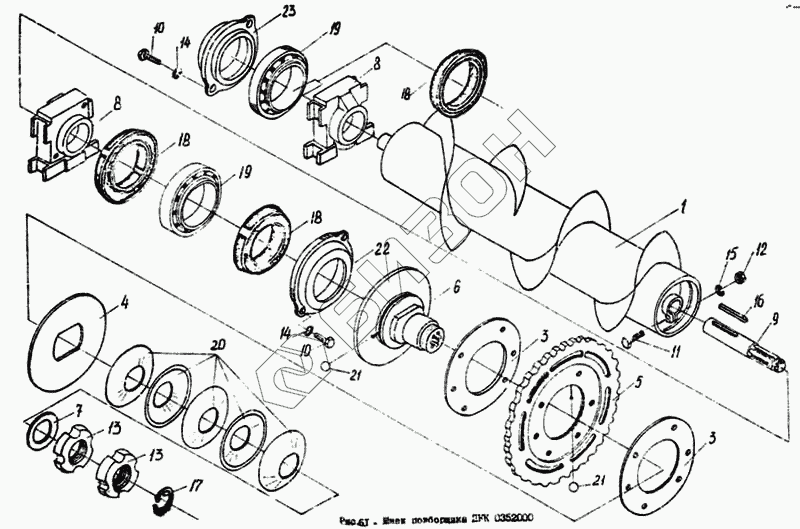

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Шнек подборщика ПКК 0352000
1
3
3
4
5
6
7
8
8
9
10
10
11
12
13
13
14
14
15
16
17
18
18
18
19
19
20
21
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ПКК 0352000 | ПКК 0352000 | Шнек |
Загрузка ...
|
|
| КИС 0202090А | КИС 0202090А | Муфта фрикционная в сборе |
Загрузка ...
|
|
| 1 | ПКК 0352010 | Шнек |
Загрузка ...
|
|
| 2 | КИС 0202110А | Звездочка |
Загрузка ...
|
|
| 3 | КИС 0202001А | Накладка |
Загрузка ...
|
|
| 4 | КИС 0202414А | Кольцо прижимное |
Загрузка ...
|
|
| 5 | КИС 0202415А | Звездочка Z=58 |
Загрузка ...
|
|
| 6 | КИС 0202605А | Ступица муфты |
Загрузка ...
|
|
| 7 | КИС 0202803А | Втулка |
Загрузка ...
|
|
| 8 | КИС 0600104 | Корпус |
Загрузка ...
|
|
| 9 | КИС 0902603А | Ось правая |
Загрузка ...
|
|
| 10 | Болт М8-6ех25.88.019 ГОСТ 7796-70 | Болт М8-6ех25.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | Болт М12-6ех65.88.019 ГОСТ 7796-70 | Болт М12-6ех65.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | Гайка М12-6G.6.019 ГОСТ 5915-70 | Гайка М12-6G.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 13 | Гайка М56х2,6.019 ГОСТ 11871-80 | Гайка М56х2,6.019 ГОСТ 11871-80 |
Загрузка ...
|
|
| 14 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 15 | Шайба 12.65Г.06 ГОСТ 6402-70 | Шайба 12.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 16 | Шпонка 2-12х2х45 ГОСТ 23360-78 | Шпонка 2-12х2х45 ГОСТ 23360-78 |
Загрузка ...
|
|
| 17 | Кольцо В-38 ГОСТ 13940-86 | Кольцо В-38 ГОСТ 13940-86 |
Загрузка ...
|
|
| 18 | Манжета 2.2-40х60-1 ГОСТ 8752-79 | Манжета 2.2-40х60-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 19 | Подшипник 11208 ГОСТ 8545-85 | Подшипник 11208 ГОСТ 8545-85 |
Загрузка ...
|
|
| 20 | Пружина тарельчатая ПС 120х60х4х4 ГОСТ 3 | Пружина тарельчатая ПС 120х60х4х4 ГОСТ 3054-79 |
Загрузка ...
|
|
| 21 | Шарик 6У.7.144ммР ГОСТ 3722-81 | Шарик 6У.7.144ммР ГОСТ 3722-81 |
Загрузка ...
|
|
| 22 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 23 | Н.026.228 | Крышка подшипника |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
