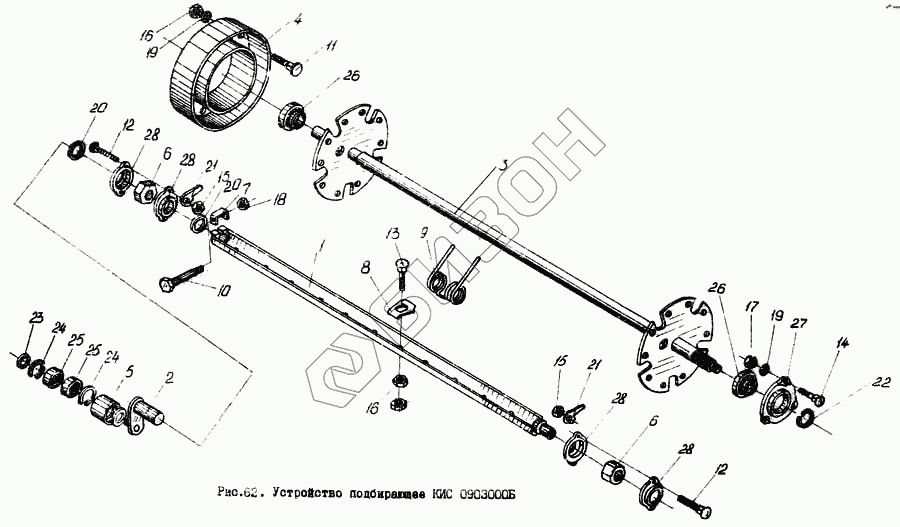

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Устройство подбирающее КИС 09030005
1
2
3
4
5
5
6
6
7
8
9
10
11
12
12
13
14
15
15
16
16
17
18
19
19
20
20
21
21
22
23
24
25
25
26
26
27
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС-0903000-Б | КИС-0903000-Б | Устройство подбирающее |
Загрузка ...
|
|
| КИС 0903020А | КИС 0903020А | Эксцентрик с роликом |
Загрузка ...
|
|
| КИС 0903060А | КИС 0903060А | Граблина |
Загрузка ...
|
|
| 1 | КИС 0903010Б | Держатель граблин |
Загрузка ...
|
|
| 2 | КИС 0903030Б | Эксцентрик |
Загрузка ...
|
|
| 3 | КИС-0903040 | Вал с диском |
Загрузка ...
|
|
| 4 | КИС-0903050-Б | Дорожка |
Загрузка ...
|
|
| 5 | КИС-0203604-В | Ролик |
Загрузка ...
|
|
| 6 | ПБ 16.01.002 | Подшипник |
Загрузка ...
|
|
| 7 | ПБ 16.01.403 | Шайба |
Загрузка ...
|
|
| 8 | ПБ 16.01.418 | Шайба зуба |
Загрузка ...
|
|
| 9 | ПБ 16.01.607 | Зуб пружинный |
Загрузка ...
|
|
| 10 | ПСБ 10.616 | Болт |
Загрузка ...
|
|
| 11 | Болт М10-6ех30.58.019 ГОСТ 7796-70 | Болт М10-6ех30.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | Болт М8х20.58.019 ГОСТ 7802-72 | Болт М8х20.58.019 ГОСТ 7802-72 |
Загрузка ...
|
|
| 13 | Болт М10х40.58.019 ГОСТ 7802-72 | Болт М10х40.58.019 ГОСТ 7802-72 |
Загрузка ...
|
|
| 14 | Болт М10-6ех40.58.019 ГОСТ 7802-72 | Болт М10-6ех40.58.019 ГОСТ 7802-72 |
Загрузка ...
|
|
| 15 | Гайка М8.6.019 ГОСТ 5915 | Гайка М8.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 16 | Гайка М10.6.019 ГОСТ 5915 | Гайка М10.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 17 | Гайка М10.6G.6.019 ГОСТ 5915 | Гайка М10.6G.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 18 | Гайка М12.6.019 ГОСТ 5915 | Гайка М12.6.019 ГОСТ 5915 |
Загрузка ...
|
|
| 19 | Шайба 10.65Г.06 ГОСТ 6402-70 | Шайба 10.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 20 | Шайба 36.01.019 ГОСТ 10450-68 | Шайба 36.01.019 ГОСТ 10450-68 |
Загрузка ...
|
|
| 21 | Шайба 8.01.019 ГОСТ 13463 -77 | Шайба 8.01.019 ГОСТ 13463 -77 |
Загрузка ...
|
|
| 22 | Кольцо В25 ГОСТ 13940-86 | Кольцо В25 ГОСТ 13940-86 |
Загрузка ...
|
|
| 23 | Кольцо Б15 ГОСТ 13942-68 | Кольцо Б15 ГОСТ 13942-68 |
Загрузка ...
|
|
| 24 | Кольцо В35 ГОСТ 13943-68 | Кольцо В35 ГОСТ 13943-68 |
Загрузка ...
|
|
| 25 | Подшипник 60202 ГОСТ 7242-70 | Подшипник 60202 ГОСТ 7242-70 |
Загрузка ...
|
|
| 26 | Подшипник 1680207 ТУ 37.006.084-77 | Подшипник 1680207 ТУ 37.006.084-77 |
Загрузка ...
|
|
| 27 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 28 | Н.027.212 | Полукорпус |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
