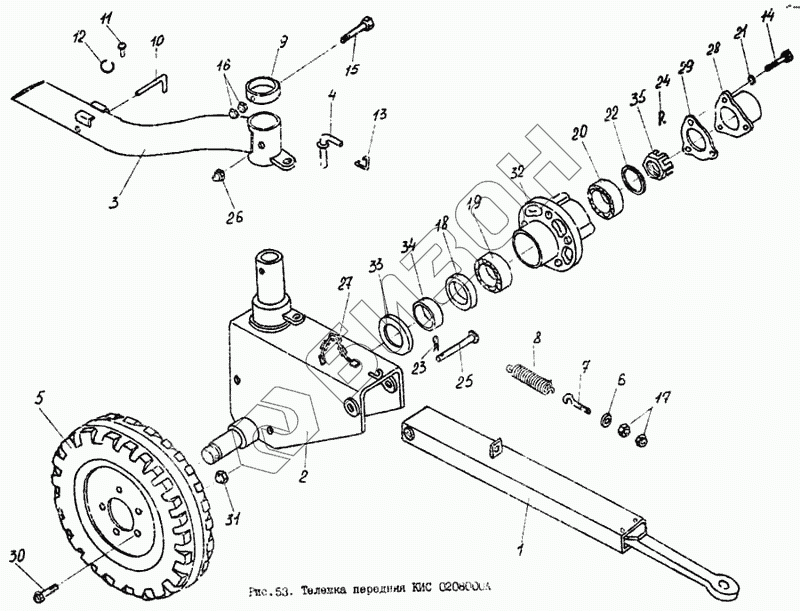

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Тележка передняя КИС 0208000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0208000А | КИС 0208000А | Тележка передняя |
Загрузка ...
|
|
| КИС-0208110 | КИС-0208110 | Каркас со ступицей в сборе |
Загрузка ...
|
|
| КИС-0208050-А | КИС-0208050-А | Фиксатор с манжетой и цепью в сборе |
Загрузка ...
|
|
| 1 | КИС 0208020А | Дышло |
Загрузка ...
|
|
| 2 | КИС 0208030А | Каркас |
Загрузка ...
|
|
| 3 | КИС 0208040А | Рычаг |
Загрузка ...
|
|
| 4 | КИС 0208080А | Фиксатор |
Загрузка ...
|
|
| 5 | КИС 0209150 | Колесо |
Загрузка ...
|
|
| 6 | КИС-0208101 | Шайба |
Загрузка ...
|
|
| 7 | КИС 0208601 | Захват |
Загрузка ...
|
|
| 8 | КИС 0208609 | Пружина |
Загрузка ...
|
|
| 9 | КИС 0208806 | Накладка |
Загрузка ...
|
|
| 10 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 11 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 12 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 13 | 793-8501104 | Кольцо цепочки |
Загрузка ...
|
|
| 14 | Болт М8х16.58.019 ГОСТ 7796-70 | Болт М8х16.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 15 | Болт М10х105.58.019 ГОСТ 7796-70 | Болт М10х105.58.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 16 | Гайка М10.6.016 ГОСТ 5915-70 | Гайка М10.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 17 | Гайка М12.6019 ГОСТ 5915-70 | Гайка М12.6019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | Манжета 1.2-55х80-1 ГОСТ 8752-79/ ОСТ 38 | Манжета 1.2-55х80-1 ГОСТ 8752-79/ ОСТ 3805146-78 |
Загрузка ...
|
|
| 19 | Подшипник 7207 ГОСТ 333-79 | Подшипник 7207 ГОСТ 333-79 |
Загрузка ...
|
|
| 20 | Подшипник 7208А ГОСТ 333-79 | Подшипник 7208А ГОСТ 333-79 |
Загрузка ...
|
|
| 21 | Шайба 8.65Г.019 ГОСТ 6402-70 | Шайба 8.65Г.019 ГОСТ 6402-70 |
Загрузка ...
|
|
| 22 | Шайба 2.24.01.019 ГОСТ 11371-73 | Шайба 2.24.01.019 ГОСТ 11371-73 |
Загрузка ...
|
|
| 23 | Шплинт 4х32-019 ГОСТ 397-79 | Шплинт 4х32-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 24 | Шплинт 5х40-019 ГОСТ 397-79 | Шплинт 5х40-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 25 | Ось 22-20в12х180БСт5пс019 ГОСТ 9650-71 | Ось 22-20в12х180БСт5пс019 ГОСТ 9650-71 |
Загрузка ...
|
|
| 26 | Масленка 1.2.Ц6 ГОСТ 19853-74 | Масленка 1.2.Ц6 ГОСТ 19853-74 |
Загрузка ...
|
|
| 27 | Цепь 4-5х35 ГОСТ 7070-75 | Цепь 4-5х35 ГОСТ 7070-75 |
Загрузка ...
|
|
| 28 | 50-3103484 | Крышка переднего колеса |
Загрузка ...
|
|
| 28 | А.04.02.013 | Крышка переднего колеса |
Загрузка ...
|
|
| 29 | 50-3103019 | Прокладка |
Загрузка ...
|
|
| 29 | А.04.02.014 | Прокладка |
Загрузка ...
|
|
| 30 | 40-3103016 | Болт переднего колеса |
Загрузка ...
|
|
| 30 | А.04.02.017-01 | Болт переднего колеса |
Загрузка ...
|
|
| 31 | 40-3103017 | Гайка крепления колеса |
Загрузка ...
|
|
| 31 | А.04.02.018 | Гайка крепления колеса |
Загрузка ...
|
|
| 32 | Н-130.02.201-02 | Ступица |
Загрузка ...
|
|
| 33 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 34 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 35 | Н.130.03.602 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
