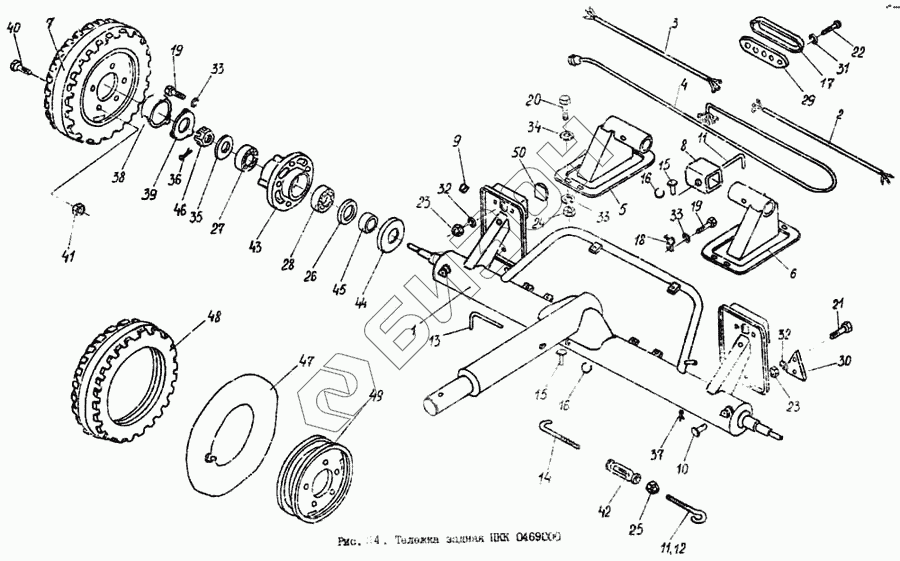

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Тележка задняя ПКК 04690011
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
15
16
16
17
18
19
19
20
21
22
23
23
24
25
25
26
27
28
29
30
31
32
32
33
33
33
34
35
36
37
38
38
39
39
40
40
41
41
42
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС-0209020 | КИС-0209020 | Устройство натяжное в сборе |
Загрузка ...
|
|
| ПКК 0469030 | ПКК 0469030 | Рама со ступицами в сборе |
Загрузка ...
|
|
| КИС 0209020-01 | КИС 0209020-01 | Устройство натяжное в сборе |
Загрузка ...
|
|
| 1 | ПКК 0469010 | Рама |
Загрузка ...
|
|
| 2 | ПКК 0469670 | Жгут транспортной тележки левый |
Загрузка ...
|
|
| 3 | ПКК 0469690 | Жгут транспортной тележки правый |
Загрузка ...
|
|
| 4 | ПКК 0469730 | Жгут транспортной тележки центральный |
Загрузка ...
|
|
| 5 | КИС 0209130А | Стойка |
Загрузка ...
|
|
| 6 | КИС 0209130А-01 | Стойка |
Загрузка ...
|
|
| 7 | КИС 0209150 | Колесо |
Загрузка ...
|
|
| 8 | КИС 0209190 | Подставка |
Загрузка ...
|
|
| 9 | КИС 0140061-02 | Втулка |
Загрузка ...
|
|
| 10 | КИС 0209602 | Палец |
Загрузка ...
|
|
| 11 | КИС-0209603 | Захват верхний |
Загрузка ...
|
|
| 12 | КИС 0209603-01 | Захват верхний |
Загрузка ...
|
|
| 13 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 14 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 14 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 15 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 16 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 17 | 54-00368 | Крышка панели |
Загрузка ...
|
|
| 18 | 887-8609035 | Скоба |
Загрузка ...
|
|
| 19 | Болт М8х16.88.019 ГОСТ 7796-70 | Болт М8х16.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 19 | Болт М8х16.88.019 ГОСТ 7796-70 | Болт М8х16.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 20 | Болт М8х40.88.019 ГОСТ 7796-70 | Болт М8х40.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | Болт М6х20.88.019 ГОСТ 7798-70 | Болт М6х20.88.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 22 | Винт ВМ5х18.58.01 9 ГОСТ 17473-72 | Винт ВМ5х18.58.01 9 ГОСТ 17473-72 |
Загрузка ...
|
|
| 23 | Гайка М6.6.016 ГОСТ 5915-70 | Гайка М6.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 24 | Гайка М8.6.016 ГОСТ 5915-70 | Гайка М8.6.016 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М16.6.019 ГОСТ 5915-70 | Гайка М16.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 25 | Гайка М16.6.019 ГОСТ 5915-70 | Гайка М16.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 26 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ОСТ 380 | Манжета 1,2-55х80-1 ГОСТ 8752-79/ОСТ 3805146-78 |
Загрузка ...
|
|
| 27 | Подшипник 7207 ГОСТ 333-79 | Подшипник 7207 ГОСТ 333-79 |
Загрузка ...
|
|
| 28 | Подшипник 7208А ГОСТ 333-79 | Подшипник 7208А ГОСТ 333-79 |
Загрузка ...
|
|
| 29 | Панель соединительная ПС5 ТУ 37.003.419- | Панель соединительная ПС5 ТУ 37.003.419-76 |
Загрузка ...
|
|
| 30 | Световозвращатель ФП-401 Б "0" ТУ 37.003 | Световозвращатель ФП-401 Б "0" ТУ 37.003.079-80 |
Загрузка ...
|
|
| 31 | Шайба ГОСТ 6402-70 5.65Г.06 | Шайба ГОСТ 6402-70 5.65Г.06 |
Загрузка ...
|
|
| 32 | Шайба 6.65Г.06 ГОСТ 6402-70 | Шайба 6.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 33 | Шайба 8.65Г.06 ГОСТ 6402-70 | Шайба 8.65Г.06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 35 | Шайба 2.24.01.019 ГОСТ 11371-78 | Шайба 2.24.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 36 | Шплинт 5х40-019 ГОСТ 397-79 | Шплинт 5х40-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 37 | Шплинт 5х45-019 ГОСТ 397-79 | Шплинт 5х45-019 ГОСТ 397-79 |
Загрузка ...
|
|
| 38 | 50-3103484 | Крышка переднего колеса |
Загрузка ...
|
|
| 38 | А04.02.013 | Крышка переднего колеса |
Загрузка ...
|
|
| 39 | А04.02.014 | Прокладка |
Загрузка ...
|
|
| 39 | 50-3103019 | Прокладка |
Загрузка ...
|
|
| 40 | 40-3103016 | Болт переднего колеса |
Загрузка ...
|
|
| 40 | А04.02.017-01 | Болт переднего колеса |
Загрузка ...
|
|
| 41 | 40-3103014 | Гайка крепления диска колеса |
Загрузка ...
|
|
| 41 | А04.02.018 | Гайка крепления диска колеса |
Загрузка ...
|
|
| 42 | Н.063.211 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 42 | Н.063.211 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 43 | Н-130.02.201-02 | Ступица |
Загрузка ...
|
|
| 44 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 45 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 46 | Н.130.03.602 | Гайка |
Загрузка ...
|
|
| 47 | Камера 5,50-16 ГОСТ 7463-69 | Камера 5,50-16 ГОСТ 7463-69 |
Загрузка ...
|
|
| 48 | Шина 5,50-16 ГОСТ 7463-69 | Шина 5,50-16 ГОСТ 7463-69 |
Загрузка ...
|
|
| 49 | 36.3101010-А2 | Колесо |
Загрузка ...
|
|
| 50 | Фонарь задний 331.3716 ГОСТ 6964-72 | Фонарь задний 331.3716 ГОСТ 6964-72 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
