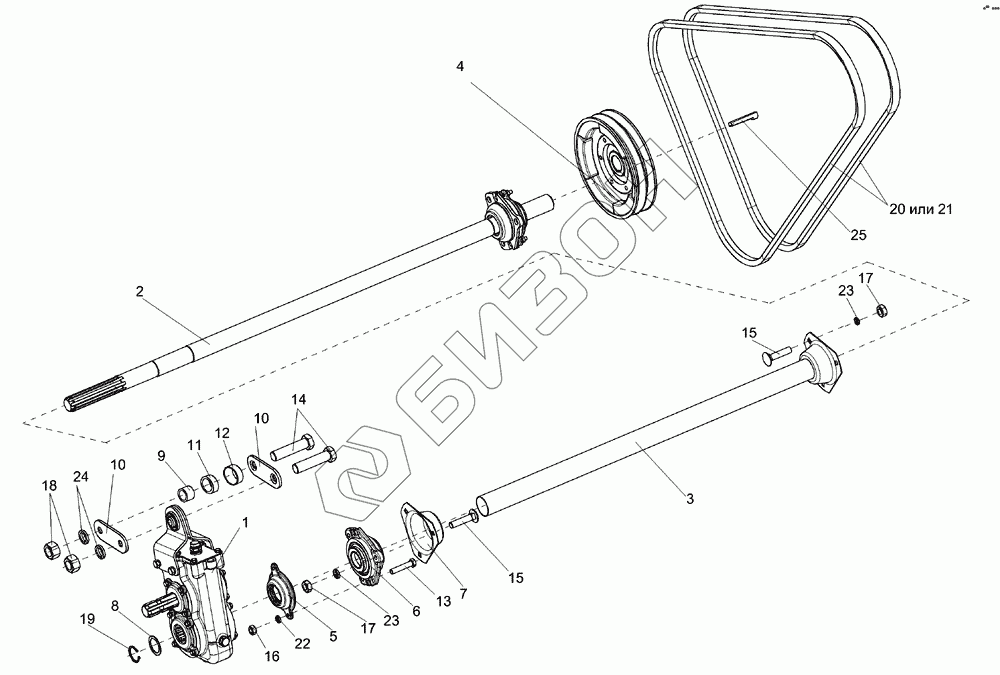

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Установка контрпривода
/108.gif)
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| ЖКЛ 1200010 | ЖКЛ 1200010 | Опора |
Загрузка ...
|
|
| 1 | ПКК 0409000 | Редуктор |
Загрузка ...
|
|
| 2 | ПКК 0464000 | Контрпривод |
Загрузка ...
|
|
| 3 | ПКК 0465000 | Кожух |
Загрузка ...
|
|
| 4 | КИС 0204010А | Шкив в сборе |
Загрузка ...
|
|
| 5 | КИС 0600020 | Крышка |
Загрузка ...
|
|
| 6 | КИС 0600030 | Корпус |
Загрузка ...
|
|
| 7 | КИС 0204402В | Чашка |
Загрузка ...
|
|
| 8 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 9 | ЖКЛ 0000003 | Втулка |
Загрузка ...
|
|
| 10 | ЖКЛ 0000407 | Пластина |
Загрузка ...
|
|
| 11 | ЖКЛ 0000611 | Втулка |
Загрузка ...
|
|
| 12 | ЖКЛ 0000801 | Корпус |
Загрузка ...
|
|
| 13 | [Болт М8-6ех40 – 7796] | Болт М8-6ех40 – 7796 |
Загрузка ...
|
|
| 14 | [Болт М16-6ех65 – 7796] | Болт М16-6ех65 – 7796 |
Загрузка ...
|
|
| 15 | [Болт М10-6ех45 – 7802] | Болт М10-6ех45 – 7802 |
Загрузка ...
|
|
| 16 | [Гайка М8-6g – 5915] | Гайка М8-6g – 5915 |
Загрузка ...
|
|
| 17 | [Гайка М10-6g – 5915] | Гайка М10-6g – 5915 |
Загрузка ...
|
|
| 18 | [Гайка М16-6g – 5915] | Гайка М16-6g – 5915 |
Загрузка ...
|
|
| 19 | [Кольцо В38 – 13940] | Кольцо В38 – 13940 |
Загрузка ...
|
|
| 20 | [Ремень 2НВ ВР2512 (фирма «Stоmil» Польша)] | Ремень 2НВ ВР2512 (фирма «Stоmil» Польша) |
Загрузка ...
|
|
| 21 | [Ремень С(В)-2500IПСх-1284.1] | Ремень С(В)-2500IПСх-1284.1 |
Загрузка ...
|
|
| 22 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 23 | [Шайба 10Т 65Г – 6402] | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 24 | [Шайба 16Т 65Г – 6402] | Шайба 16Т 65Г – 6402 |
Загрузка ...
|
|
| 25 | [Шпонка 12х8х70 – 24068] | Шпонка 12х8х70 – 24068 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
