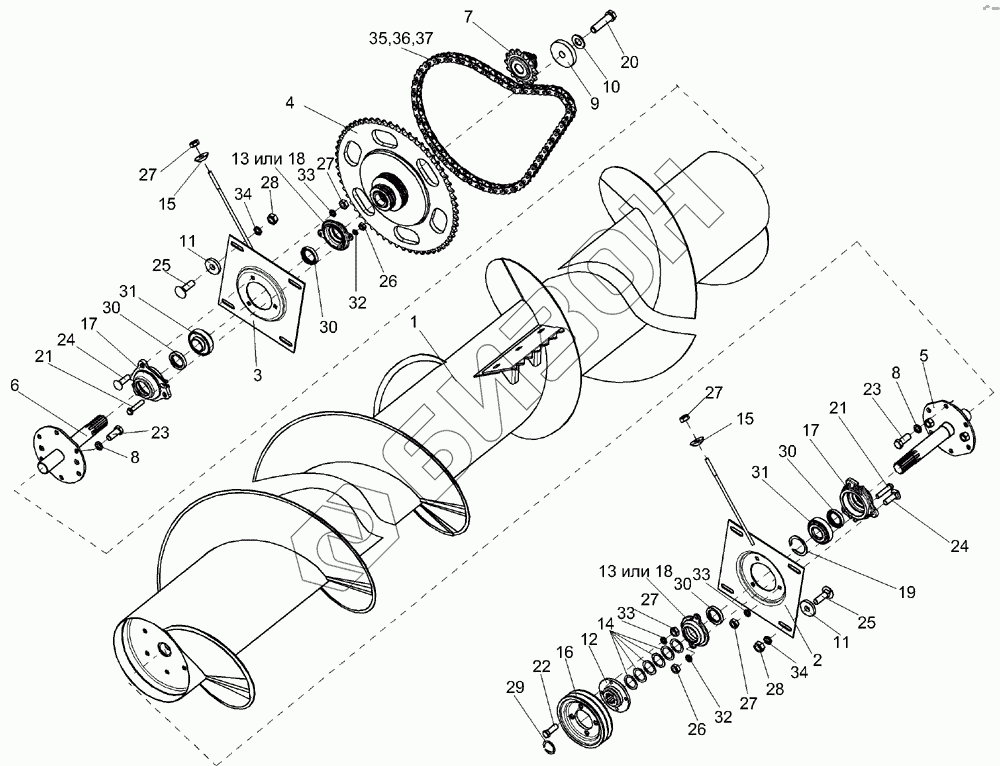

Графический каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Установка шнека
/107.gif)
1
2
3
4
5
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
17
18
18
19
20
21
21
22
23
23
24
24
25
25
26
26
27
27
27
27
27
27
28
28
29
30
30
30
30
30
31
31
32
32
33
33
33
33
34
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0600020 | КИС 0600020 | Крышка |
Загрузка ...
|
|
| КИС 0202150 | КИС 0202150 | Шкив |
Загрузка ...
|
|
| КИС 0600030 | КИС 0600030 | Корпус |
Загрузка ...
|
|
| 1 | ПКК 0462010Б | Шнек |
Загрузка ...
|
|
| 2 | КИС 0202080Б | Плита шнека |
Загрузка ...
|
|
| 3 | КИС 0202080Б-01 | Плита шнека |
Загрузка ...
|
|
| 4 | КИС 0202090А-01 | Муфта фрикционная |
Загрузка ...
|
|
| 5 | КИС 0202130 | Опора |
Загрузка ...
|
|
| 6 | КИС 0202140 | Опора |
Загрузка ...
|
|
| 7 | МКС 0533000 | Устройство натяжное |
Загрузка ...
|
|
| 8 | КЗР 0103439 | Шайба |
Загрузка ...
|
|
| 9 | КЗР 0312411-01 | Шайба пружинная |
Загрузка ...
|
|
| 10 | КЗР 0350607 | Шайба |
Загрузка ...
|
|
| 11 | КИС 0200409А | Шайба |
Загрузка ...
|
|
| 12 | КИС 0202611 | Ступица |
Загрузка ...
|
|
| 13 | КИС 0600003 | Крышка |
Загрузка ...
|
|
| 14 | КИС 0600419 | Шайба |
Загрузка ...
|
|
| 15 | КУЖ 0100106А | Шайба специальная |
Загрузка ...
|
|
| 16 | МКС 0530101 | Шкив |
Загрузка ...
|
|
| 17 | Н.026.088 | Корпус подшипника |
Загрузка ...
|
|
| 18 | Н.026.165 | Крышка подшипника |
Загрузка ...
|
|
| 19 | Н.026.507 | Кольцо |
Загрузка ...
|
|
| 20 | УЭС 0100603А-05 | Болт |
Загрузка ...
|
|
| 21 | [Болт М8-6ех40 – 7796] | Болт М8-6ех40 – 7796 |
Загрузка ...
|
|
| 22 | [Болт М10-6ех30 – 7796] | Болт М10-6ех30 – 7796 |
Загрузка ...
|
|
| 23 | [Болт М12-6ех30 – 7796] | Болт М12-6ех30 – 7796 |
Загрузка ...
|
|
| 24 | [Болт М10-6ех35 – 7802] | Болт М10-6ех35 – 7802 |
Загрузка ...
|
|
| 25 | [Болт М12-6ех40 – 7802] | Болт М12-6ех40 – 7802 |
Загрузка ...
|
|
| 26 | [Гайка М8-6g – 5915] | Гайка М8-6g – 5915 |
Загрузка ...
|
|
| 27 | [Гайка М10-6g – 5915] | Гайка М10-6g – 5915 |
Загрузка ...
|
|
| 27 | [Гайка М10-6g – 5915] | Гайка М10-6g – 5915 |
Загрузка ...
|
|
| 28 | [Гайка М12-6g – 5915] | Гайка М12-6g – 5915 |
Загрузка ...
|
|
| 29 | [Кольцо В38 – 13940] | Кольцо В38 – 13940 |
Загрузка ...
|
|
| 30 | [Манжета 2.2-40х60-1 – 8752] | Манжета 2.2-40х60-1 – 8752 |
Загрузка ...
|
|
| 30 | [Манжета 2.2-40х60-1 – 8752] | Манжета 2.2-40х60-1 – 8752 |
Загрузка ...
|
|
| 31 | [Подшипник 11208 – 28428] | Подшипник 11208 – 28428 |
Загрузка ...
|
|
| 32 | [Шайба 8Т 65Г – 6402] | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 33 | [Шайба 10Т 65Г – 6402] | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 33 | [Шайба 10Т 65Г – 6402] | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 34 | [Шайба 12Т 65Г – 6402] | Шайба 12Т 65Г – 6402 |
Загрузка ...
|
|
| 35 | [Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв.] | Цепь Пр-25,4-60 – 3568 L=1752,6 мм, 69 зв. |
Загрузка ...
|
|
| 36 | [Звено С-Пр-25,4-60-3568] | Звено С-Пр-25,4-60-3568 |
Загрузка ...
|
|
| 37 | [Звено П-Пр-25,4-60-13568] | Звено П-Пр-25,4-60-13568 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
