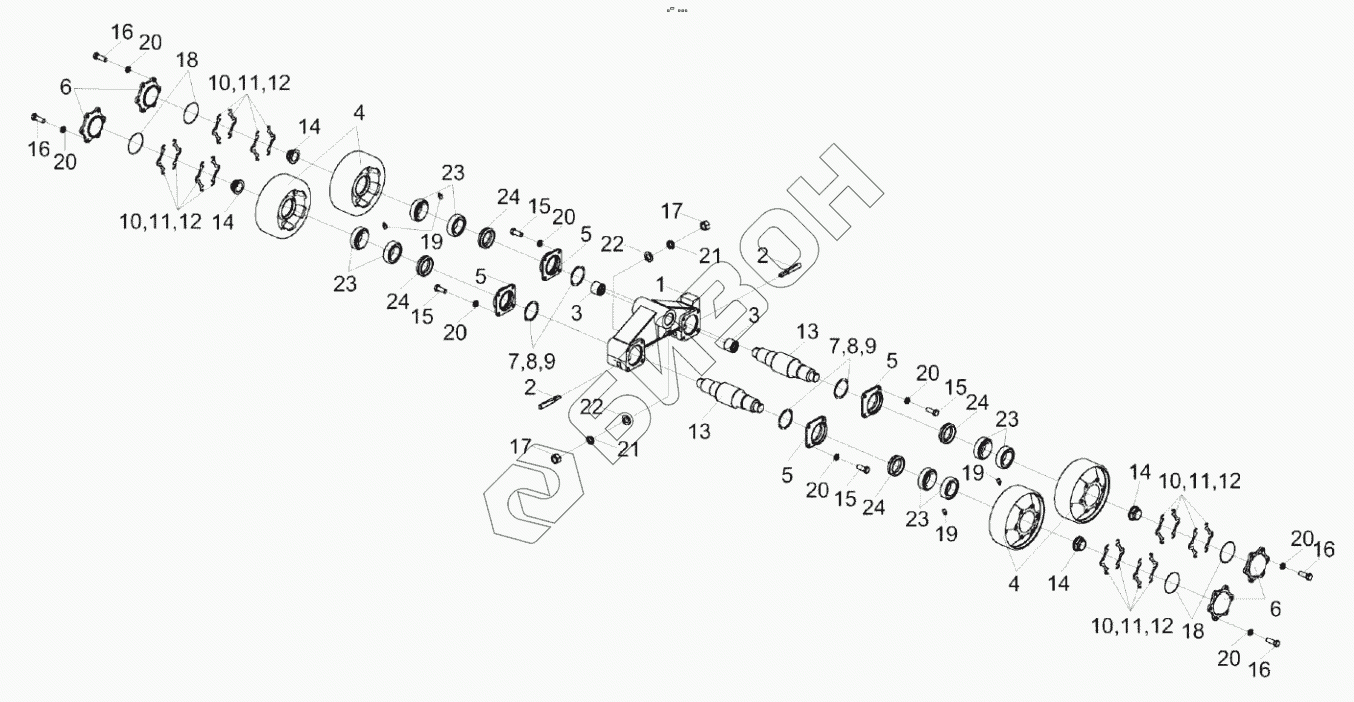

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Каретка КС-150С-0107070
КС-150С-0107080
КС-150С-0107080
КС-150С-0107080
КС-150С-0107070
КС-150С-0107070
КС-150С-0107070
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
12
12
13
13
14
14
14
14
15
15
15
15
16
16
16
16
17
17
18
18
19
19
19
20
20
20
20
20
20
20
20
21
21
22
22
23
23
23
23
24
24
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0107080 | КС-150С-0107080 | Кронштейн |
Загрузка ...
|
|
| КС-150С-0107070 | КС-150С-0107070 | Каретка |
Загрузка ...
|
|
| 1 | КС-150С-0107090 | Кронштейн |
Загрузка ...
|
|
| 2 | КЗК-10-0109619А | Клин |
Загрузка ...
|
|
| 3 | КС-150С-0107001 | Втулка |
Загрузка ...
|
|
| 4 | КС-150С-0107302 | Каток |
Загрузка ...
|
|
| 5 | КСР-150-0107101 | Крышка |
Загрузка ...
|
|
| 6 | КСР-150-0107102 | Крышка |
Загрузка ...
|
|
| 7 | КСР-150-0107501 | Кольцо |
Загрузка ...
|
|
| 8 | КСР-150-0107501-01 | Кольцо |
Загрузка ...
|
|
| 9 | КСР-150-0107501-02 | Кольцо |
Загрузка ...
|
|
| 10 | КСР-150-0107502 | Прокладка |
Загрузка ...
|
|
| 11 | КСР-150-0107502-01 | Прокладка |
Загрузка ...
|
|
| 12 | КСР-150-0107502-02 | Прокладка |
Загрузка ...
|
|
| 13 | КСР-150-0107601 | Вал |
Загрузка ...
|
|
| 14 | УЭС-16-4131605 | Гайка |
Загрузка ...
|
|
| 15 | Болт М12-6ех30-7796 | Болт М12-6ех30-7796 |
Загрузка ...
|
|
| 16 | Болт М12-6ех35-7796 | Болт М12-6ех35-7796 |
Загрузка ...
|
|
| 17 | Гайка М-16-6G-5915 | Гайка |
Загрузка ...
|
|
| 18 | Кольцо 095 – 18829/9833 | Кольцо |
Загрузка ...
|
|
| 19 | Масленка 1.2 Ц6-19853 | Масленка |
Загрузка ...
|
|
| 20 | Шайба 12Т 65Г-6402 | Шайба 12Т 65Г-6402 |
Загрузка ...
|
|
| 21 | Шайба 16Т 65Г-6402 | Шайба 16Т 65Г-6402 |
Загрузка ...
|
|
| 22 | Шайба С 16-11371 | Шайба |
Загрузка ...
|
|
| 23 | Подшипник 33112-Q | Подшипник |
Загрузка ...
|
|
| 24 | Н-05 11000125 | Уплотнение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
