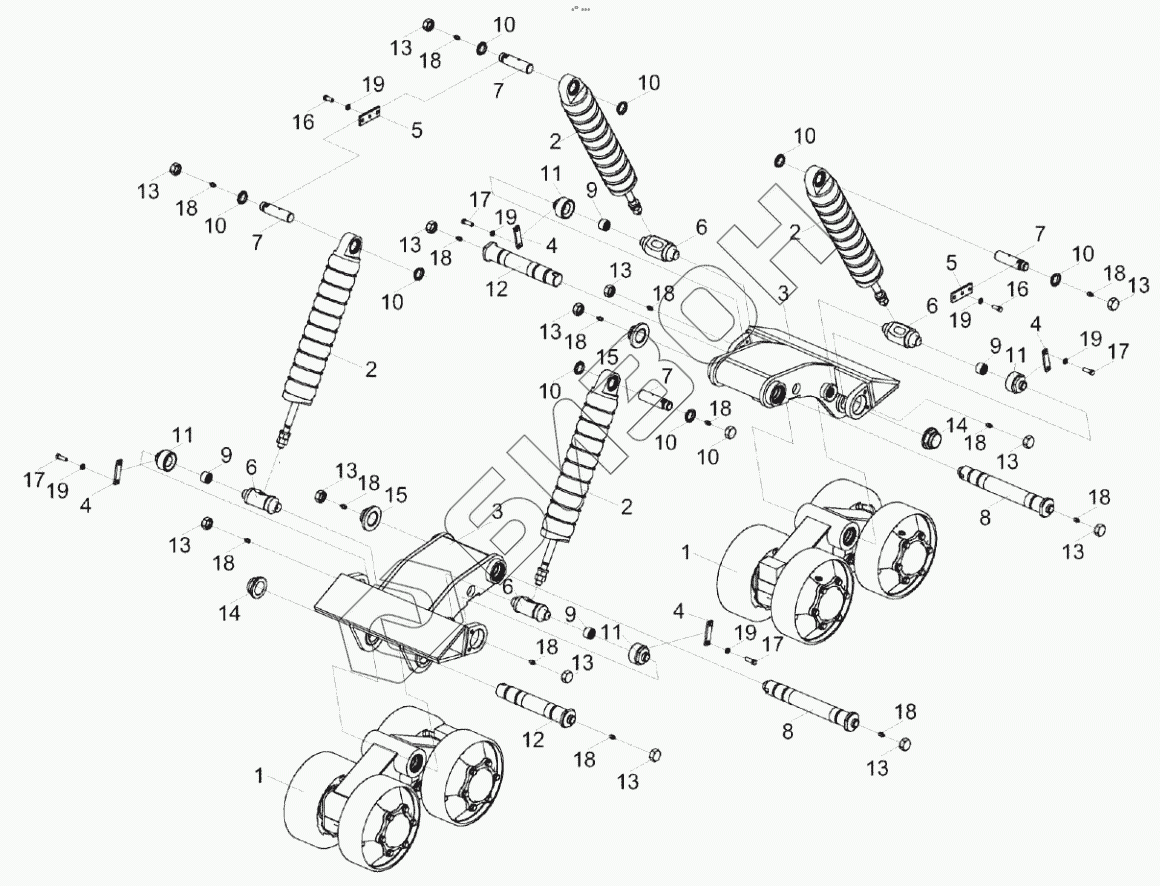

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Установка каретки КС-150С-0107200
КС-150С-0107170
КС-150С-0107170
КС-150С-0107200
КС-150С-0107200
1
1
2
2
2
2
3
3
4
4
4
4
5
5
6
6
6
6
7
7
7
7
8
8
9
9
9
9
10
10
10
10
10
10
10
10
10
11
11
11
11
12
12
13
13
13
13
13
13
13
13
13
13
13
13
13
14
14
15
15
16
16
17
17
17
17
18
18
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0107170 | КС-150С-0107170 | Втулка |
Загрузка ...
|
|
| КС-150С-0107200 | КС-150С-0107200 | Установка каретки |
Загрузка ...
|
|
| 1 | КС-150С-0107070 | Каретка |
Загрузка ...
|
|
| 2 | КС-150С-0107110 | Пружина |
Загрузка ...
|
|
| 3 | КС-150С-0107130 | Рычаг |
Загрузка ...
|
|
| 4 | КС-150С-0107412 | Пластина |
Загрузка ...
|
|
| 5 | КС-150С-0107413 | Пластина |
Загрузка ...
|
|
| 6 | КС-150С-0107605 | Ось |
Загрузка ...
|
|
| 7 | КС-150С-0107607 | Ось |
Загрузка ...
|
|
| 8 | КС-150С-0107608 | Ось |
Загрузка ...
|
|
| 9 | Кс-150С-0107003 | Втулка |
Загрузка ...
|
|
| 10 | КС-150С-0107613 | Втулка |
Загрузка ...
|
|
| 11 | КС-150С-0107622 | Втулка скольжения |
Загрузка ...
|
|
| 12 | КС-150С-0107614 | Ось |
Загрузка ...
|
|
| 13 | КС-150С-0107641 | Пробка |
Загрузка ...
|
|
| 14 | УЭС-16-4131605 | Гайка |
Загрузка ...
|
|
| 15 | УЭС 0108611 | Гайка |
Загрузка ...
|
|
| 16 | Болт М10-6ех25-7796 | Болт М10-6ех25-7796 |
Загрузка ...
|
|
| 17 | Болт М10-6gх30-7796 | Болт |
Загрузка ...
|
|
| 18 | Масленка 1.2 Ц6-19853 | Масленка |
Загрузка ...
|
|
| 19 | Шайба 10Т 65Г-6402 | Шайба 10Т 65Г-6402 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
