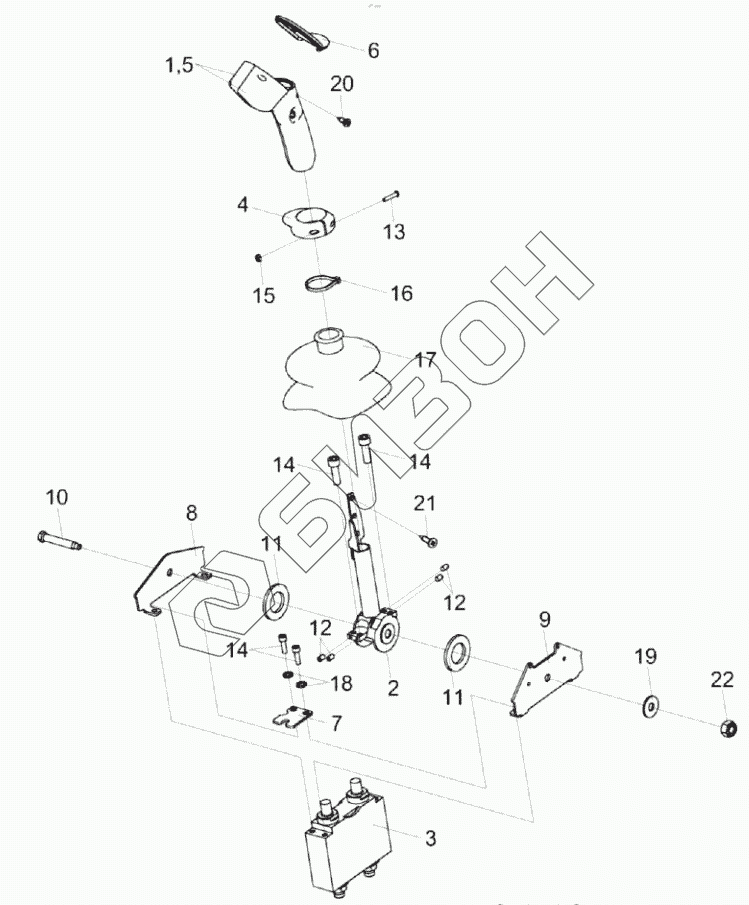

Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Привод управления КС-150С-0119790
КС-150С-0119800
КС-150С-0119790
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-150С-0119800 | КС-150С-0119800 | Привод управления |
Загрузка ...
|
|
| КС-150С-0119790 | КС-150С-0119790 | Привод управления |
Загрузка ...
|
|
| 1 | КЗК-12-0119053А | Корпус |
Загрузка ...
|
|
| 2 | КС-150С-0119930 | Рычаг |
Загрузка ...
|
|
| 3 | КС-150С-0601310 | Гидроблок управления |
Загрузка ...
|
|
| 4 | КЗК-12-0119054 | Упор |
Загрузка ...
|
|
| 5 | КЗК-12-0119065 | Корпус |
Загрузка ...
|
|
| 6 | КС-150С-0119066 | Панель |
Загрузка ...
|
|
| 7 | КС-150С-0119458 | Планка крепежная |
Загрузка ...
|
|
| 8 | КС-150С-0119451 | Стенка |
Загрузка ...
|
|
| 9 | КС-150С-0119459 | Стенка |
Загрузка ...
|
|
| 10 | КС-150С-0119616 | Болт |
Загрузка ...
|
|
| 11 | УЭС 0300001 | Накладка |
Загрузка ...
|
|
| 12 | Винт В.М3-6eх6 – 1476 | Винт |
Загрузка ...
|
|
| 13 | Винт В.М3-6eх14 – 17473 | Винт |
Загрузка ...
|
|
| 14 | Винт М6-6eх20 – 11738 | Винт |
Загрузка ...
|
|
| 15 | Гайка М3-6G – 5927 | Гайка |
Загрузка ...
|
|
| 16 | Лента стяжная | Лента стяжная |
Загрузка ...
|
|
| 17 | Чехол защитный | Чехол защитный |
Загрузка ...
|
|
| 18 | Шайба 6 65Г-6402 | Шайба 6 65Г-6402 |
Загрузка ...
|
|
| 19 | Шайба С 10-6958 | Шайба |
Загрузка ...
|
|
| 20 | Шуруп 3,0х12 | Шуруп |
Загрузка ...
|
|
| 21 | Шуруп 3,0х16 | Шуруп 3,0х16 |
Загрузка ...
|
|
| 22 | Гайка М8-10 DIN 985 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
