Графический каталог запасных частей к технике: Гомсельмаш KС-150С. Сиденье КС-150С-0119050

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

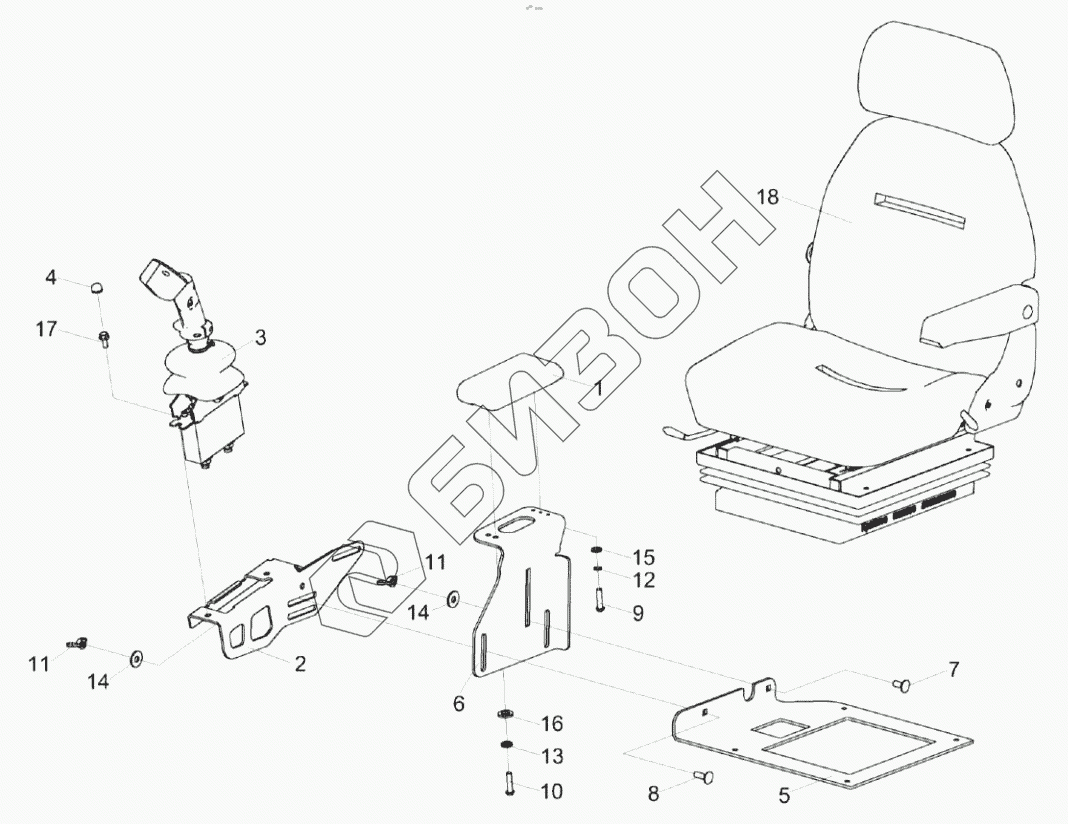

КС-150С-0119050
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
КС-150С-0119050 КС-150С-0119050 Сиденье
Загрузка ...
1 КВК 0129810 Подлокотник
Загрузка ...
2 КС-150С-0119440 Кронштейн
Загрузка ...
3 КС-150С-0119790 Привод управления
Загрузка ...
4 А30.04.017-02 Колпачок
Загрузка ...
5 КС-150С-0119419 Кронштейн
Загрузка ...
6 КС-150С-0119461 Стойка
Загрузка ...
7 Болт М10-6eх25 – 7802 Болт
Загрузка ...
8 Болт М10-6gх30 – 7802 Болт М10-6gх30 – 7802
Загрузка ...
9 Винт В.М4-6eх20 – 17473 Винт
Загрузка ...
10 Винт В.М6-6eх25 – 17473 Винт
Загрузка ...
11 Гайка М10-6G – 3032 Гайка
Загрузка ...
12 Шайба 4 65Г – 6402 Шайба
Загрузка ...
13 Шайба 6 65Г – 6402 Шайба
Загрузка ...
14 Шайба С.10.01 – 6958 Шайба
Загрузка ...
15 Шайба С.4.01 – 11371 Шайба
Загрузка ...
16 Шайба С.6.01 – 11371 Шайба
Загрузка ...
17 Болт DIN 6921-М8х20-8.8-А-А3G Болт
Загрузка ...
18 СТ 111.100.002 Сиденье оператора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
