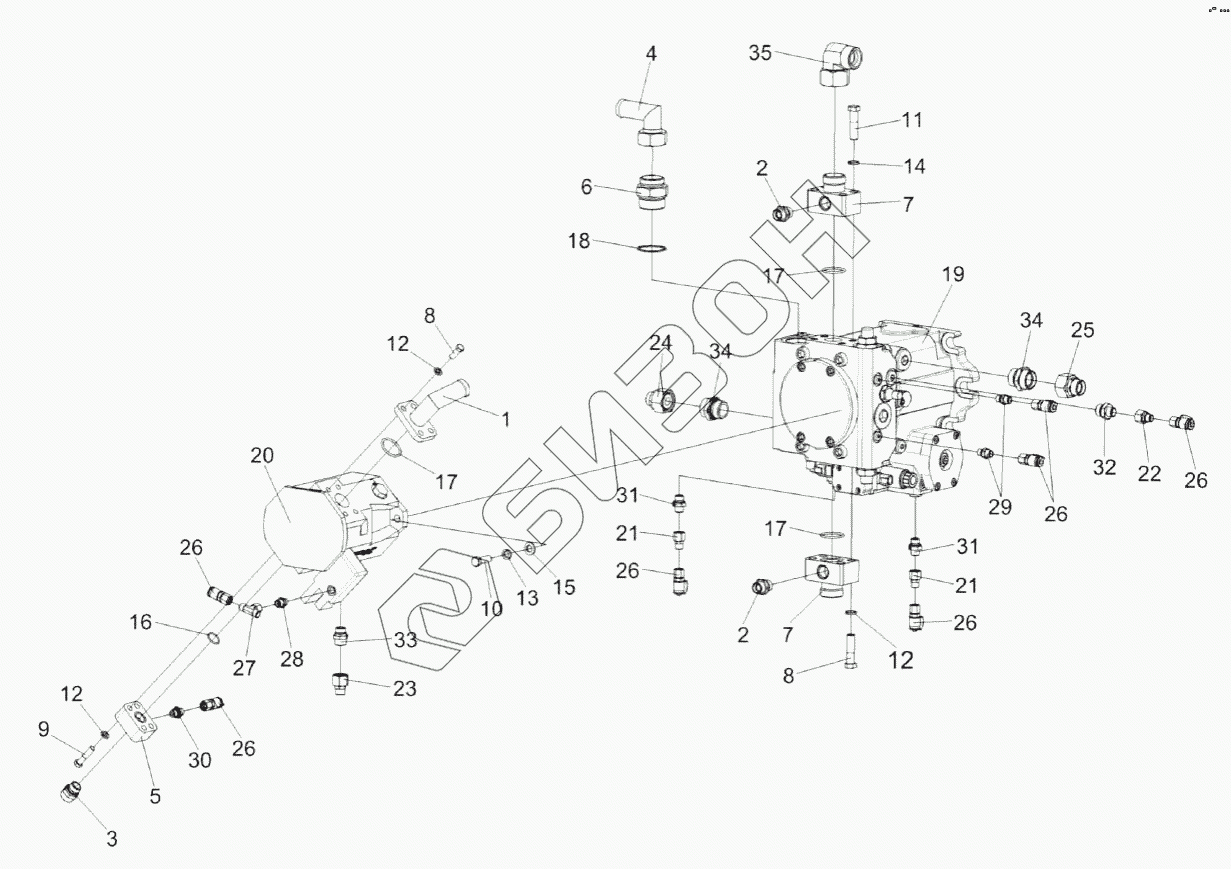

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Гидронасос двухсекционный КС-200-0604100Э1
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
12
12
13
14
15
16
17
17
17
18
19
20
21
21
22
23
24
25
26
26
26
26
26
26
27
28
29
30
31
31
32
33
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0604100Э1 | КС-200-0604100Э1 | Гидронасос двухсекционный |
Загрузка ...
|
|
| 1 | КС-200-0604600Э1 | Фланец всасывающий |
Загрузка ...
|
|
| 2 | ГШТ6012240-04 | Штуцер |
Загрузка ...
|
|
| 3 | ГШТ6012240-05 | Штуцер |
Загрузка ...
|
|
| 4 | МКС0108140 | Угольник |
Загрузка ...
|
|
| 5 | КС-200-0604601Э1 | Фланец |
Загрузка ...
|
|
| 6 | КС-200-0604603Э1 | Штуцер |
Загрузка ...
|
|
| 7 | КС-200-0604604Э1 | Фланец |
Загрузка ...
|
|
| 8 | БолтМ10-6eх25-7796 | Болт М10-6eх25-7796 |
Загрузка ...
|
|
| 9 | БолтМ10-6eх45-7796 | Болт М10-6eх45-7796 |
Загрузка ...
|
|
| 10 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 11 | БолтМ14-6eх55-7796 | Болт М14-6eх55-7796 |
Загрузка ...
|
|
| 12 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 13 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 14 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 15 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 16 | Кольцо022-026-25-2-2-18829/9833 | Кольцо |
Загрузка ...
|
|
| 17 | Кольцо038-044-36-2-2-18829/9833 | Кольцо 038-044-36-2-2-18829/9833 |
Загрузка ...
|
|
| 18 | 48М1-23358 | Прокладка |
Загрузка ...
|
|
| 19 | A4VG125EP4D1/32RNTF02F021SP | Гидронасос |
Загрузка ...
|
|
| 20 | MA10V028DFR131RPSC12N000 | Гидронасос |
Загрузка ...
|
|
| 21 | RED10/08LOMDCF | Переходник |
Загрузка ...
|
|
| 22 | RED12/08LOMDCF | Переходник |
Загрузка ...
|
|
| 23 | RED15/12LOMDCF | Переходник |
Загрузка ...
|
|
| 24 | RED28/18LOMDCF | Переходник |
Загрузка ...
|
|
| 25 | RED28/22LOMDCF | Переходник |
Загрузка ...
|
|
| 26 | АВ20-11/ВО8L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
Загрузка ...
|
|
| 27 | ET08LOMDCF | Тройник |
Загрузка ...
|
|
| 28 | GE08L7/16UNFOMDCF | Штуцер |
Загрузка ...
|
|
| 29 | GE08LMEDOMDCF | Штуцер |
Загрузка ...
|
|
| 30 | GE08LREDOMDCF | Штуцер |
Загрузка ...
|
|
| 31 | GE10LM16х1,5EDOMDCF | Штуцер |
Загрузка ...
|
|
| 32 | GE12LM22х1.5EDOMDCF | Штуцер |
Загрузка ...
|
|
| 33 | GE15L3/4UNFOMDCF | Штуцер |
Загрузка ...
|
|
| 34 | GE28LMEDOMDCF | Штуцер |
Загрузка ...
|
|
| 35 | EW30SOMDCF | Угольник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
