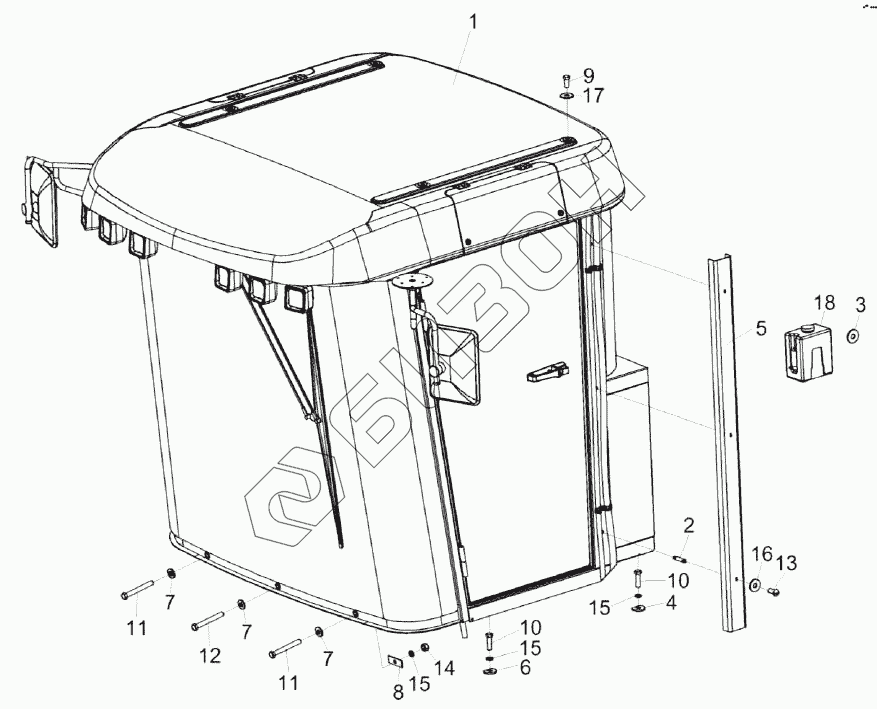

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка кабины КС-200-0120000Э1
1
2
3
4
5
6
7
7
7
8
9
10
10
11
11
12
13
14
15
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0120000Э1 | КС-200-0120000Э1 | Установка кабины |
Загрузка ...
|
|
| 1 | КС-200-0120010Э1 | Кабина |
Загрузка ...
|
|
| 2 | КВК0120608 | Ось |
Загрузка ...
|
|
| 3 | КГС0120032-01 | Втулка |
Загрузка ...
|
|
| 4 | КИС0200409А | Шайба |
Загрузка ...
|
|
| 5 | КСК-6025-0120005 | Кожух |
Загрузка ...
|
|
| 6 | МКС0200405-01 | Шайба |
Загрузка ...
|
|
| 7 | ПКК0100449А | Шайба |
Загрузка ...
|
|
| 8 | УЭС0200499 | Накладка |
Загрузка ...
|
|
| 9 | БолтМ12-6eх25-7796 | Болт М12-6eх25-7796 |
Загрузка ...
|
|
| 10 | БолтМ12х1,25-6eх40-7796 | Болт М12х1, 25-6eх40-7796 |
Загрузка ...
|
|
| 11 | БолтМ12х1,25-6eх100-7796 | Болт |
Загрузка ...
|
|
| 12 | БолтМ12х1,25-6eх120-7796 | Болт М12х1,25-6eх120-7796 |
Загрузка ...
|
|
| 13 | ВинтB.М6-6eх12-17473 | Винт B.М6-6eх12-17473 |
Загрузка ...
|
|
| 14 | ГайкаМ12х1,25-6G-5915 | Гайка М12х1,25-6G-5915 |
Загрузка ...
|
|
| 15 | Шайба12.65Г-6402 | Шайба 12.65Г-6402 |
Загрузка ...
|
|
| 16 | ШайбаC6.01-6958 | Шайба C 6.01-6958 |
Загрузка ...
|
|
| 17 | ШайбаC12.01-6958 | Шайба C 12.01-6958 |
Загрузка ...
|
|
| 18 | СЭАТ-34АДЮИ.060280.001 | Стеклоомыватель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
