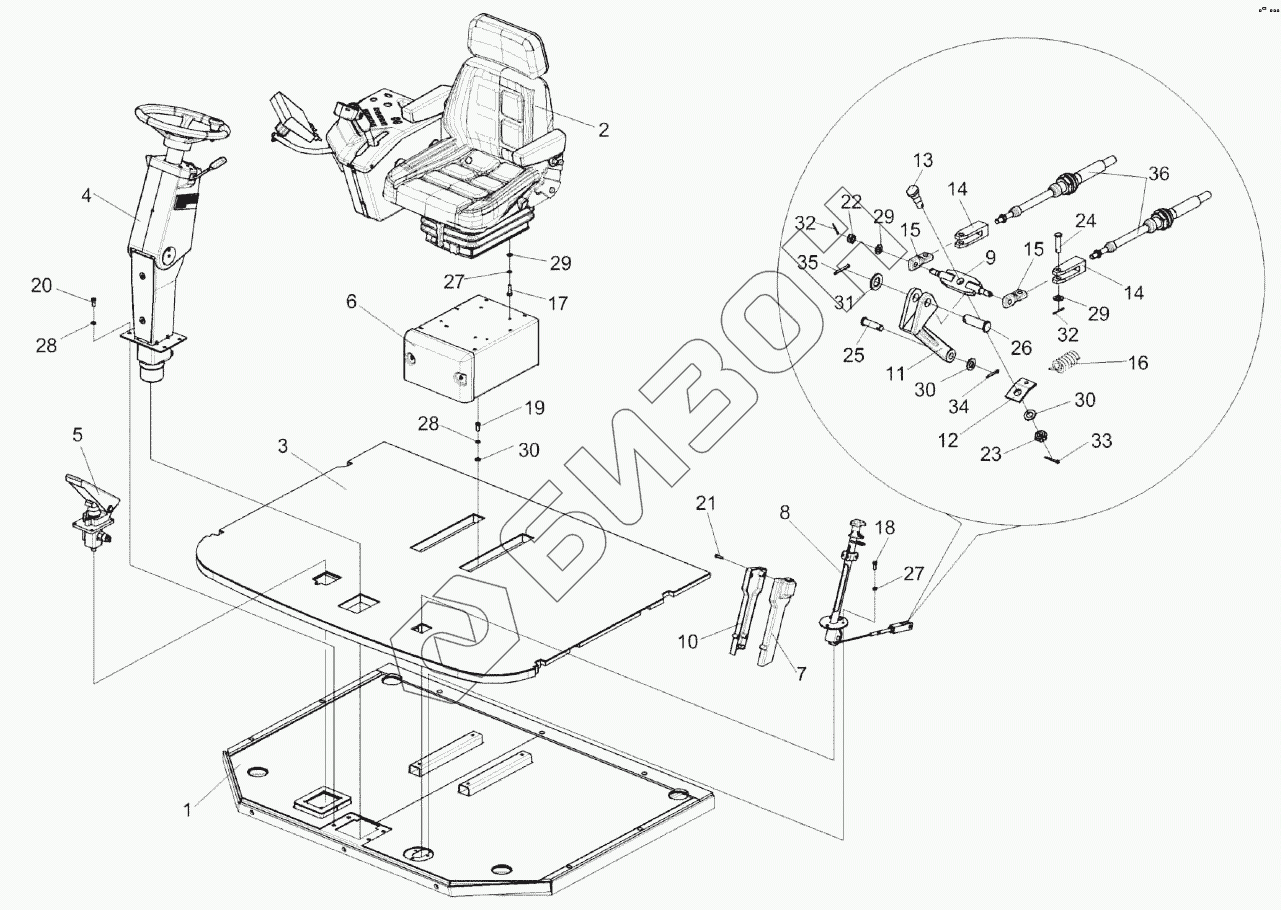

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Площадка управления КС-200-0119000Э1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
29
30
30
30
31
32
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0119000Э1 | КС-200-0119000Э1 | Площадка управления |
Загрузка ...
|
|
| 1 | КС-200-0119010Э1 | Площадка |
Загрузка ...
|
|
| 2 | КС-200-0119040Э1 | Сиденье |
Загрузка ...
|
|
| 3 | КС-200-0119090Э1 | Коврик |
Загрузка ...
|
|
| 4 | КС-200-0119230Э1 | Колонка рулевая |
Загрузка ...
|
|
| 5 | КС-200-0606300Э1 | Клапан тормозной |
Загрузка ...
|
|
| 6 | КВК0129340 | Кронштейн |
Загрузка ...
|
|
| 7 | УЭС0300270 | Крышка |
Загрузка ...
|
|
| 8 | УЭС0300710 | Колонка привода |
Загрузка ...
|
|
| 9 | РСМ10.04.15.130 | Качалка |
Загрузка ...
|
|
| 10 | УЭС0300087 | Крышка |
Загрузка ...
|
|
| 11 | УЭС0300205 | Рычаг |
Загрузка ...
|
|
| 12 | УЭС0300522 | Пластина |
Загрузка ...
|
|
| 13 | УЭС0300626 | Ось |
Загрузка ...
|
|
| 14 | УЭС0300686 | Вилка |
Загрузка ...
|
|
| 15 | УЭС0302611 | Сухарик |
Загрузка ...
|
|
| 16 | РСМ10.04.13.606Б | Пружина |
Загрузка ...
|
|
| 17 | БолтМ8-6eХ25-7796 | Болт М8-6eХ25-7796 |
Загрузка ...
|
|
| 18 | БолтМ8-6eХ30-7796 | Болт М8-6eХ30-7796 |
Загрузка ...
|
|
| 19 | БолтМ10-6eХ25-7796 | Болт М10-6eХ25-7796 |
Загрузка ...
|
|
| 20 | БолтМ10-6eХ30-7796 | Болт М10-6eХ30-7796 |
Загрузка ...
|
|
| 21 | ВинтB.М4-6eХ25-17473 | Винт B.М4-6eХ25-17473 |
Загрузка ...
|
|
| 22 | ГайкаМ8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 23 | ГайкаМ10-6G-5919 | Гайка М10-6G-5919 |
Загрузка ...
|
|
| 24 | Ось6-8b12Х30-9650 | Ось |
Загрузка ...
|
|
| 25 | Ось6-10b12Х36-9650 | Ось |
Загрузка ...
|
|
| 26 | Ось6-14b12Х45-9650 | Ось |
Загрузка ...
|
|
| 27 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба10Т.65Г-6402 | Шайба 10Т.65Г-6402 |
Загрузка ...
|
|
| 29 | ШайбаC.8.01-11371 | Шайба C.8.01-11371 |
Загрузка ...
|
|
| 30 | ШайбаC.10.01-11371 | Шайба C.10.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
|
| 32 | Шплинт2Х20-397 | Шплинт |
Загрузка ...
|
|
| 33 | Шплинт2,5Х20-397 | Шплинт |
Загрузка ...
|
|
| 34 | Шплинт3,2Х2-397 | Шплинт |
Загрузка ...
|
|
| 35 | Шплинт4Х22-397 | Шплинт |
Загрузка ...
|
|
| 36 | 113-075-03500 | Трос дистанционного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
