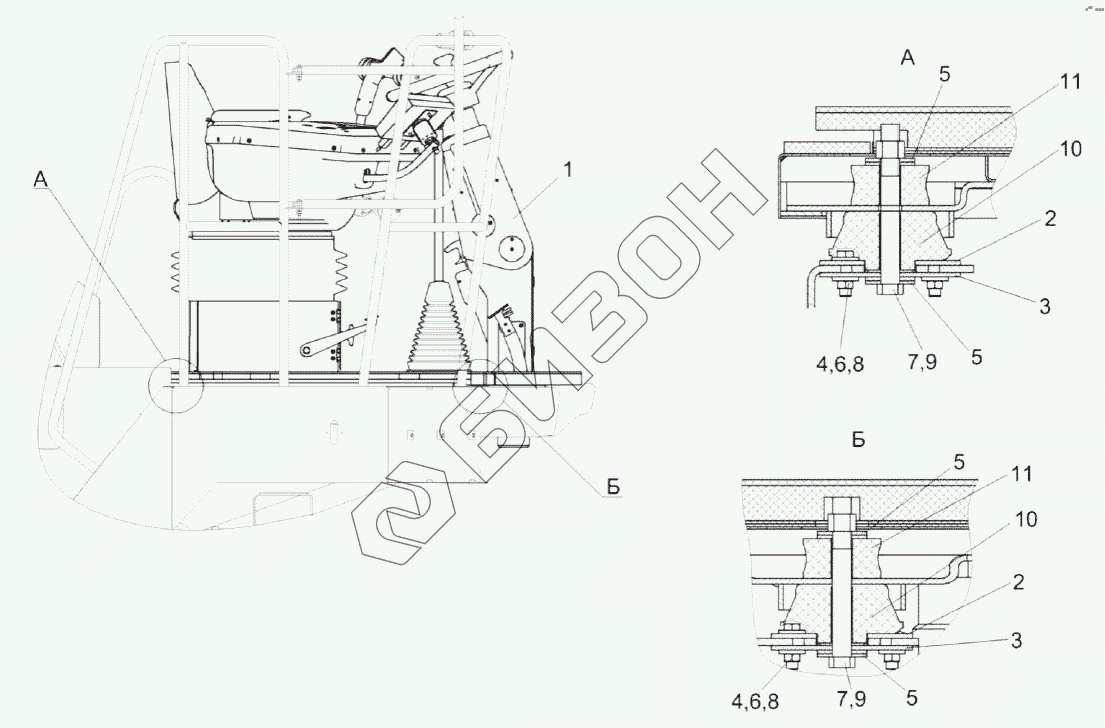

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка площадки управления КС-200-0119100Э1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4
5
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
КС-200-0119100Э1 КС-200-0119100Э1 Установка площадки управления
Загрузка ...
1 КС-200-0119000Э1 Площадка управления
Загрузка ...
2 КСК-6025-0119400 Пластина
Загрузка ...
3 КСК-6025-0119450 Пластина
Загрузка ...
4 КСН0100665-01 Шайба
Загрузка ...
5 КСН0114402 Шайба
Загрузка ...
6 БолтМ10-6eХ30-7796 Болт М10-6eХ30-7796
Загрузка ...
7 БолтМ16-6eХ130-7796 Болт М16-6eХ130-7796
Загрузка ...
8 ГайкаМ10-6G-5915 Гайка М10-6G-5915
Загрузка ...
9 ГайкаМ16-6G-5915 Гайка М16-6G-5915
Загрузка ...
10 80-6700160 Виброизолятор
Загрузка ...
11 130-5001364-В Подушка нижняя
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
