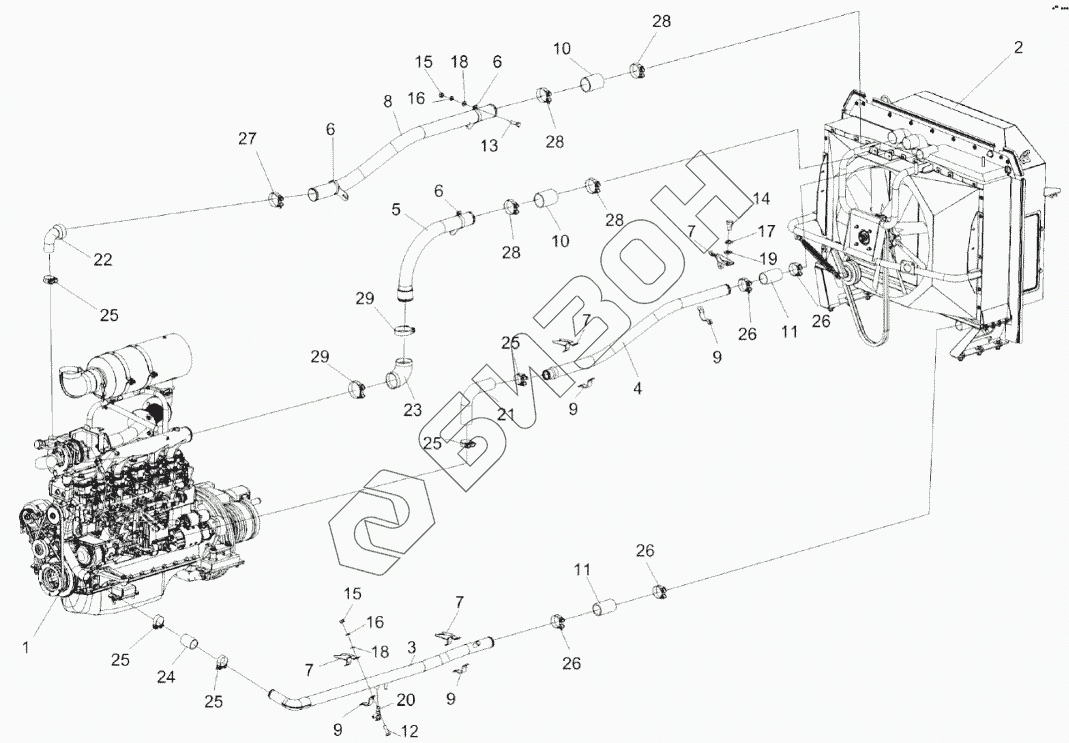

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка двигателя КС-200-0116000Э1
1
2
3
4
5
6
6
6
7
7
7
7
8
9
9
9
9
10
10
11
11
12
13
14
15
15
16
16
17
18
18
19
20
21
22
23
24
25
25
25
25
25
26
26
26
26
27
28
28
28
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0116000Э1 | КС-200-0116000Э1 | Установка двигателя |
Загрузка ...
|
|
| 1 | КС-200-0116010Э1 | Установка двигателя |
Загрузка ...
|
|
| 2 | КС-200-0116040Э1 | Радиатор |
Загрузка ...
|
|
| 3 | КС-200-0116150Э1 | Труба |
Загрузка ...
|
|
| 4 | КС-200-0116280Э1 | Труба |
Загрузка ...
|
|
| 5 | КС-200-0116290Э1 | Труба |
Загрузка ...
|
|
| 6 | КС-200-0116320Э1 | Кронштейн |
Загрузка ...
|
|
| 7 | КС-200-0116330Э1 | Кронштейн амортизатора |
Загрузка ...
|
|
| 8 | КС-200-0116809Э1 | Труба |
Загрузка ...
|
|
| 9 | КВС-2-0150404Б-01 | Хомут |
Загрузка ...
|
|
| 10 | КЗК-812-0106007 | Рукав 76х87,5-0,29-10362 |
Загрузка ...
|
|
| 11 | КЗК-12-3-0106015 | Рукав 60х73-0,49-10362 |
Загрузка ...
|
|
| 12 | БолтМ8-6eх25-7796 | Болт М8-6eх25-7796 |
Загрузка ...
|
|
| 13 | БолтМ8-6eх30-7796 | Болт М8-6eх30-7796 |
Загрузка ...
|
|
| 14 | БолтМ12-6eх20-7796 | Болт М12-6eх20-7796 |
Загрузка ...
|
|
| 15 | ГайкаМ8-6H-5915 | Гайка М8-6H-5915 |
Загрузка ...
|
|
| 16 | Шайба8Т.65Г-6402 | Шайба 8Т.65Г-6402 |
Загрузка ...
|
|
| 17 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 18 | ШайбаC8.01-10450 | Шайба C 8.01-10450 |
Загрузка ...
|
|
| 19 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 20 | ВС11-О | Кран ВС11-О |
Загрузка ...
|
|
| 21 | ELBOW90Ф55200Х200 | Патрубок |
Загрузка ...
|
|
| 22 | VENASIL90Ф76/51100Х100 | Патрубок |
Загрузка ...
|
|
| 23 | VENASIL90Ф90100Х100 | Патрубок |
Загрузка ...
|
|
| 24 | 55-66-80-0,2(2) | Рукав-деталь 55-66-80-0,22 |
Загрузка ...
|
|
| 25 | GBSM61/20W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 26 | GBSM71/25W2 | Хомут без компенсатора GBS M71/25 W2 |
Загрузка ...
|
|
| 27 | GBSM82/25W2 | Хомут без компенсатора |
Загрузка ...
|
|
| 28 | GBSM88/25W2 | Хомут без компенсатора GBS M 88/25 W2 |
Загрузка ...
|
|
| 29 | GBSM101/25W2 | Хомут без компенсатора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
