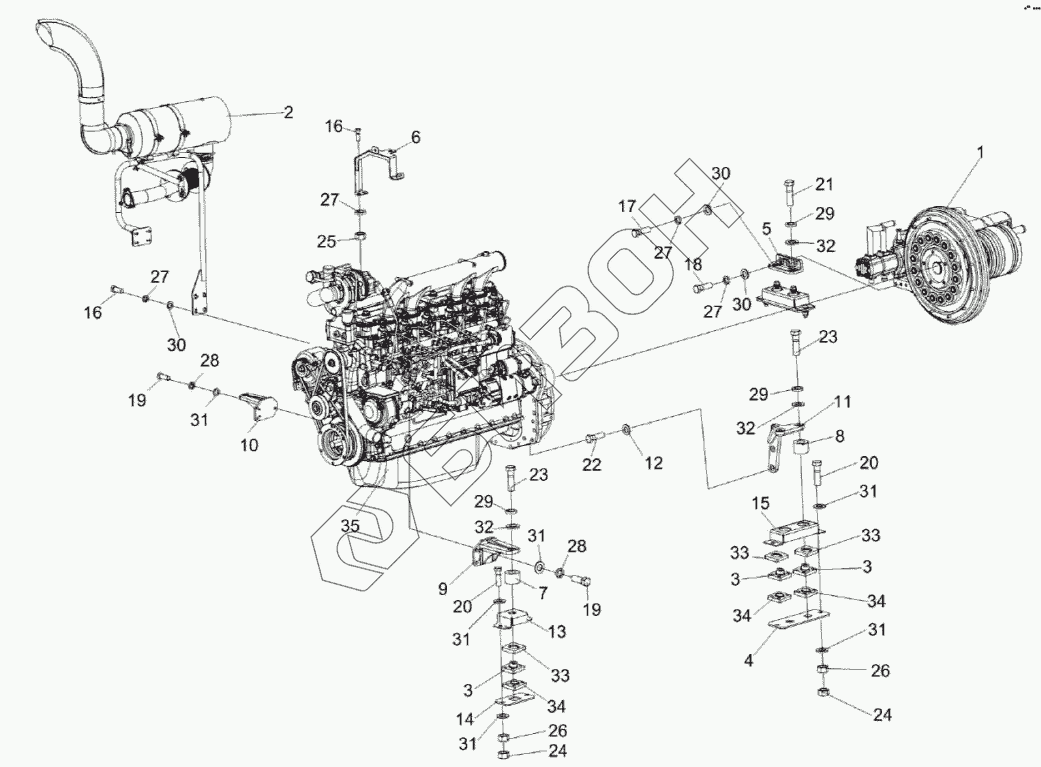

Графический каталог запасных частей к технике: Гомсельмаш KС-200. Установка двигателя КС-200-0116010Э1
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
22
23
23
24
24
25
26
26
27
27
27
27
28
28
29
29
29
30
30
30
31
31
31
31
31
31
32
32
32
33
33
33
34
34
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КС-200-0116010Э1 | КС-200-0116010Э1 | Установка двигателя |
Загрузка ...
|
|
| СЭУ0400410 | СЭУ0400410 | Амортизатор |
Загрузка ...
|
|
| КЗК-10-0106160 | КЗК-10-0106160 | Амортизатор |
Загрузка ...
|
|
| 1 | КС-200-0116030Э1 | Установка главного привода |
Загрузка ...
|
|
| 2 | КС-200-0116060Э1 | Установка глушителя |
Загрузка ...
|
|
| 3 | 54-3-68-1 | Гнездо с планкой |
Загрузка ...
|
|
| 4 | КЗК-10-0106421 | Пластина |
Загрузка ...
|
|
| 5 | КС-200-0116105Э1 | Опора двигателя |
Загрузка ...
|
|
| 6 | КС-200-0116424Э1 | Кронштейн |
Загрузка ...
|
|
| 7 | КС-200-0116603Э1 | Втулка |
Загрузка ...
|
|
| 8 | КС-200-0116603Э1-01 | Втулка |
Загрузка ...
|
|
| 9 | КЗК0106107 | Кронштейн |
Загрузка ...
|
|
| 10 | КЗК0106107-01 | Кронштейн |
Загрузка ...
|
|
| 11 | КЗК0106205 | Кронштейн |
Загрузка ...
|
|
| 12 | КИЛ0116416 | Шайба |
Загрузка ...
|
|
| 13 | СЭУ0400478 | Скоба |
Загрузка ...
|
|
| 14 | СЭУ0400483 | Пластина |
Загрузка ...
|
|
| 15 | УЭС0121401 | Скоба |
Загрузка ...
|
|
| 16 | БолтМ12-6eх35-7796 | Болт М12-6eх35-7796 |
Загрузка ...
|
|
| 17 | БолтМ12-6eх40-7796 | Болт М12-6eх40-7796 |
Загрузка ...
|
|
| 18 | БолтМ12-6eх60-7796 | Болт |
Загрузка ...
|
|
| 19 | БолтМ14-6eх40-7796 | Болт М14-6eх40-7796 |
Загрузка ...
|
|
| 20 | БолтМ14-6eх50-7796 | Болт М14-6eх50-7796 |
Загрузка ...
|
|
| 21 | БолтМ16-6eх55-7796 | Болт М16-6eх55-7796 |
Загрузка ...
|
|
| 22 | БолтМ16-6eх50-7796 | Болт М16-6eх50-7796 |
Загрузка ...
|
|
| 23 | БолтМ16-6eх100-7796 | Болт М16-6eх100-7796 |
Загрузка ...
|
|
| 24 | ГайкаМ14-6G-2526 | Гайка М14-6G-2526 |
Загрузка ...
|
|
| 25 | ГайкаМ12-6G-5915 | Гайка М12-6G-5915 |
Загрузка ...
|
|
| 26 | ГайкаМ14-6G-5915 | Гайка М14-6G-5915 |
Загрузка ...
|
|
| 27 | Шайба12Т.65Г-6402 | Шайба 12Т.65Г-6402 |
Загрузка ...
|
|
| 28 | Шайба14Т.65Г-6402 | Шайба 14Т.65Г-6402 |
Загрузка ...
|
|
| 29 | Шайба16Т.65Г-6402 | Шайба 16Т.65Г-6402 |
Загрузка ...
|
|
| 30 | ШайбаC.12.01-11371 | Шайба C.12.01-11371 |
Загрузка ...
|
|
| 31 | ШайбаC.14.01-11371 | Шайба C.14.01-11371 |
Загрузка ...
|
|
| 32 | ШайбаC.16.01-11371 | Шайба C.16.01-11371 |
Загрузка ...
|
|
| 33 | 54-01066 | Подушка верхняя |
Загрузка ...
|
|
| 34 | 54-01107 | Подушка нижняя |
Загрузка ...
|
|
| 35 | Д-260.4S3А-698 | Дизель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
