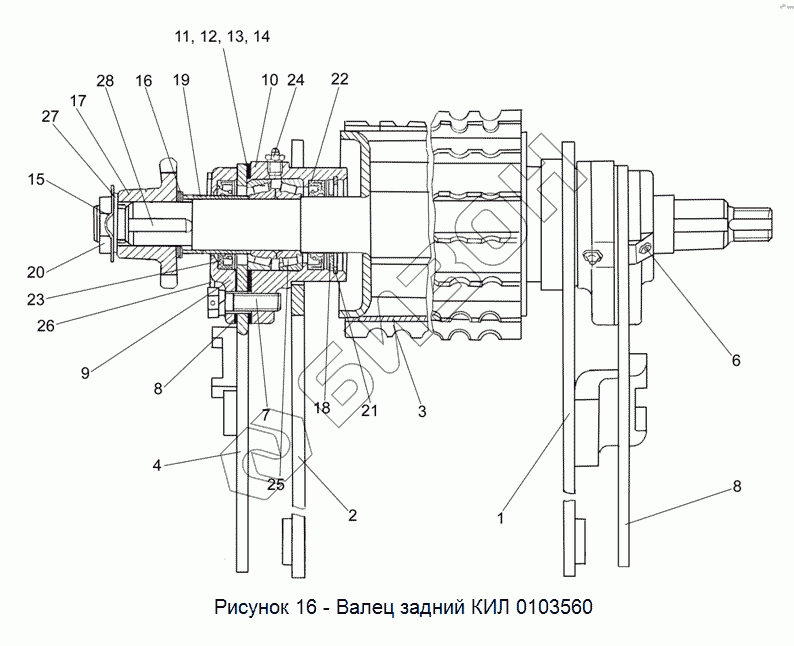

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИЛ 0103560 Валец задний
КИЛ 0103560
1
2
3
4
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103610 | КИС 0103610 | Крышка |
Загрузка ...
|
|
| КИС 0103630 | КИС 0103630 | Корпус |
Загрузка ...
|
|
| КИЛ 0103560 | КИЛ 0103560 | Валец задний |
Загрузка ...
|
|
| 1 | КИЛ 0103050 | Рычаг левый |
Загрузка ...
|
|
| 2 | КИЛ 0103060 | Рычаг правый |
Загрузка ...
|
|
| 3 | КИС 0103570 | Валец задний |
Загрузка ...
|
|
| 4 | КИС 0103580 | Пластина |
Загрузка ...
|
|
| 5 | КИС 0103590 | Пластина |
Загрузка ...
|
|
| 6 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 7 | КИЛ 0103634-02 | Болт |
Загрузка ...
|
|
| 8 | КИС 0103001А | Прокладка |
Загрузка ...
|
|
| 9 | КИС 0103103А | Крышка |
Загрузка ...
|
|
| 10 | КИС 0103208 | Корпус |
Загрузка ...
|
|
| 11 | КИС 0103404Б | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | КИС 0103404Б-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | КИС 0103404Б-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | КИС 0103404Б-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | КИС 0103413 | Шайба стопорная |
Загрузка ...
|
|
| 16 | КИС 0103431 | Шайба регулировочная |
Загрузка ...
|
|
| 17 | КИС 0103605А | 3вездочка |
Загрузка ...
|
|
| 18 | КИС 0103464 | Шайба защитная |
Загрузка ...
|
|
| 19 | КИС 0103801 | Втулка |
Загрузка ...
|
|
| 20 | Гайка М24х2-6G -2526 | Гайка М24х2-6G -2526 |
Загрузка ...
|
|
| 21 | Кольцо В62 -13943 | Кольцо В62 -13943 |
Загрузка ...
|
|
| 22 | Манжета 2.2 -40х60-1 -8752 | Манжета 2.2 -40х60-1 -8752 |
Загрузка ...
|
|
| 23 | Манжета 2.2 -40х60-1 -8752 | Манжета 2.2 -40х60-1 -8752 |
Загрузка ...
|
|
| 24 | Масленка 1.2.Ц6 -19853 | Масленка 1.2.Ц6 -19853 |
Загрузка ...
|
|
| 25 | Подшипник 2007107 | Подшипник 2007107 |
Загрузка ...
|
|
| 26 | Проволока 1,6–0–4 – 3282 | Проволока 1,6–0–4 – 3282 |
Загрузка ...
|
|
| 27 | Шайба 24.01 -11371 | Шайба 24.01 -11371 |
Загрузка ...
|
|
| 28 | Шпонка 2 –8х7х36 –23360 | Шпонка 2 –8х7х36 –23360 |
Загрузка ...
|
