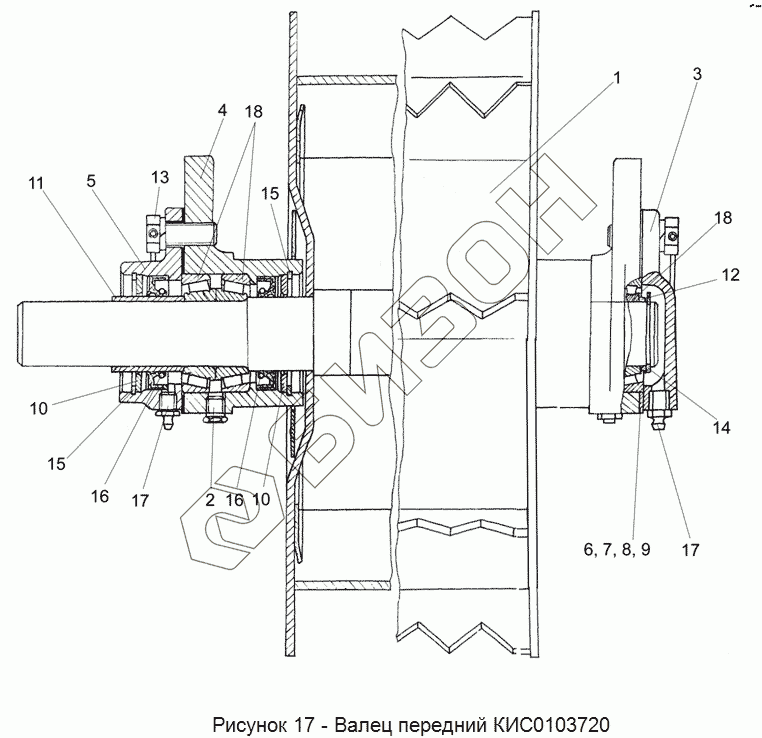

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0103720 Валец передний
КИС 0103720
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
15
16
16
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103530 | КИС 0103530 | Крышка |
Загрузка ...
|
|
| КИС 0103540 | КИС 0103540 | Корпус |
Загрузка ...
|
|
| КИС 0103720 | КИС 0103720 | Валец передний |
Загрузка ...
|
|
| 1 | КИС 0103550 | Валец передний |
Загрузка ...
|
|
| 2 | КУЖ 0108010 | Клапан предохранительный |
Загрузка ...
|
|
| 3 | КИС 0103104 | Крышка |
Загрузка ...
|
|
| 4 | КИС 0103206 | Корпус |
Загрузка ...
|
|
| 5 | КИС 0103207 | Крышка |
Загрузка ...
|
|
| 6 | КИС 0103404Б | Прокладка регулировочная |
Загрузка ...
|
|
| 7 | КИС 0103404Б-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 8 | КИС 0103404Б-02 | Прокладка регулировочная |
Загрузка ...
|
|
| 9 | КИС 0103404Б-03 | Прокладка регулировочная |
Загрузка ...
|
|
| 10 | КИС 0103464 | Шайба защитная |
Загрузка ...
|
|
| 11 | КИС 0103801 | Втулка |
Загрузка ...
|
|
| 12 | КИС 0103804 | Втулка |
Загрузка ...
|
|
| 13 | Болт 3 М12-6ех30 -7796 | Болт 3 М12-6ех30 -7796 |
Загрузка ...
|
|
| 14 | Кольцо 1А35 -13940 | Кольцо 1А35 -13940 |
Загрузка ...
|
|
| 15 | Кольцо В62 -13943 | Кольцо В62 -13943 |
Загрузка ...
|
|
| 16 | Манжета 2.2-40х60-1 -8752 | Манжета 2.2-40х60-1 -8752 |
Загрузка ...
|
|
| 17 | Масленка 1.2 -19853 | Масленка 1.2 -19853 |
Загрузка ...
|
|
| 18 | Подшипник 2007107 | Подшипник 2007107 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
