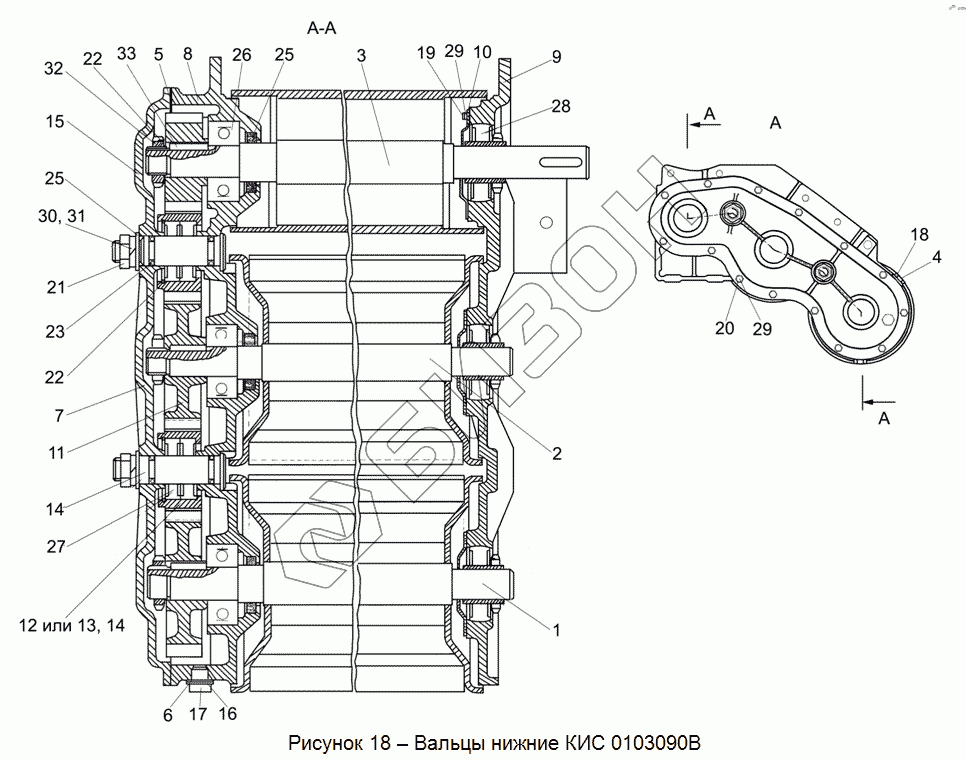

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0103090В Вальцы нижние
КИС 0103090В
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
22
23
24
25
25
26
27
28
29
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0103090В | КИС 0103090В | Вальцы нижние |
Загрузка ...
|
|
| 1 | КИС 0103110А | Валец передний нижний |
Загрузка ...
|
|
| 2 | КИС 0103120Б | Валец средний нижний |
Загрузка ...
|
|
| 3 | КИС 0103350 | Валец гладкий |
Загрузка ...
|
|
| 4 | РФ 00.0 1.000 | Сапун |
Загрузка ...
|
|
| 5 | КИС 0103005 | Прокладка |
Загрузка ...
|
|
| 6 | КИС 0103007 | Прокладка |
Загрузка ...
|
|
| 7 | КИС 0103105 | Крышка |
Загрузка ...
|
|
| 8 | КИС 0103108А | Корпус |
Загрузка ...
|
|
| 9 | КИС 0103112 | Опора |
Загрузка ...
|
|
| 10 | КИС 0103417 | Крышка |
Загрузка ...
|
|
| 11 | КИС 0103652 | Колесо |
Загрузка ...
|
|
| 12 | КИС 0103653 | Шестерня |
Загрузка ...
|
|
| 13 | КИС 0103653-01 | Шестерня |
Загрузка ...
|
|
| 14 | КИС 0103654 | Ось |
Загрузка ...
|
|
| 15 | КИС 0103662 | Шестерня |
Загрузка ...
|
|
| 16 | КУЖ 0110401 | Шайба |
Загрузка ...
|
|
| 17 | КУЖ 0110615 | Пробка |
Загрузка ...
|
|
| 18 | РФ 00.00.002 | Прокладка |
Загрузка ...
|
|
| 19 | Болт М8-6ех16 -7796 | Болт М8-6ех16 -7796 |
Загрузка ...
|
|
| 20 | Болт М8-6ех20 -7796 | Болт М8-6ех20 -7796 |
Загрузка ...
|
|
| 21 | Гайка М22х1,5-6G -2526 | Гайка М22х1,5-6G -2526 |
Загрузка ...
|
|
| 22 | Гайка 33х1,5-6Н -11671 | Гайка 33х1,5-6Н -11671 |
Загрузка ...
|
|
| 23 | Кольцо 024-030-36-2-2 -9833 | Кольцо 024-030-36-2-2 -9833 |
Загрузка ...
|
|
| 24 | Кольцо В62 -13941 | Кольцо В62 -13941 |
Загрузка ...
|
|
| 25 | Манжета 2,2-40х60-1 -8752 | Манжета 2,2-40х60-1 -8752 |
Загрузка ...
|
|
| 26 | Подшипник 1607 -28428 | Подшипник 1607 -28428 |
Загрузка ...
|
|
| 27 | Подшипник 180206С17 -8882 | Подшипник 180206С17 -8882 |
Загрузка ...
|
|
| 28 | Подшипник 168020717 | Подшипник 168020717 |
Загрузка ...
|
|
| 29 | Шайба 8Т 65Г -6402 | Шайба 8Т 65Г -6402 |
Загрузка ...
|
|
| 30 | Шайба 22Т 65Г -6402 | Шайба 22Т 65Г -6402 |
Загрузка ...
|
|
| 31 | Шайба 22.01 -11371 | Шайба 22.01 -11371 |
Загрузка ...
|
|
| 32 | Шайба 33.01 -11872 | Шайба 33.01 -11872 |
Загрузка ...
|
|
| 33 | Шпонка 2-10х8х36 -23360 | Шпонка 2-10х8х36 -23360 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
