Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0203020Б Граблина

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6

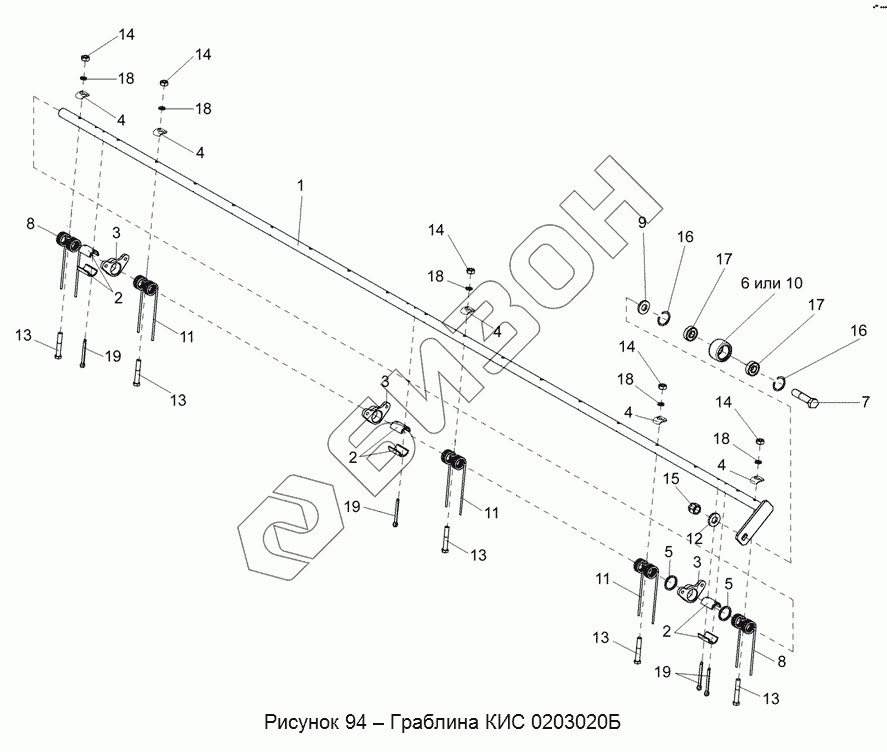

КИС 0203020Б
1
2
2
2
3
3
3
4
4
4
4
4
5
5
6
7
8
8
9
10
11
11
11
12
13
13
13
13
13
14
14
14
14
14
15
16
16
17
17
18
18
18
18
18
19
19
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
КИС 0203120Б КИС 0203120Б Ролик
Загрузка ...
КИС 0203020Б КИС 0203020Б Граблина
Загрузка ...
1 КИС 0203070Б Держатель
Загрузка ...
2 КИС 0203009 Вкладыш
Загрузка ...
3 КИС 0203102В Опора
Загрузка ...
4 КИС 0203404Б Шайба
Загрузка ...
5 КИС 0203405Б Кольцо
Загрузка ...
6 КИС 0203604В Ролик
Загрузка ...
7 КИС 0203605Б Палец ролика
Загрузка ...
8 КИС 0203606В Граблина
Загрузка ...
9 КИС 0203611 Кольцо
Загрузка ...
10 КИС 0203804 Ролик
Загрузка ...
11 КИС 0903609 Зуб пружинный
Загрузка ...
12 КСН 0101621 Шайба
Загрузка ...
13 Болт М10-6ех60 – 7796 Болт М10-6ех60 – 7796
Загрузка ...
14 Гайка М10-6G – 5915 Гайка М10-6G–5915
Загрузка ...
15 Гайка М14-6G – 2526 Гайка М14-6G – 2526
Загрузка ...
16 Кольцо В35 – 13942 Кольцо В35 – 13942
Загрузка ...
17 Подшипник 80202 – 7242 Подшипник 80202 – 7242
Загрузка ...
18 Шайба 10Т 65Г – 6402 Шайба 10Т 65Г – 6402
Загрузка ...
19 Шплинт 6,3х56 – 397 Шплинт 6,3х56 – 397
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
