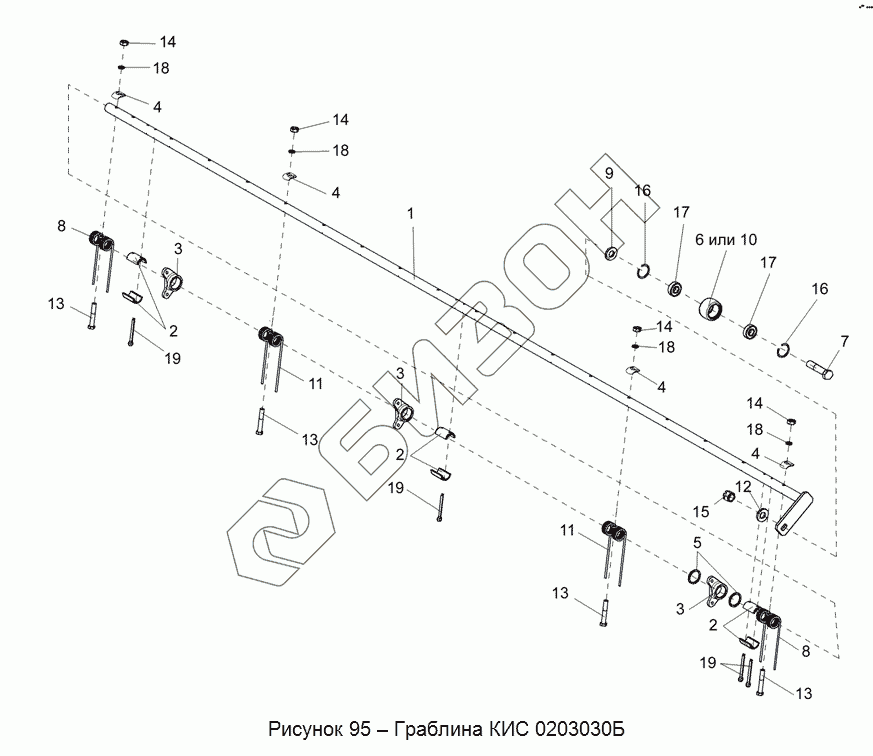

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0203030Б Граблина
КИС 0203030Б
1
2
2
2
3
3
3
4
4
4
4
5
6
7
8
8
9
10
11
11
12
13
13
13
13
14
14
14
14
15
16
16
17
17
18
18
18
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0203120Б | КИС 0203120Б | Ролик |
Загрузка ...
|
|
| КИС 0203030Б | КИС 0203030Б | Граблина |
Загрузка ...
|
|
| 1 | КИС 0203070Б-01 | Держатель |
Загрузка ...
|
|
| 2 | КИС 0203009 | Вкладыш |
Загрузка ...
|
|
| 3 | КИС 0203102В | Опора |
Загрузка ...
|
|
| 4 | КИС 0203404Б | Шайба |
Загрузка ...
|
|
| 5 | КИС 0203405Б | Кольцо |
Загрузка ...
|
|
| 6 | КИС 0203604В | Ролик |
Загрузка ...
|
|
| 7 | КИС 0203605Б | Палец ролика |
Загрузка ...
|
|
| 8 | КИС 0203606В | Граблина |
Загрузка ...
|
|
| 9 | КИС 0203611 | Кольцо |
Загрузка ...
|
|
| 10 | КИС 0203804 | Ролик |
Загрузка ...
|
|
| 11 | КИС 0903609 | Зуб пружинный |
Загрузка ...
|
|
| 12 | КСН 0101621 | Шайба |
Загрузка ...
|
|
| 13 | Болт М10-6ех60 – 7796 | Болт М10-6ех60 – 7796 |
Загрузка ...
|
|
| 14 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 15 | Гайка М14-6G – 2526 | Гайка М14-6G – 2526 |
Загрузка ...
|
|
| 16 | Кольцо В35 – 13942 | Кольцо В35 – 13942 |
Загрузка ...
|
|
| 17 | Подшипник 80202 – 7242 | Подшипник 80202 – 7242 |
Загрузка ...
|
|
| 18 | Шайба 10Т 65Г – 6402 | Шайба 10Т 65Г – 6402 |
Загрузка ...
|
|
| 19 | Шплинт 6,3х56 – 397 | Шплинт 6,3х56 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
