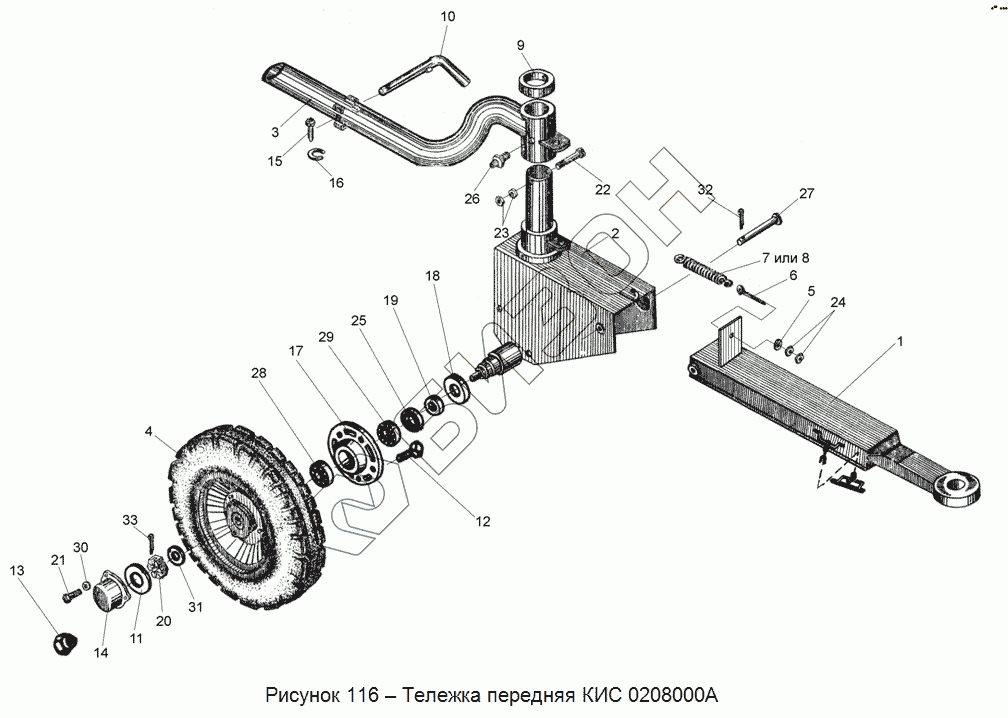

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0208000А Тележка передняя
КИС 0208000А
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0208110 | КИС 0208110 | Каркас со ступицей |
Загрузка ...
|
|
| КИС 0208000А | КИС 0208000А | Тележка передняя |
Загрузка ...
|
|
| 1 | КИС 0208020А | Дышло |
Загрузка ...
|
|
| 2 | КИС 0208030А | Каркас |
Загрузка ...
|
|
| 3 | КИС 0208040А | Рычаг |
Загрузка ...
|
|
| 4 | КПР 6102020 | Колесо |
Загрузка ...
|
|
| 5 | КИС 0208101 | Шайба |
Загрузка ...
|
|
| 6 | КИС 0208601 | Захват |
Загрузка ...
|
|
| 7 | КИС 0208606 | Пружина |
Загрузка ...
|
|
| 8 | КИС 0208609 | Пружина |
Загрузка ...
|
|
| 9 | КИС 0208806 | Накладка |
Загрузка ...
|
|
| 10 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 11 | А.04.02.014 (50-3103019) | Прокладка |
Загрузка ...
|
|
| 12 | А.04.02.017-01 (40-3103016) | Болт переднего колеса |
Загрузка ...
|
|
| 13 | А.04.02.018 (40-3103017) | Гайка крепления колеса |
Загрузка ...
|
|
| 14 | КРН 0800415 | Крышка |
Загрузка ...
|
|
| 15 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 16 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 17 | Н.130.02.201-02 | Ступица |
Загрузка ...
|
|
| 18 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 19 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 20 | Н.130.03.602 | Гайка |
Загрузка ...
|
|
| 21 | Болт М8-6ех16 – 7796 | Болт М8-6ех16 – 7796 |
Загрузка ...
|
|
| 22 | Болт М10-6ех105 – 7796 | Болт М10-6ех105 – 7796 |
Загрузка ...
|
|
| 23 | Гайка М10-6G – 5915 | Гайка М10-6G–5915 |
Загрузка ...
|
|
| 24 | Гайка М12-6G – 5915 | Гайка М12-6G–5915 |
Загрузка ...
|
|
| 25 | Манжета 1.2-55х80-1 – 8752 | Манжета 1.2-55х80-1 – 8752 |
Загрузка ...
|
|
| 26 | Масленка 1.2 – 19853 | Масленка 1.2 – 19853 |
Загрузка ...
|
|
| 27 | Ось 6-20b12х180 – 9650 | Ось 6-20b12х180 – 9650 |
Загрузка ...
|
|
| 28 | Подшипник 7207А – 27365 | Подшипник 7207А – 27365 |
Загрузка ...
|
|
| 29 | Подшипник 7208А – 27365 | Подшипник 7208А – 27365 |
Загрузка ...
|
|
| 30 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 31 | Шайба 2.24.01 – 11371 | Шайба 2.24.01 – 11371 |
Загрузка ...
|
|
| 32 | Шплинт 4х32 – 397 | Шплинт 4х32 – 397 |
Загрузка ...
|
|
| 33 | Шплинт 5х40 – 397 | Шплинт 5х40 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
