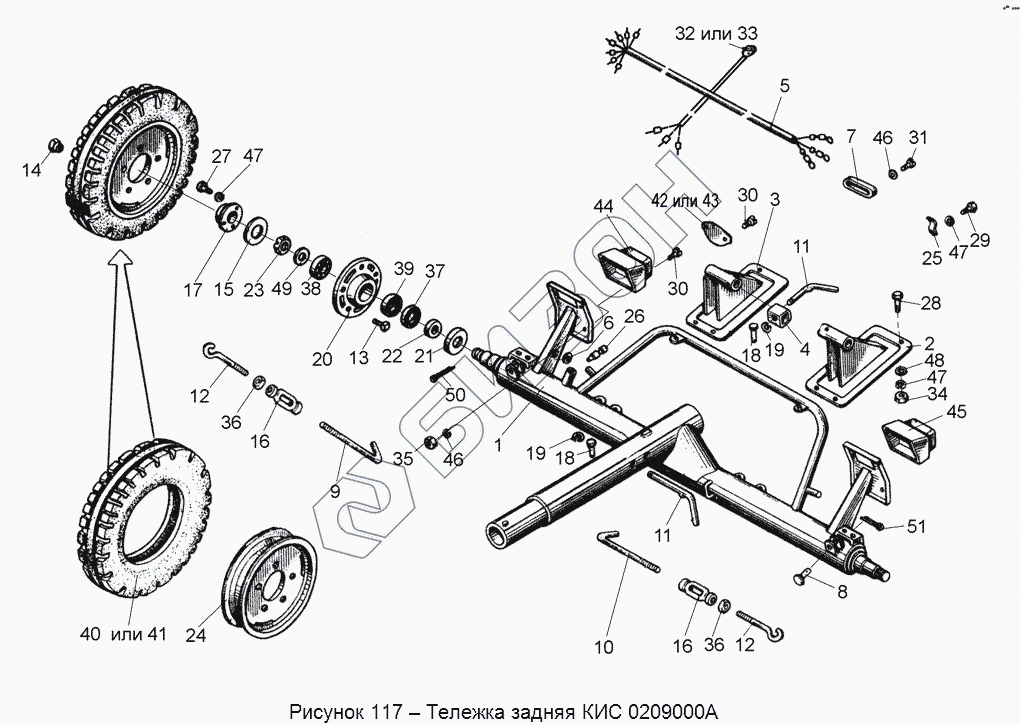

Графический каталог запасных частей к технике: Гомсельмаш КСК-100А-3. КИС 0209000А Тележка задняя
КИС 0209000А
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
46
47
47
47
48
49
50
51
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КИС 0209020 | КИС 0209020 | Натяжное устройство |
Загрузка ...
|
|
| КИС 0209000А | КИС 0209000А | Тележка задняя |
Загрузка ...
|
|
| КПР 6102020 | КПР 6102020 | Колесо |
Загрузка ...
|
|
| КИС 0209020-01 | КИС 0209020-01 | Устройство натяжное в сборе |
Загрузка ...
|
|
| КИС 0209160 | КИС 0209160 | Рама со ступицами |
Загрузка ...
|
|
| 1 | КИС 0209010А | Рама |
Загрузка ...
|
|
| 2 | КИС 0209130А | Стойка |
Загрузка ...
|
|
| 3 | КИС 0209130А-01 | Стойка |
Загрузка ...
|
|
| 4 | КИС 0209190 | Подставка |
Загрузка ...
|
|
| 5 | КИС 0209200 | Жгут |
Загрузка ...
|
|
| 6 | КИС 0140061-02 | Втулка |
Загрузка ...
|
|
| 7 | КИС 0140067 | Крышка |
Загрузка ...
|
|
| 8 | КИС 0209602 | Палец |
Загрузка ...
|
|
| 9 | КИС 0209603 | Захват верхний |
Загрузка ...
|
|
| 10 | КИС 0209603-01 | Захват верхний |
Загрузка ...
|
|
| 11 | КИС 0209604 | Фиксатор |
Загрузка ...
|
|
| 12 | КИС 0209607 | Захват нижний |
Загрузка ...
|
|
| 13 | А.04.02.017-01 (40-3103016) | Болт переднего колеса |
Загрузка ...
|
|
| 14 | А.04.02.018 (40-3103017) | Гайка крепления колеса |
Загрузка ...
|
|
| 15 | А.04.02.014 (50-3103019) | Прокладка |
Загрузка ...
|
|
| 16 | АМ 46.02.201-01 | Гайка стяжная М16х110-1 |
Загрузка ...
|
|
| 17 | КРН 0800415 | Крышка |
Загрузка ...
|
|
| 18 | КСЛ 0107615 | Чека |
Загрузка ...
|
|
| 19 | КСЛ 0107616 | Кольцо |
Загрузка ...
|
|
| 20 | Н.130.02.201-02 | Ступица |
Загрузка ...
|
|
| 21 | Н.130.02.403-02 | Колпачек |
Загрузка ...
|
|
| 22 | Н.130.03.601 | Втулка |
Загрузка ...
|
|
| 23 | Н.130.03.602 | Гайка |
Загрузка ...
|
|
| 24 | 36-3101010-А2 | Колесо в сборе |
Загрузка ...
|
|
| 25 | 887-8609035 | Скоба |
Загрузка ...
|
|
| 26 | 887А-3724039 | Колпак защитный |
Загрузка ...
|
|
| 27 | Болт М8-6ех16 – 7796 | Болт М8-6ех16 – 7796 |
Загрузка ...
|
|
| 28 | Болт М8-6ех40 – 7796 | Болт М8-6ех40 – 7796 |
Загрузка ...
|
|
| 29 | Болт М8-6ех20 – 7802 | Болт М8-6ех20 – 7802 |
Загрузка ...
|
|
| 30 | Винт В.М6-6ех12 – 17473 | Винт В.М6-6ех12 – 17473 |
Загрузка ...
|
|
| 31 | Винт В.М6-6ех40 – 17473 | Винт В.М6-6ех40 – 17473 |
Загрузка ...
|
|
| 32 | Вилка ПС 300А3-3723150-9200 | Вилка ПС 300А3-3723150-9200 |
Загрузка ...
|
|
| 33 | Вилка В7-1 ЦИКС.687111.003 | Вилка В7-1 ЦИКС.687111.003 |
Загрузка ...
|
|
| 34 | Гайка М8-6G – 5915 | Гайка М8-6G – 5915 |
Загрузка ...
|
|
| 35 | Гайка М6-6G – 5915 | Гайка М6-6G – 5915 |
Загрузка ...
|
|
| 36 | Гайка М16-6G – 5915 | Гайка М16-6G – 5915 |
Загрузка ...
|
|
| 37 | Манжета 1.2-55х80-1 – 8752 | Манжета 1.2-55х80-1 – 8752 |
Загрузка ...
|
|
| 38 | Подшипник 7207А – 27365 | Подшипник 7207А – 27365 |
Загрузка ...
|
|
| 39 | Подшипник 7208А – 27365 | Подшипник 7208А – 27365 |
Загрузка ...
|
|
| 40 | Шина 5.50-16122НС8 | Шина 5.50-16122НС8 |
Загрузка ...
|
|
| 41 | Шина 5.50-16Бел256 | Шина 5.50-16Бел256 |
Загрузка ...
|
|
| 42 | Световозвращатель ФП310Е «О» | Световозвращатель ФП310Е «О» |
Загрузка ...
|
|
| 43 | Световозвращатель 3202.3731 | Световозвращатель 3202.3731 |
Загрузка ...
|
|
| 44 | ФП209-3716000 | Фонарь задний левый |
Загрузка ...
|
|
| 45 | ФП209-3716000Б | Фонарь задний правый |
Загрузка ...
|
|
| 46 | Шайба 6Т 65Г – 6402 | Шайба 6Т 65Г – 6402 |
Загрузка ...
|
|
| 47 | Шайба 8Т 65Г – 6402 | Шайба 8Т 65Г – 6402 |
Загрузка ...
|
|
| 48 | Шайба 8.01 – 11371 | Шайба 8.01 – 11371 |
Загрузка ...
|
|
| 49 | Шайба 2.24.01 – 11371 | Шайба 2.24.01 – 11371 |
Загрузка ...
|
|
| 50 | Шплинт 5х40 – 397 | Шплинт 5х40 – 397 |
Загрузка ...
|
|
| 51 | Шплинт 5х45 – 397 | Шплинт 5х45 – 397 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
